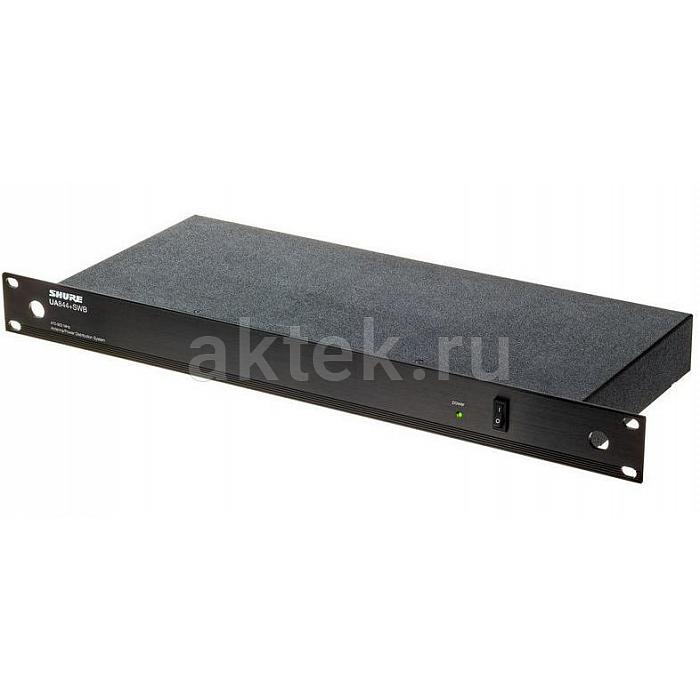

SHURE UA844+SWB/LC-E антенный сплиттер для радиосистемы, 470–890 МГц, рэковый монтаж
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Shure
- Модель
- UA844+SWB/LC-E
- Тип товара
- антенный сплиттер для радиосистемы
- Назначение
- монтаж или расширение радиосистемы
- Совместимость
- приемников с евро розеткой и уменьшенным набором кабелей (470-890MHz)"
- Исполнение
- активное
- Диапазон радиочастот
- 470–890 МГц
- Монтаж в рэк
- есть
- Вес в упаковке
- 1975 г
- Габариты упаковки (Д×Ш×В)
- 530×215×60 мм
Описание товара
Раздача одного антенного сигнала на несколько приёмников беспроводных систем — типовая задача рэковой стойки, где радиомикрофонов больше двух. Именно эту роль в сигнальной цепи выполняет активный антенный сплиттер Shure UA844+SWB/LC-E, работающий в диапазоне 470–890 МГц. Прибор рассчитан на профессиональные инсталляции и концертные комплекты, где несколько приёмников серии Shure должны получать сигнал от общей пары антенн, а не занимать каждый по отдельному комплекту с собственным питанием.Схема и конструкция Shure UA844+SWB/LC-E

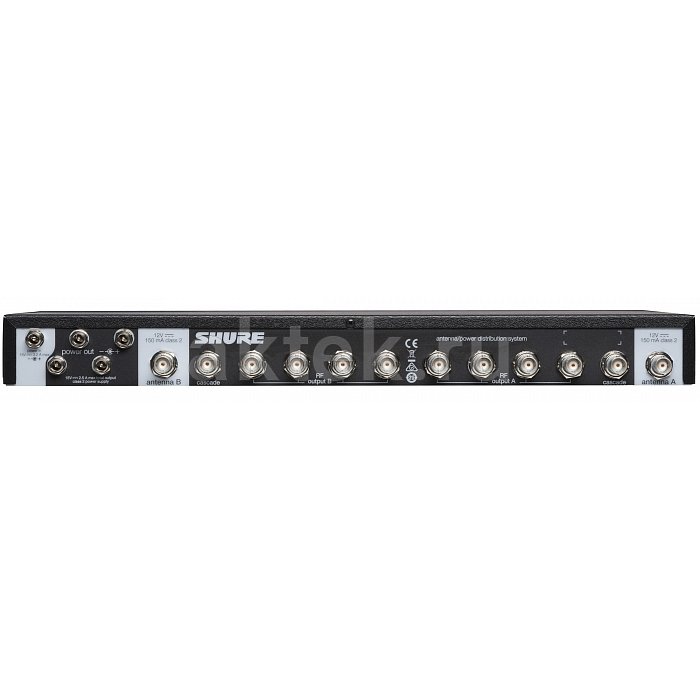

Внутри — активная разветвительная схема с усилительными каскадами, компенсирующая потери деления сигнала между четырьмя выходами на каждый из двух антенных входов. Пассивный сплиттер срезал бы уровень при каждом делении, поэтому здесь важно именно активное решение: сигнал с антенн приходит на все подключённые приёмники без просадки чувствительности. Диапазон 470–890 МГц покрывает основные рабочие полосы UHF-систем Shure, что позволяет использовать сплиттер в парке приёмников с разными частотными окнами.
Индекс SWB/LC-E в названии указывает на европейскую комплектацию с уменьшенным набором кабелей и вилкой под евророзетку. Помимо разводки радиочастотного сигнала прибор раздаёт постоянное питание на приёмники по тем же коаксиальным линиям, что упрощает монтаж в рэке: одна централизованная точка питания вместо отдельных блоков у каждого приёмника. Такое решение сокращает количество проводов в стойке и уменьшает вероятность земляных петель.
Применение
Основное место установки — рэковая стойка с приёмниками радиосистем Shure на концертных площадках, в конференц-залах, театрах, телестудиях, домах культуры и мультифункциональных комплексах. Сплиттер ставится между внешними антеннами (пассивными или активными) и группой приёмников. Один UA844+SWB/LC-E обслуживает до четырёх приёмных устройств, каскадированием нескольких сплиттеров через выходы прямой связи можно расширить систему до большего числа каналов.
В сочетании с направленными антеннами и удалённой их установкой ближе к сцене прибор становится частью распределённой антенной инфраструктуры. Это востребовано на прокатных площадках, где сцена может быть удалена от аппаратной, а также в инсталляциях с постоянным парком радиомикрофонов и петличных систем.
Серия и исполнение
Линейка UA844 — базовое решение Shure для антенного распределения в UHF-диапазоне. Индекс SWB отражает расширенное частотное покрытие, а LC-E — региональную версию с сокращённой кабельной комплектацией и европейским сетевым разъёмом. Формат — рэковый, для монтажа в стандартную 19-дюймовую стойку рядом с приёмниками, которые сплиттер обслуживает. Четыре выхода на два входа — стандартная конфигурация для этой модели, ориентированная на средние по масштабу многоканальные системы, где закупка отдельного распределителя оправдана уже с трёх-четырёх радиоканалов.
