Soundcraft Si MADI опциональная карта MADI
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Soundcraft
- Модель
- Si MADI
- Тип обработки
- цифровой
- Серия
- Si
- Тип аксессуара для микшера
- карта
- Усилители
- нет
Описание товара

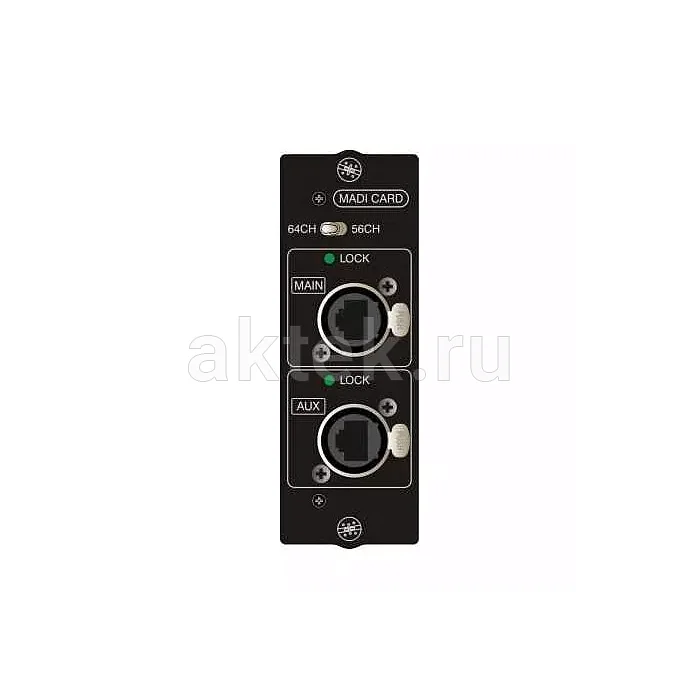

Расширение цифровой консоли под задачи концертной площадки или вещательного комплекса — типовой сценарий для карты Soundcraft Si MADI option card - Cat5. Опциональный модуль устанавливается в слот расширения микшеров серии Si и добавляет два порта MADI по витой паре. Протокол MADI переносит до 64 каналов аудио в одном направлении по одному кабелю, что превращает витую пару категории 5 в магистраль между пультом и удалённой периферией — сценическими стойками, другими консолями, вещательным трактом.Конструкция и особенности Si MADI option card
Плата рассчитана на слот расширения консолей серии Si и подключается изнутри к цифровой шине микшера. Два порта MADI на витой паре работают на приём и передачу и позволяют вести 64-канальный ввод и вывод одновременно. Реализация на медном кабеле Cat5 упрощает монтаж на площадке: витая пара прокладывается по стандартным трассам, обжимается на месте и не требует оптической коммутации. Два независимых порта дают запас для резервирования линии либо для параллельной работы с двумя удалёнными устройствами — например, сценическим стейджбоксом и второй консолью для записи или трансляции. Питание модуля идёт от самой консоли, отдельного блока не требуется. По сути карта превращает микшер серии Si в узел цифровой сети MADI, оставляя штатные аналоговые входы свободными для локальных источников.
Применение
Основной сценарий — связь микшера с удалёнными сценическими стойками, когда пульт стоит в зале или в аппаратной, а предусилители и коммутация находятся на сцене. По одной витой паре в сторону стейджбокса уходит до 64 каналов, что покрывает крупный концертный сетлист или мультитрековую запись выступления. Второй частый сценарий — обмен с другой консолью: линк на пульт мониторного инженера, передача каналов на записывающий пульт или на консоль передвижной телевизионной станции. Для вещательных применений карта разводит сигналы между микшером и OB-стойкой без потерь на аналоговых переходах. Совместимость с оборудованием сторонних производителей задаётся стандартом MADI, поэтому модуль подключается к любым устройствам с MADI-портом на витой паре Cat5.

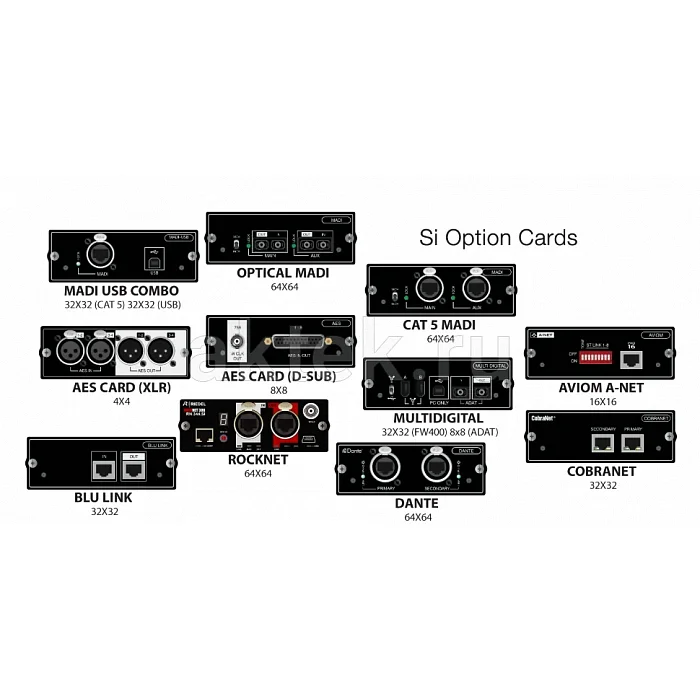

Серия и исполнение
Модуль относится к линейке карт расширения для цифровых консолей Soundcraft Si. В этой линейке производитель выпускает интерфейсные платы под разные протоколы и физические среды, и версия Cat5 отличается от оптического варианта MADI именно тем, что работает по медной витой паре. Такое исполнение удобно, когда трассы уже проложены сетевым кабелем или когда оптика избыточна по расстоянию. Артикул производителя A520.00500SP Rev 0. Бренд Soundcraft базируется в Великобритании, серия Si — цифровые микшерные пульты, для которых карта Si MADI option card - Cat5 остаётся одним из штатных способов вывести систему за пределы локальной коммутации.
