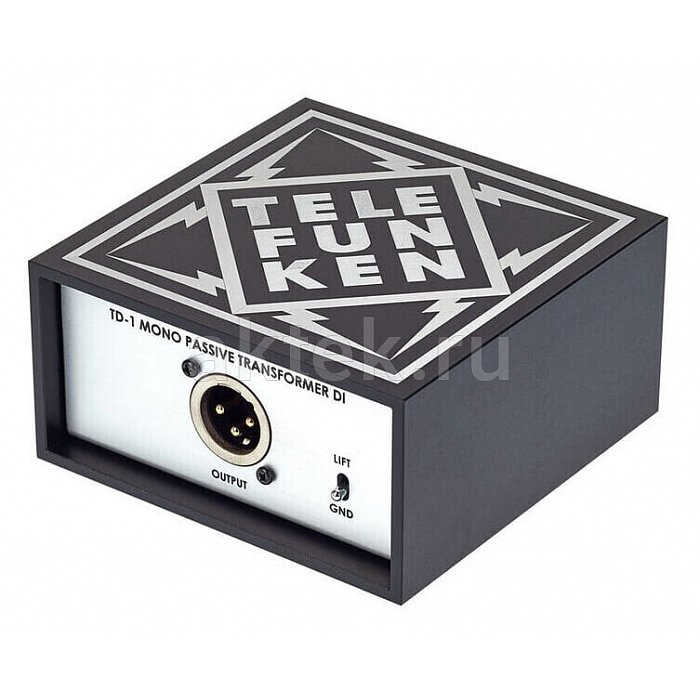

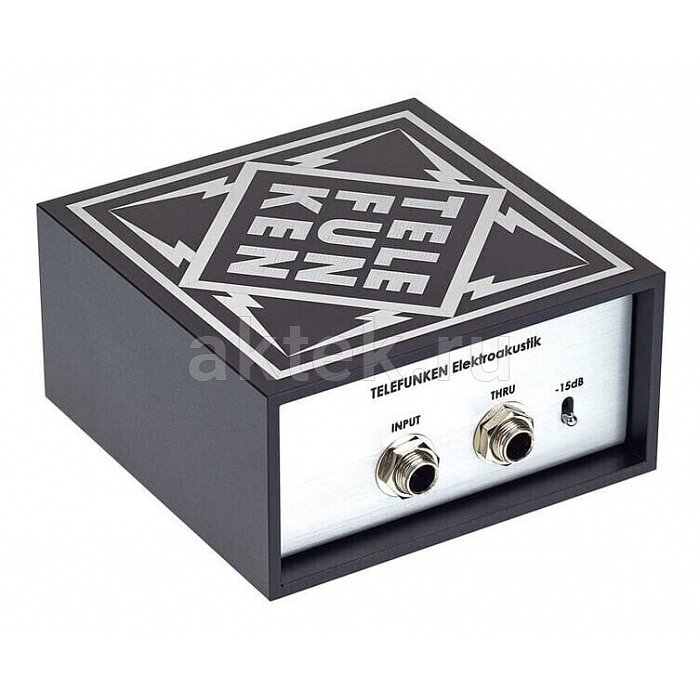

Директ-бокс TELEFUNKEN Elektroakustik TDP-1
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- TELEFUNKEN
- Модель
- TDP-1
- Тип товара
- Директ-бокс
- Назначение
- Согласование инструментального сигнала
- Форм-фактор
- Настольный
- Частотный диапазон
- 10 Гц – 40 кГц
- Вес брутто
- 482 г
- Габариты упаковки (Д x Ш x В)
- 100 x 100 x 50 мм
Инструкция
Описание товара
Пассивный моно директ-бокс TELEFUNKEN Elektroakustik TDP-1 решает классическую задачу студийной и концертной коммутации: согласовать высокоомный несимметричный сигнал инструмента с низкоомным симметричным входом микшерного пульта или предусилителя. Прибор рассчитан на работу с электрогитарой, бас-гитарой, синтезатором, активным басом и другими источниками линейного уровня, которые нужно завести в длинный кабельный тракт без потерь и наводок. Британская сборка и подбор компонентов ориентируют модель на профессиональную студию, тур-комплект и серьёзный домашний рекординг.Схема и конструкция TDP-1
В основе TDP-1 лежит пассивная трансформаторная схема — без батарей, фантомного питания и активной электроники в сигнальном тракте. Сердцем прибора служит трансформатор OEP / Carnhill, та самая британская школа намотки, которая отвечает за характерную плотность середины и мягкую подачу верха. Пассивная топология означает, что у директ-бокса нет собственного шума усилителя и нечему вносить искажения от перегруза питания: сигнал просто переходит из несимметричного в симметричный вид и согласуется по импедансу.

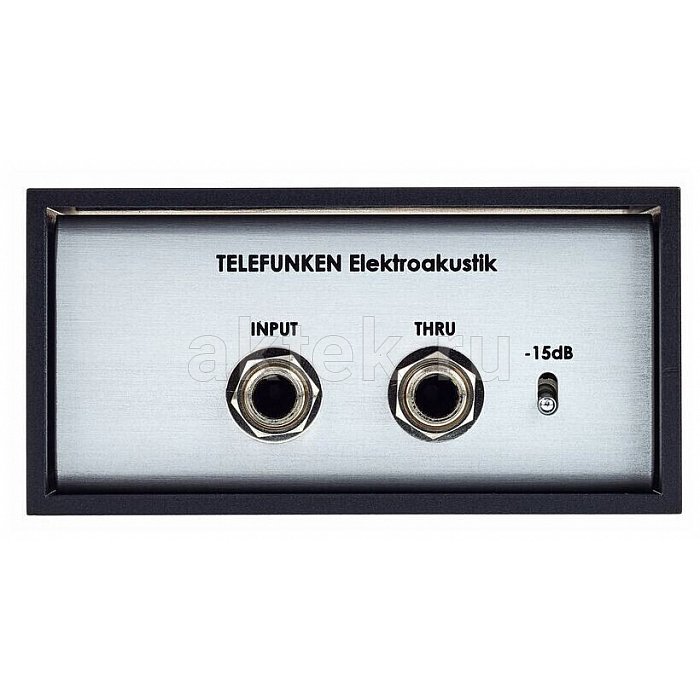

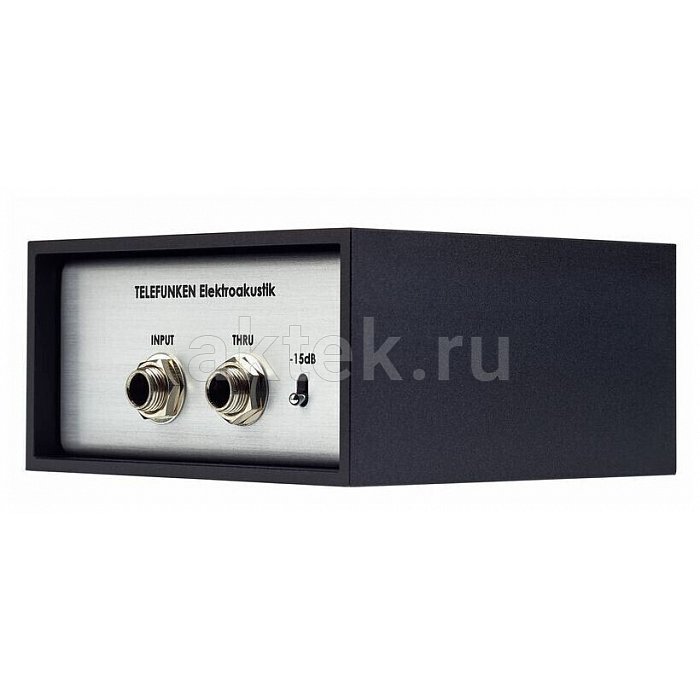

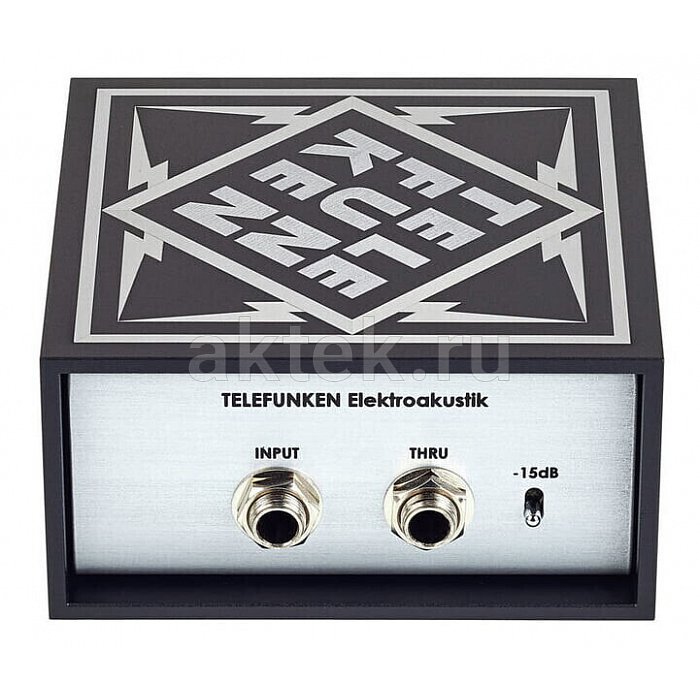

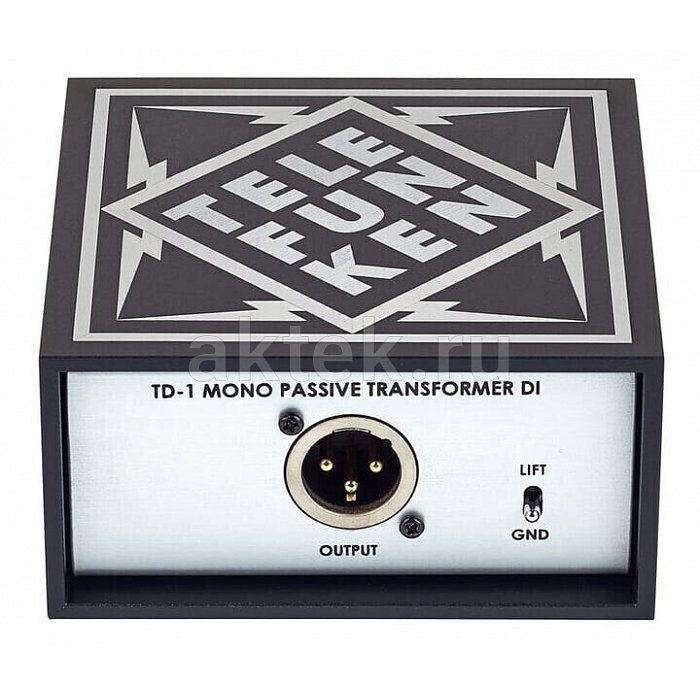

Корпус выполнен из цельного алюминия — это не только защита от механики на сцене, но и экранирование от наводок. В обвязке трансформатора стоят конденсаторы WIMA и Nichicon и металлоплёночные резисторы с допуском 1%, что важно для повторяемости звучания от партии к партии. На передней панели — переключатель аттенюатора -15 дБ для работы с горячими источниками вроде активного баса или линейного выхода клавиш, и ground lift для разрыва земляной петли, когда фон от разнесённого по сети оборудования выходит на первый план.
Применение
Сценарий первый — студия. TDP-1 ставится между бас-гитарой и микрофонным предусилителем, отдавая инженеру чистый DI-сигнал для реампинга и параллельной обработки. Сквозной выход на джеке 6,3 мм позволяет одновременно гнать сигнал в комбоусилитель и снимать его микрофоном — классическая схема записи баса в две дорожки. Сценарий второй — концерт. Директ-бокс заводит акустическую гитару с пьезозвукоснимателем или синтезатор в сценический сплиттер пульта по симметричной линии XLR, и длинный мультикор перестаёт ловить помехи. Полоса от 10 Гц до 40 кГц с допуском ±2 дБ оставляет запас и снизу для низов пятиструнного баса, и сверху для атаки щипка. Входной импеданс выше 100 кОм не нагружает пассивные звукосниматели и сохраняет их собственную динамику.
Серия и исполнение

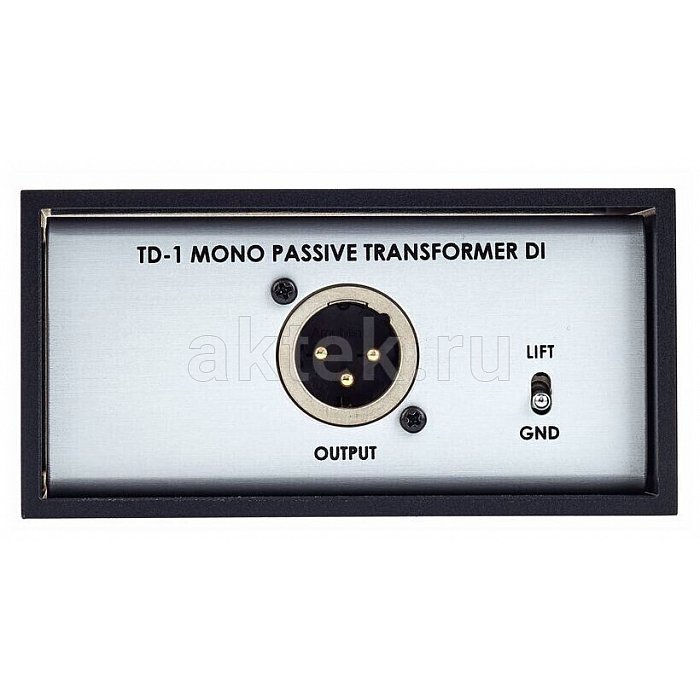

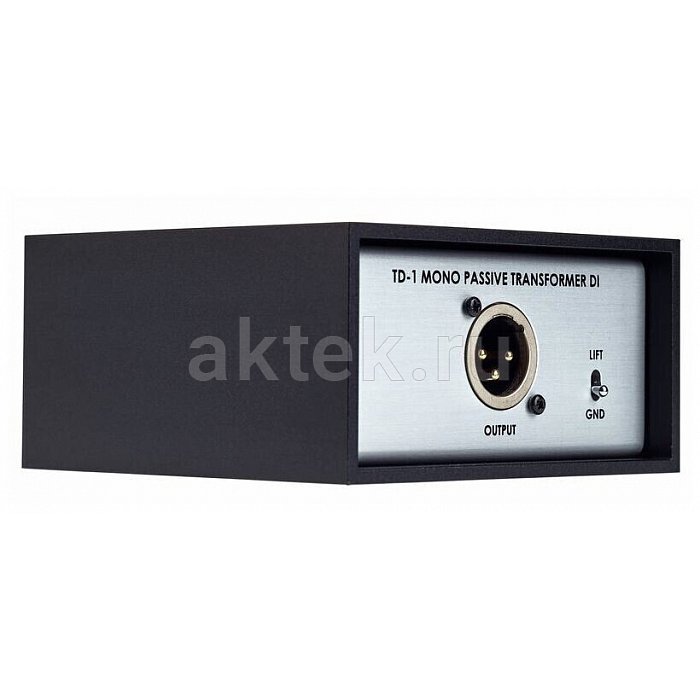

TDP-1 — компактный настольный пассивный директ-бокс на один канал, выпускаемый в Великобритании. В линейке TELEFUNKEN Elektroakustik это базовый моно-инструмент для тех случаев, когда нужен один надёжный канал прямого включения без активной электроники и внешнего питания. Коммутация лаконична: вход на джеке 6,3 мм, симметричный выход XLR на пульт и сквозной джек на сценический усилитель. Формат «бери и работай» — без меню, без батареек, без режимов. Модель адресована инженерам, которые ценят минимализм сигнального тракта и звучание классических британских трансформаторов.
