Turbosound BERLIN TBV123-FB рама для подвеса

Описание товара

Рама для подвеса Turbosound BERLIN TBV123-FB - это монтажный такелажный элемент, спроектированный для сборки линейных массивов и подвеса акустических систем серии BERLIN TBV123. Конструкция рассчитана на профессиональное применение в прокате, инсталляциях средних и крупных площадок, концертных залах и открытых площадках, где акустика поднимается над сценой или зрительской зоной. Изделие относится к профессиональному такелажу и решает задачу безопасной сборки массива с точным расчётом запаса прочности под конкретный сценарий эксплуатации.

Конструкция и особенности TBV123-FB

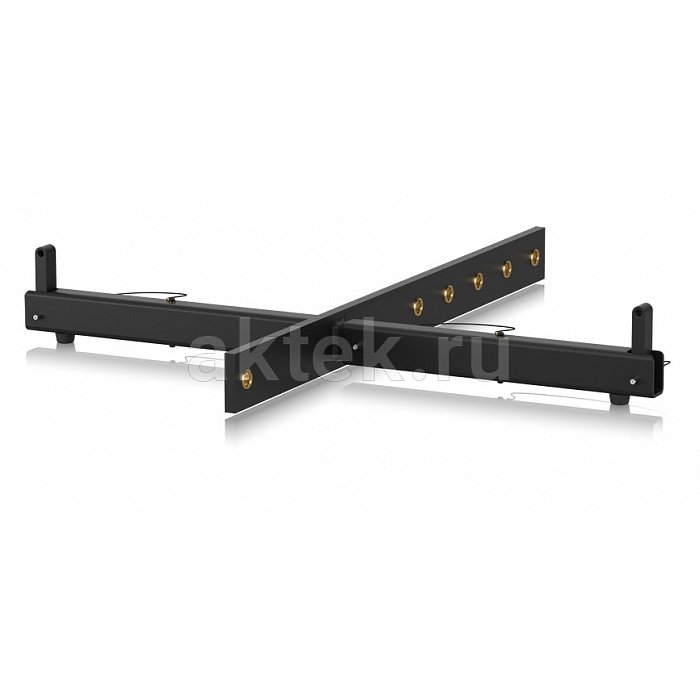

Рама поставляется в разборном виде и собирается из центрального элемента и двух боковых секций, соединяемых через вставки. Фиксация выполнена стопорными пальцами (пинами) - четыре пина закреплены на боковых элементах, дополнительные пины предусмотрены для соединительных вставок. Такая схема позволяет быстро развернуть и свернуть такелажный узел на площадке без специального инструмента. В комплект входят две такелажные скобы (чекели), через которые рама подключается к точкам подвеса.

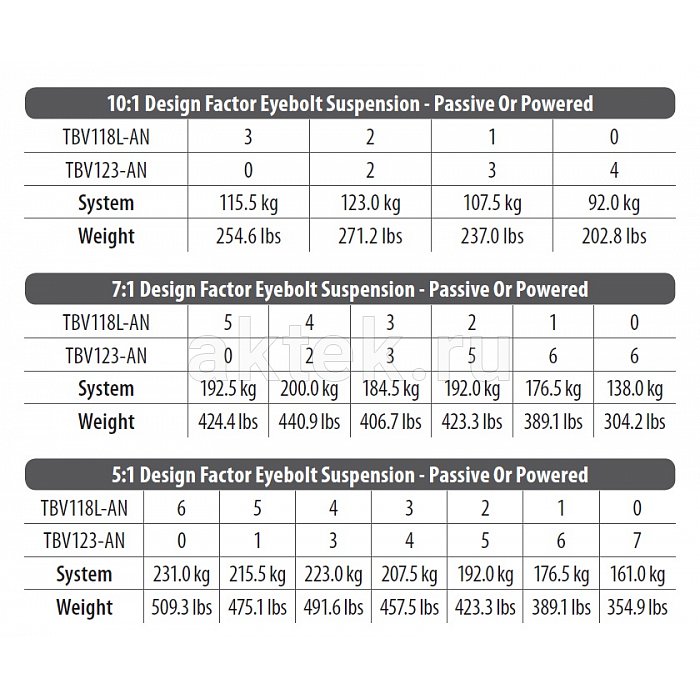

Ключевой параметр для инженера по звуку и такелажника - рабочий лимит нагрузки с разными коэффициентами запаса: 159 кг при запасе 10:1, 198 кг при 7:1 и 236 кг при 5:1. Это позволяет подбирать конфигурацию подвеса под требования конкретной площадки и локальные нормативы по безопасности, не перегружая систему.

Применение

Рама используется для подвеса кабинетов серии BERLIN TBV123 в конфигурации линейного массива постоянной кривизны (constant curvature). Такие системы применяют для озвучивания концертов средних форматов, конференц-залов, спортивных объектов, фестивальных площадок и клубов, где необходимо равномерное покрытие большой зоны при управляемой диаграмме направленности.

Подвес выполняется через две такелажные скобы к сертифицированным точкам крепления - фермам, моторам или стационарным анкерам. Разборная конструкция упрощает транспортировку в кейсах и логистику между площадками прокатной компании. При проектировании массива важно учитывать общий вес подвешенных кабинетов относительно допустимых лимитов рамы с выбранным коэффициентом запаса - это определяет максимальное количество модулей в кластере.

Серия и исполнение

TBV123-FB - штатный такелажный аксессуар для линейки BERLIN TBV123, поэтому геометрия крепления и точки соединения полностью согласованы с кабинетами этой серии. В комплекте поставки: центральный элемент, два боковых элемента, две соединительные вставки, четыре пина для боковых секций, пины для вставок и две такелажные скобы. Такой набор закрывает базовую сборку подвеса без необходимости докупать крепёж отдельно. Модель ориентирована на прокатные компании и инсталляторов, которые работают с системами BERLIN TBV123 и собирают массивы под конкретные акустические задачи.
