ВЕКТОР АС-110 распределитель аудиосигнала, 2 входа, 10 выходов
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- АС-110
- Тип товара
- распределитель аудиосигнала
- Назначение
- управление трансляционной системой
- Частотный диапазон
- 20 Гц – 20 кГц
- Высота в рэке
- 1U
- Количество входов
- 2
- Разъёмы и интерфейсы
- XLR
- Питание
- 24 В
- Монтаж в рэк
- 19 дюймов
- Вес в упаковке
- 2000 г
- Габариты упаковки (Д×Ш×В)
- 500×350×180 мм
Инструкция
Описание товара
Когда в системе трансляции подключён не один усилитель мощности, а сразу несколько зон и линий, встаёт вопрос — как раздать сигнал с микшера или источника без потерь и без взаимного влияния каналов. Распределитель Вектор АС-110 решает эту задачу для профессиональных инсталляций музыкальной трансляции и аварийного оповещения: два входа разводятся на десять моно-выходов или пять стереопар с симметричной коммутацией на разъёмах XLR. Прибор выполнен в корпусе для монтажа в стойку 19 дюймов и рассчитан на непрерывную работу в составе стационарной системы.Конструкция и особенности АС-110

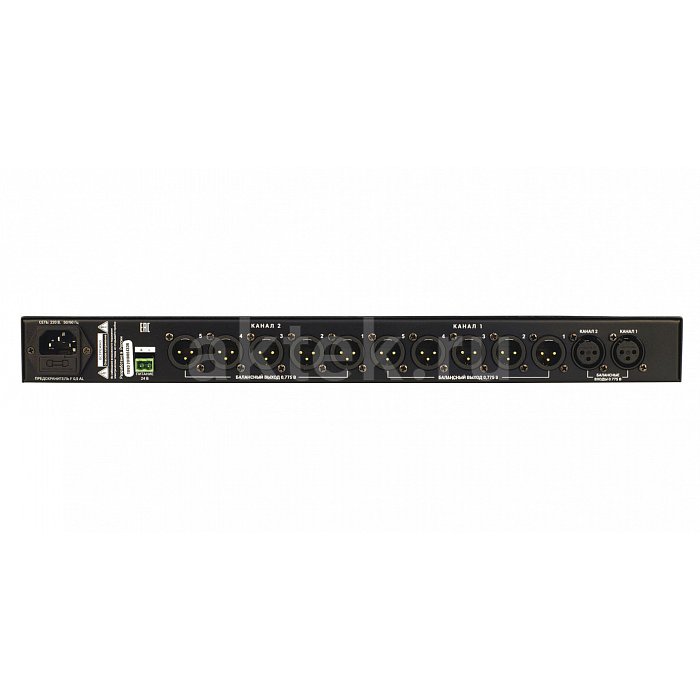

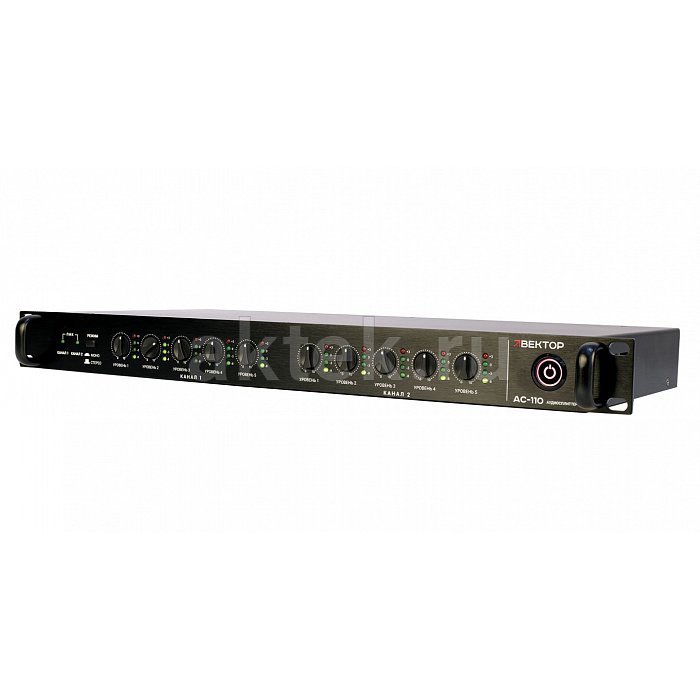

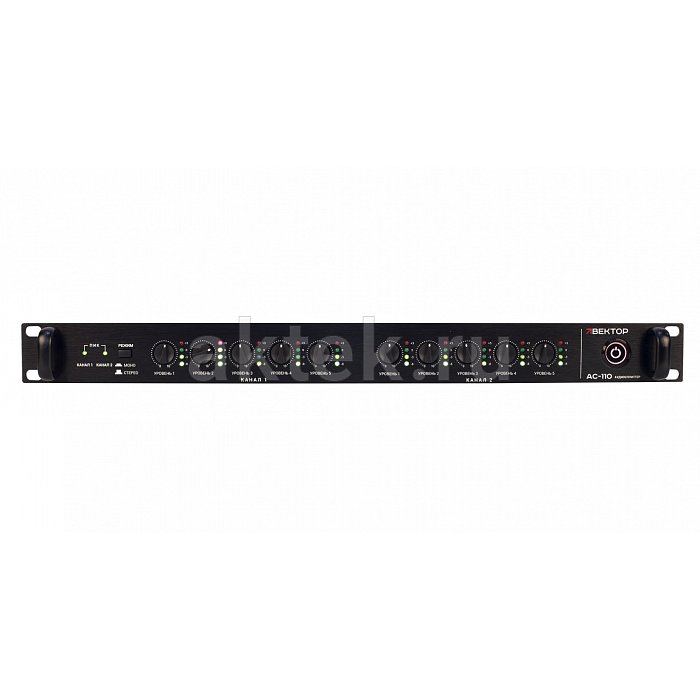

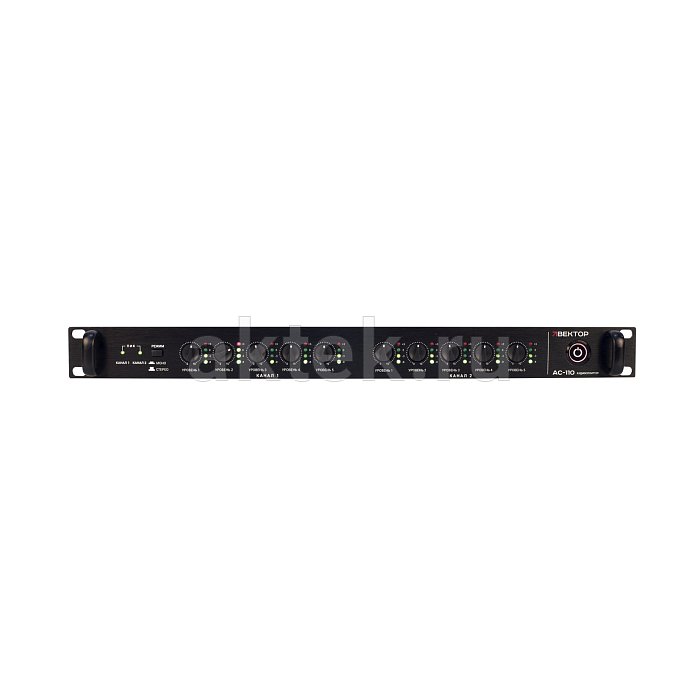

Распределитель работает с симметричными линиями студийного уровня 0,775 В на входе и выходе, что соответствует стандартному сигналу с профессиональных микшеров, предусилителей и источников звука. Входное сопротивление 15 кОм и выходное 600 кОм согласованы с большинством усилителей мощности трансляционного класса. Полоса пропускания 20 Гц — 20 кГц с неравномерностью менее 0,5 дБ и коэффициент нелинейных искажений менее 0,05% на 1 кГц означают, что прибор не вносит слышимой окраски в исходный сигнал — сигнал приходит на усилители в том виде, в котором вышел из источника. Отношение сигнал/шум более 68 дБ достаточно для трансляционных задач, включая фоновое озвучивание помещений с тихими паузами. На передней панели предусмотрена плавная регулировка уровня громкости для каждого канала и светодиодная индикация уровня входного сигнала — оператор видит наличие сигнала и его уровень без подключения измерительных приборов. Симметричная коммутация XLR снимает вопрос наводок при прокладке длинных линий по объекту.
Применение
Основной сценарий — системы оповещения и фоновой музыкальной трансляции на объектах с большим количеством зон озвучивания, где один источник должен раздаваться на несколько независимых усилителей мощности: торговые центры, офисные здания, производственные корпуса, вокзалы, учебные заведения. Десять моно-выходов позволяют подключить десять трансляционных усилителей 100 В, работающих на разные зоны, либо использовать конфигурацию пять стереопар для систем с музыкальным контентом. Резервное электропитание 24 В — критичный параметр для систем аварийного оповещения: при пропадании сетевого напряжения 220/230 В прибор продолжает работать от аккумуляторной батареи резервного блока питания, что соответствует требованиям к системам оповещения о пожаре. Потребление 6,5 Вт минимально нагружает резервный аккумулятор. Монтаж в стандартную стойку 19 дюймов занимает 1U.
Серия и исполнение
АС-110 относится к линейке вспомогательного оборудования торговой марки Вектор, ориентированной на профессиональные системы трансляции и оповещения российского производства. Прибор поставляется в готовом к монтажу в рэк исполнении с креплениями под стандартную стойку. Производитель предоставляет гарантию 3 года — срок, ориентированный на стационарные инсталляции с длительным сроком службы без обслуживания. Модель занимает нишу между простыми пассивными сплиттерами и полноценными матричными коммутаторами: активная электроника с регулировкой уровня и индикацией, но без сложной маршрутизации — только фиксированное распределение двух входов на выходные группы.
