ВЕКТОР ТУ-120Д трансляционный усилитель, 120 Вт
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- ТУ-120Д
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Способ установки
- рэковый или настольный
- Количество полос
- 2
- Номинальная мощность
- 120 Вт
- Линия трансляции
- 100 В
- Импеданс
- 16 Ом
- Высота в рэке
- 2U
- Функции обработки
- эквалайзер
- Запись
- есть
- Фантомное питание
- есть
- Класс усилителя
- D
- Питание
- 220 В
- Габариты
- 330×88×225 мм
- Масса
- 4,8 кг
- Монтаж в рэк
- 19 дюймов
- Защита
- от перегрузки, от короткого замыкания
- Вес в упаковке
- 5180 г
- Габариты упаковки (Д×Ш×В)
- 360×250×100 мм
Инструкция
Описание товара
Для небольших коммерческих объектов — кафе, магазинов, офисов, шоурумов — где нужна фоновая музыка и периодические объявления, подойдёт микшер-усилитель Вектор ТУ-120Д. Модель выдаёт 120 Вт выходной мощности и совмещает в одном корпусе микшер на три входа, темброблок и оконечный усилитель, что упрощает построение простой трансляционной системы без отдельных блоков.Назначение и зоны
Устройство рассчитано на музыкально-речевую трансляцию: фоновая музыка от плеера или тюнера через линейные входы, поверх которой оператор ведёт объявления с микрофона. Универсальный вход переключается между микрофонным и линейным режимом, при этом для микрофона доступно фантомное питание — можно подключить конденсаторную модель. Ещё два линейных входа с индивидуальной регулировкой громкости принимают источники фоновой музыки.

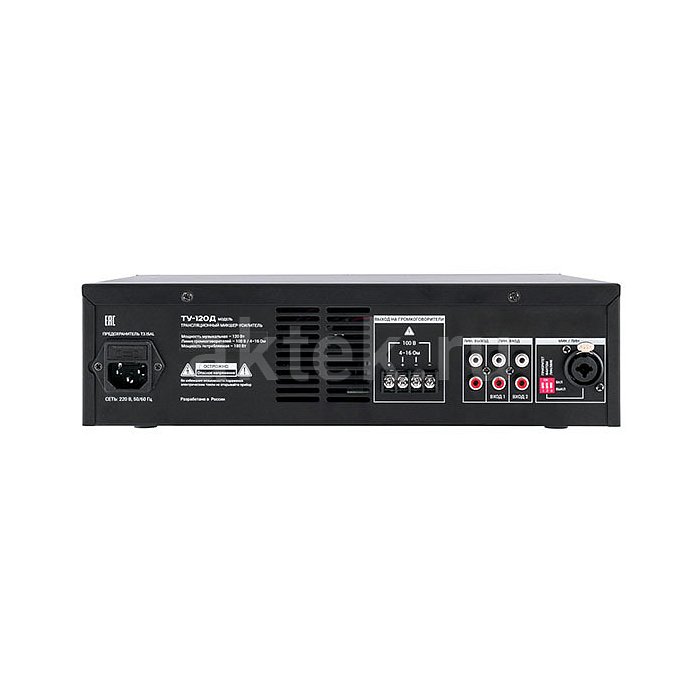

Выход организован по двум схемам: 100-вольтовая трансляционная линия для протяжённых участков с большим числом потолочных или настенных громкоговорителей, либо низкоомная нагрузка 4–16 Ом для локальной подзвучки одной пары акустических систем. При 100-вольтовой схеме монтаж проще: длинные линии тянутся тонким кабелем, громкоговорители подключаются параллельно, суммарная нагрузка ограничена выходной мощностью 120 Вт. Отдельного разделения на несколько независимых зон в этой модели не предусмотрено — усилитель работает на одну линию.
Функции оповещения и управление
Для приоритетных объявлений задействован универсальный микрофонно-линейный вход: при активации приоритета сигнал с этого канала перекрывает фоновую музыку с линейных входов. Это стандартная схема для торговых и сервисных объявлений — сотрудник берёт микрофон, музыка автоматически приглушается, после окончания сообщения фон возвращается. Двухполосный эквалайзер по низким и высоким частотам помогает подстроить разборчивость речи под конкретное помещение и тип громкоговорителей.

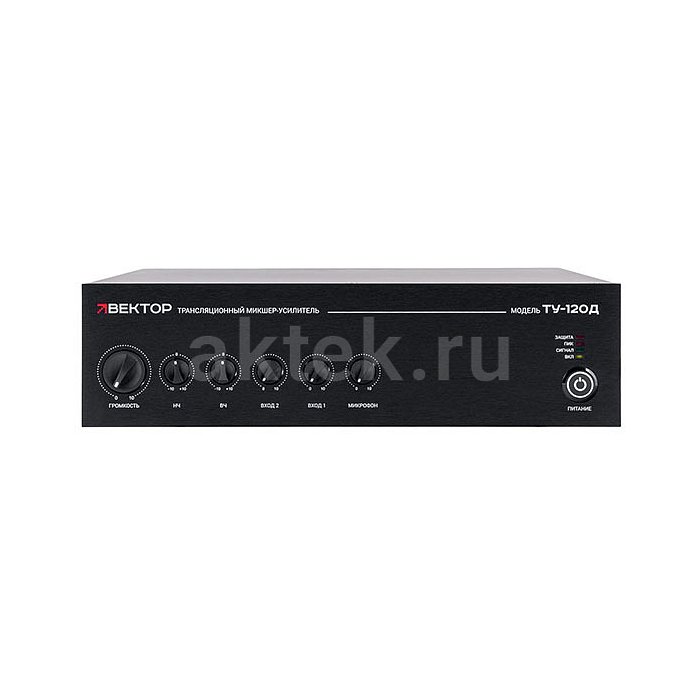

Управление полностью локальное, с передней панели: регуляторы уровня по каждому входу, общий уровень, тембры. Дополнительный линейный выход (AUX Out) даёт возможность передавать смикшированный сигнал на второй усилитель или на систему записи. Готовых модулей автоматических сообщений, интеграции с пожарной сигнализацией или контроля целостности линии в этой модели нет — задача устройства ограничена коммерческой трансляцией.
Конструкция и защита ТУ-120Д

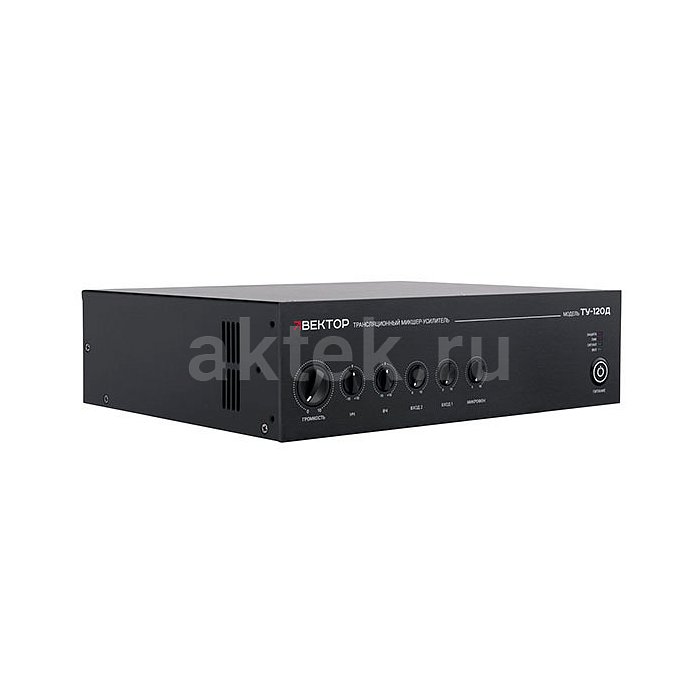

Оконечный каскад выполнен по схеме класса D — это компактный формат при высоком КПД и умеренном тепловыделении, что позволяет уместить 120 Вт в корпус высотой 88 мм (2U) без развитой системы охлаждения. Габариты 330×88×225 мм и масса 4,8 кг делают устройство пригодным как для рэковой установки в аппаратный шкаф, так и для настольного размещения возле рабочего места администратора; крепёж для монтажа в 19-дюймовую стойку входит в комплект.
Схема защиты отрабатывает короткое замыкание в трансляционной линии и перегрузку по выходу, что важно на объектах, где кабельные трассы прокладываются по потолку и подвержены механическим повреждениям при ремонтных работах. Питание — сеть 220 В, потребляемая мощность 180 Вт при полной нагрузке. Производитель даёт трёхлетнюю гарантию на приборы серии, что для трансляционного оборудования коммерческого сегмента заметный срок.
