ВЕКТОР УМТ-11500Д (V2) трансляционный усилитель, 1500 Вт
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- УМТ-11500Д (V2)
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Способ установки
- рэковый или настольный
- Номинальная мощность
- 1500 Вт
- Линия трансляции
- 100 В
- Высота в рэке
- 2U
- Разъёмы и интерфейсы
- Phoenix
- Класс усилителя
- D
- Питание
- 220–230 В
- Монтаж в рэк
- 19 дюймов
- Защита
- от перегрева, от перегрузки, от короткого замыкания
- Вес в упаковке
- 11880 г
- Габариты упаковки (Д×Ш×В)
- 530×410×100 мм
Инструкция
Описание товара
Мощная трансляционная станция на 1500 Вт для крупных объектов — торговых комплексов, производственных цехов, транспортных терминалов и учебных зданий с протяжёнными линиями оповещения. Модель Вектор УМТ-11500Д (V2) построена на усилительном каскаде класса D, что позволяет отдать высокую выходную мощность в компактном корпусе высотой 2U и снизить тепловыделение по сравнению с классическими схемами AB. Ключевая задача устройства — доставка разборчивой речи и фоновой трансляции по 100-вольтовой или 70-вольтовой линии в системах громкоговорящей связи.Назначение и зоны

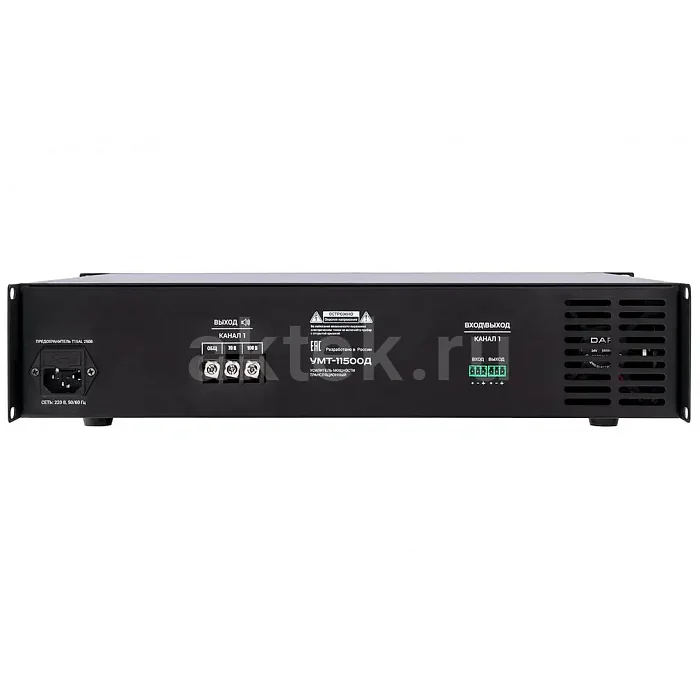

Усилитель работает как оконечный каскад в системах фоновой музыки, служебных объявлений и речевого оповещения. Выход рассчитан на трансформаторные линии 100 В и 70 В, что стандартно для распределённых систем: к одной паре проводов подключается большое количество потолочных и настенных громкоговорителей с трансформаторами на нужную мощность, а суммарная нагрузка ограничена паспортными 1500 Вт. Такой подход упрощает монтаж на объекте с длинными трассами, снижает потери на кабеле и позволяет гибко распределять акустические точки по помещениям. Подключение линий выполнено через клеммники Phoenix — надёжный винтовой контакт, привычный монтажным бригадам систем оповещения.
Функции оповещения и управление
На передней панели предусмотрены органы регулировки выходного уровня и коррекции по низким и высоким частотам, что помогает адаптировать тембр под характер помещения и тип подключённых громкоговорителей — рупорных для промышленных цехов или потолочных для офисных зон. Индикация режимов работы отображает текущее состояние тракта и срабатывание защит, что важно при обслуживании крупной системы. Линейные вход и выходы на разъёмах Phoenix позволяют встроить усилитель в цепочку из микшерного пульта или центрального контроллера трансляционной системы, каскадировать сигнал на дополнительные оконечные каскады и организовать подачу источников — микрофонных консолей пейджинга, тюнера, медиаплеера — через внешние коммутационные модули производителя. Функции приоритезации сообщений, работы с предзаписанными объявлениями и интеграция с пожарной сигнализацией в системе СОУЭ реализуются в этой архитектуре на уровне управляющих блоков линейки, а УМТ-11500Д (V2) отвечает за усиление подготовленного сигнала.
Конструкция и защита модели УМТ-11500Д (V2)
Импульсная схемотехника класса D обеспечивает высокий КПД: при отдаче 1500 Вт в трансляционную линию корпус остаётся в габарите 2U и рассчитан на стандартный монтаж в 19-дюймовую стойку рядом с другим оборудованием системы оповещения. Многоступенчатая защита отслеживает перегрузку по выходу, короткое замыкание в линии громкоговорителей, перегрев и отклонения по питанию — при аварийном режиме тракт отключается, а индикация показывает причину срабатывания. Питание от сети 220–230 В с допуском по частоте 50–60 Гц соответствует условиям эксплуатации на большинстве коммерческих и промышленных объектов. Сочетание мощности, компактного форм-фактора и набора защит делает модель практичным оконечным усилителем для проектов, где требуется значительный запас по нагрузке при ограниченном месте в шкафу.
