ВЕКТОР УМТ-1240 (V2) трансляционный усилитель, 240 Вт
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- УМТ-1240 (V2)
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Способ установки
- рэковый или настольный
- Номинальная мощность
- 240 Вт
- Линия трансляции
- 100 В
- Импеданс
- 16 Ом
- Высота в рэке
- 2U
- Разъёмы и интерфейсы
- Phoenix
- Питание
- 220–230 В
- Монтаж в рэк
- 19 дюймов
- Защита
- от перегрузки, от короткого замыкания
- Вес в упаковке
- 11880 г
- Габариты упаковки (Д×Ш×В)
- 530×410×100 мм
Инструкция
Описание товара
Двухюнитовый трансляционный усилитель Вектор УМТ-1240 (V2) закрывает задачу озвучивания средних по площади объектов — торговых залов, производственных цехов, офисных этажей, складских комплексов. Выходной мощности 240 Вт хватает на протяжённую 100-вольтовую линию с десятками потолочных или настенных громкоговорителей. Модель работает в связке с микшерами-предусилителями и микрофонными пейджинговыми пультами как выходной каскад тракта трансляции и оповещения.Назначение и зоны

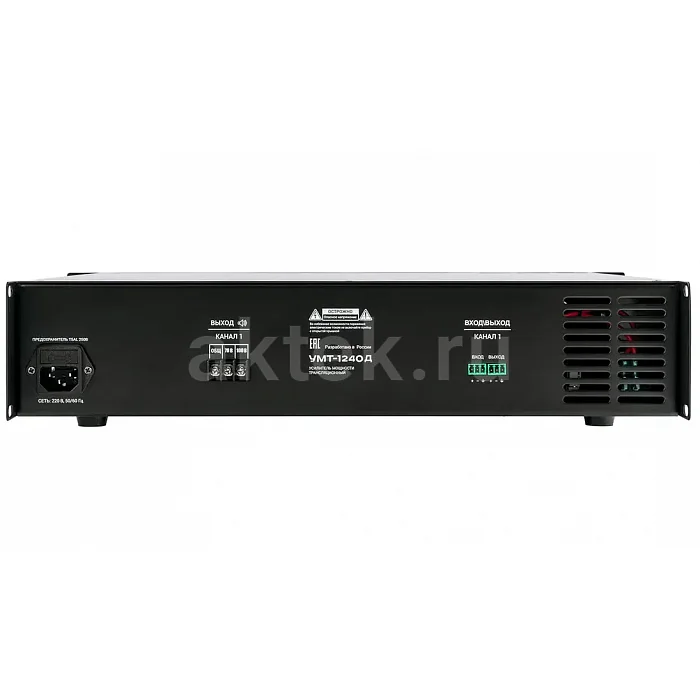

Усилитель рассчитан на фоновое озвучивание, коммерческие и служебные объявления, а также передачу речевых сообщений в составе систем оповещения. Выход выполнен по трансформаторной схеме на 100 В и 70 В — это стандарт для распределённых линий большой длины, где к одному каналу параллельно подключаются десятки громкоговорителей с согласующими трансформаторами. Суммарная нагрузка на линию ограничена 240 Вт: при проектировании суммируются мощности отводов каждого динамика. Для локальных задач, где нужен один мощный громкоговоритель или сабвуфер оповещения рядом с усилителем, предусмотрен низкоомный выход 4-16 Ом. Разводка по зонам организуется внешним матричным коммутатором или зонным контроллером — сам УМТ-1240 (V2) выступает силовым каскадом, к которому приходит уже сформированный сигнал. Клеммы Phoenix на линейных входах и выходах упрощают монтаж в стойке: провода фиксируются винтом без пайки, а транзитный линейный выход позволяет каскадировать несколько усилителей от одного источника при расширении системы.
Функции оповещения и управление

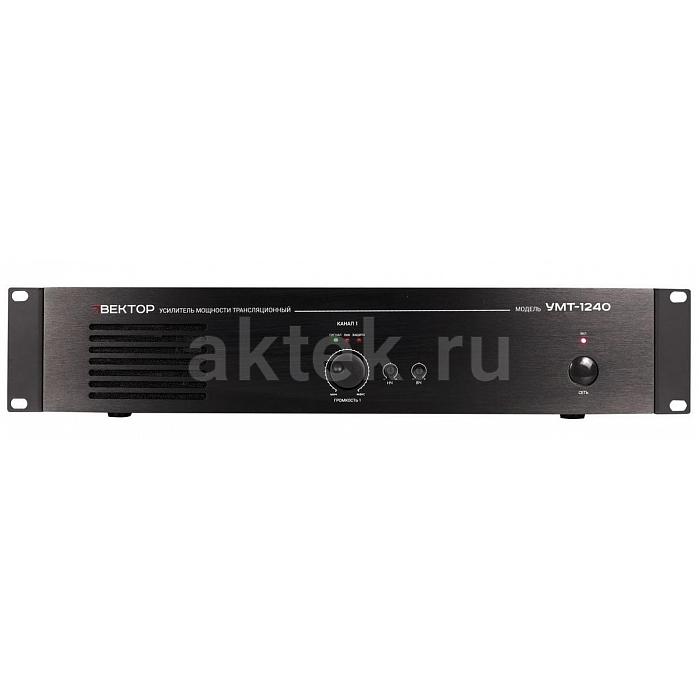

На вход подаётся сигнал с микшера-предусилителя, пейджинговой микрофонной консоли, блока предзаписанных сообщений или тюнера — источник выбирается на предыдущей ступени тракта. Приоритеты сообщений, аварийное речевое оповещение и интеграция с пожарной сигнализацией реализуются на уровне контроллера СОУЭ или головного микшера, к которому подключается усилитель. Регулировка уровня выходного сигнала и коррекция по низким и высоким частотам вынесены на переднюю панель: это позволяет один раз при пусконаладке настроить громкость и разборчивость речи под конкретное помещение с учётом отражений и фонового шума. Индикаторы режимов работы на лицевой панели показывают наличие сигнала, перегрузку и активацию защиты — оператор системы видит состояние силового каскада без подключения к сервисному ПО.
Конструктивные особенности УМТ-1240 (V2)
Корпус выполнен в форм-факторе 2U для монтажа в стандартную 19-дюймовую стойку рядом с источниками, коммутаторами и контроллером оповещения. Многоступенчатая защита отрабатывает короткое замыкание в линии громкоговорителей, перегрузку по выходу и нештатный режим по питанию — критично для систем, работающих круглосуточно и обслуживающих объекты с массовым пребыванием людей. Питание от сети 220-230 В с допуском по частоте 50-60 Гц соответствует стандартной электросети объекта, отдельного стабилизатора для запуска не требуется. Трансформаторный выход обеспечивает гальваническую развязку линии громкоговорителей от силового каскада — при пробое кабеля или замыкании на землю в удалённой точке линии усилитель уходит в защиту без повреждения выходных транзисторов.
