ВЕКТОР УМТ-1480Д трансляционный усилитель, 480 Вт
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- УМТ-1480Д
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Способ установки
- рэковый или настольный
- Номинальная мощность
- 480 Вт
- Линия трансляции
- 100 В
- Высота в рэке
- 2U
- Разъёмы и интерфейсы
- Phoenix
- Класс усилителя
- D
- Питание
- 220–230 В
- Монтаж в рэк
- 19 дюймов
- Защита
- от перегрева, от перегрузки, от короткого замыкания
- Вес в упаковке
- 11880 г
- Габариты упаковки (Д×Ш×В)
- 530×410×100 мм
Инструкция
Описание товара
Для крупных объектов, где линия громкоговорителей тянется через торговый зал, склад или производственный цех, нужен усилитель с запасом мощности и готовностью к работе в системе оповещения. Вектор УМТ-1480Д выдаёт 480 Вт на трансляционную линию 100 В или 70 В и рассчитан на подключение к системам музыкально-речевой трансляции и аварийного оповещения. Класс усиления D снижает тепловыделение и удерживает вес корпуса в 9 кг при полноразмерном рэковом форм-факторе 2U.Назначение и зоны
Модель работает как оконечный усилитель мощности в трансляционных системах: фоновое озвучивание торговых площадей, коммерческие объявления в общественных зданиях, речевое оповещение на промышленных и социальных объектах. Выход на 100 В и 70 В позволяет разнести громкоговорители на большие расстояния без падения уровня сигнала — тонкий кабель, длинная линия, десятки потолочных или настенных громкоговорителей на одном канале. Суммарная нагрузка ограничена выходной мощностью 480 Вт, распределение по зонам организуется внешними коммутаторами или матрицей — сам усилитель одноканальный и обслуживает одну трансляционную линию. При построении многозонной системы несколько таких блоков соединяются в стойке, входы и выходы на разъёмах Phoenix (Евро-блок) упрощают шлейфование сигнала между устройствами.
Функции оповещения и управление

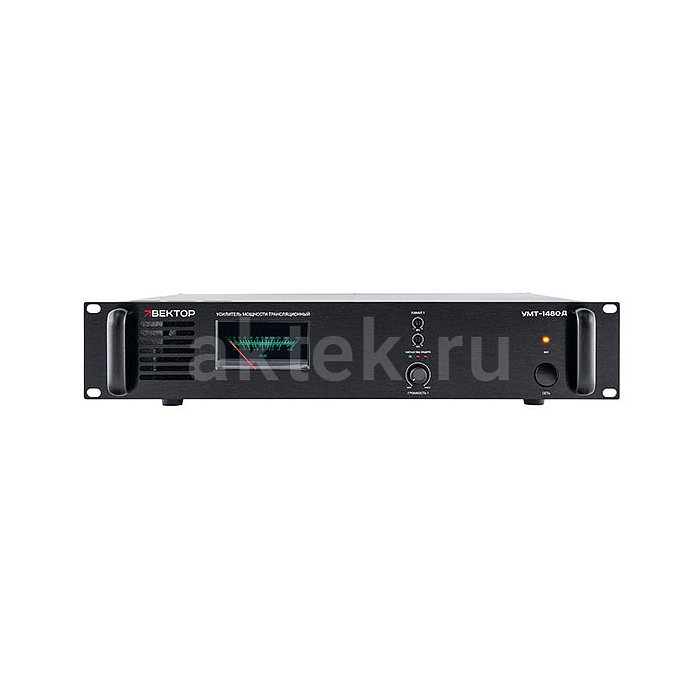

Управление приоритетами сообщений, пейджинг с микрофонных консолей и запуск предзаписанных сообщений реализуются на уровне предварительного блока или контроллера системы оповещения — УМТ-1480Д принимает уже сформированный линейный сигнал уровнем 0,5–0,775 В через вход Phoenix. Такая архитектура типична для систем СОУЭ: логика приоритетов, коммутация зон и интеграция с пожарной сигнализацией вынесены в отдельные модули, а оконечные усилители отвечают исключительно за мощность на линии. На передней панели расположены регуляторы уровня выходного сигнала и тембра НЧ/ВЧ — настройка разборчивости речи выполняется под конкретное помещение при пусконаладке. Три светодиодных индикатора показывают текущее состояние работы: наличие сигнала, режим и срабатывание защиты.
Конструкция УМТ-1480Д и защита

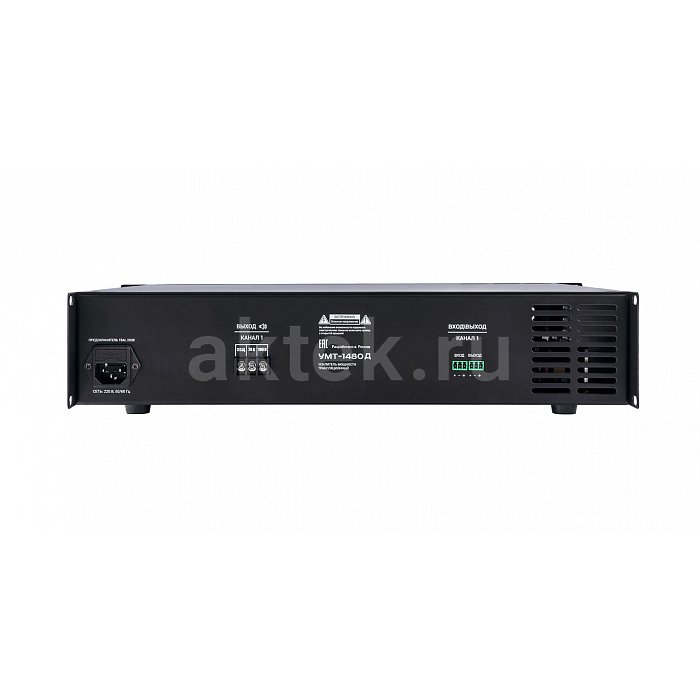

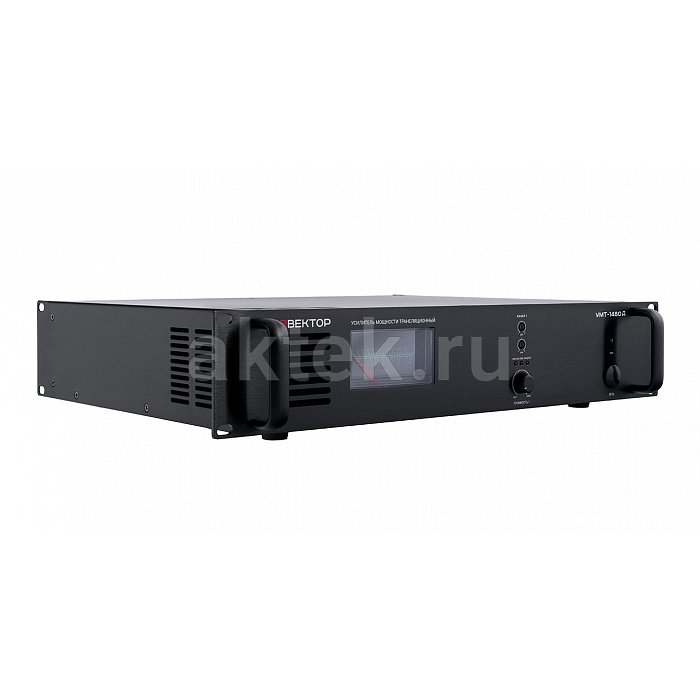

Схема класса D даёт высокий КПД: при выходной мощности 480 Вт потребление от сети составляет 720 Вт, что заметно снижает нагрев по сравнению с классическими усилителями AB такой же мощности. Корпус высотой 2U ставится в стандартный 19-дюймовый рэк рядом с блоком приоритетов, источником сигнала и другими усилителями системы. Многоступенчатая защита реагирует на короткое замыкание в трансляционной линии, перегрузку по выходу и перегрев — типовые аварийные ситуации при длинных линиях и большом количестве подключённых громкоговорителей. Трансляционный выход выведен на винтовые клеммы под кабель большого сечения, линейные вход и выход на Phoenix позволяют собрать шлейф из нескольких усилителей мощности. Питание от сети 220–230 В, 50/60 Гц. Производитель Вектор даёт на прибор три года гарантии, что соответствует ожиданиям для оборудования систем оповещения с длительным сроком эксплуатации.
