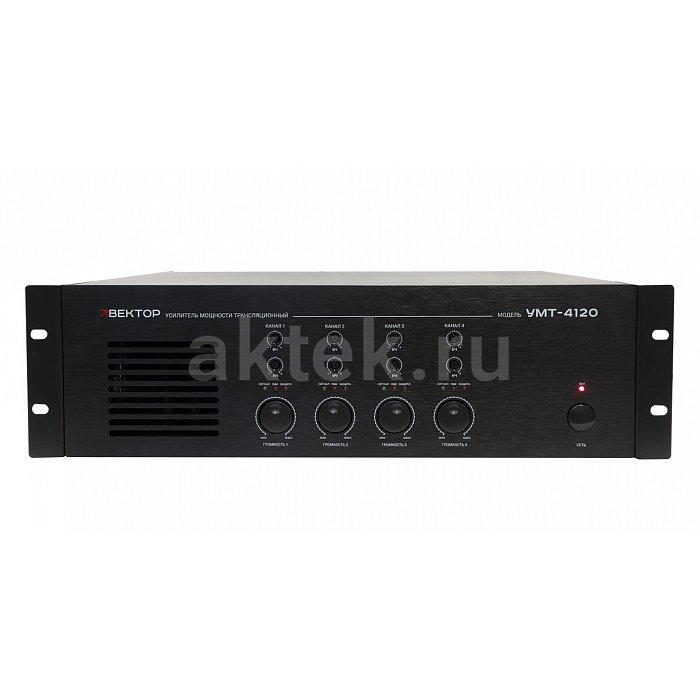

ВЕКТОР УМТ-4120 трансляционный усилитель, 4×120 Вт, 4 канала
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- УМТ-4120
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Способ установки
- рэковый или настольный
- Номинальная мощность
- 480 Вт
- Линия трансляции
- 100 В
- Импеданс
- 16 Ом
- Высота в рэке
- 3U
- Разъёмы и интерфейсы
- Phoenix
- Питание
- 220–230 В
- Габариты
- 483×133×440 мм
- Масса
- 27,2 кг
- Монтаж в рэк
- 19 дюймов
- Количество каналов
- 4
- Защита
- от перегрева, от перегрузки, от короткого замыкания
- Вес в упаковке
- 29380 г
- Габариты упаковки (Д×Ш×В)
- 530×480×150 мм
Инструкция
Описание товара
Четыре независимых канала по 120 Вт в одном корпусе высотой 3U — так решается задача многозонной трансляции на объекте средних размеров с помощью усилителя Вектор УМТ-4120. Каждый канал работает автономно, что позволяет развести сигнал по разным помещениям без установки нескольких отдельных аппаратов и без сложной коммутации внешних матриц.Назначение и зоны
Модель предназначена для систем фонового озвучивания, коммерческих объявлений и речевого оповещения на объектах с четырьмя независимыми группами громкоговорителей. Это может быть торговое помещение с разделением на торговый зал, склад, служебные зоны и входную группу; учебное заведение с корпусами и коридорами; производственное здание с цехами и административной частью. Четыре канала по 120 Вт дают суммарную выходную мощность 480 Вт, что позволяет подключать значительное количество потолочных или настенных громкоговорителей на каждую линию.

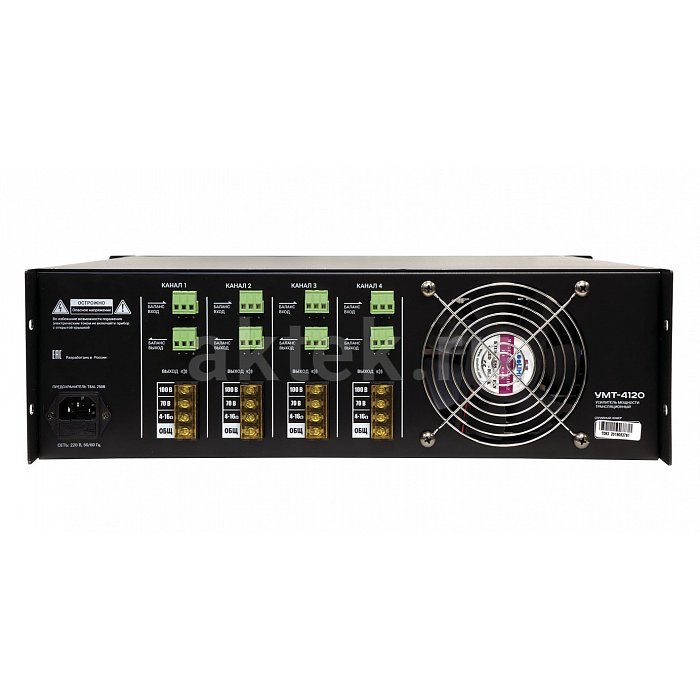

Выходные каскады рассчитаны на работу с трансформаторными линиями 70 В и 100 В, а также на прямую нагрузку 4–16 Ом. Высоковольтная линия удобна для протяжённых трасс: падение напряжения на длинном кабеле меньше, чем при низкоомном подключении, поэтому 100-вольтовое включение остаётся стандартом для распределённых систем трансляции. Линейный вход с чувствительностью 1 В принимает сигнал от микшерных пультов, микрофонных консолей, тюнеров и медиаплееров, а линейные выходы позволяют каскадировать усилитель со следующими блоками мощности через разъёмы Phoenix.
Функции оповещения и управление
Для оперативных объявлений и штатной трансляции сигнал подаётся с внешнего источника на линейный вход: это может быть микрофонная пейджинговая консоль, блок предзаписанных сообщений, тюнер фонового вещания или проигрыватель. Схема приоритетов и аварийных сценариев реализуется на уровне системы в целом — усилитель здесь выступает оконечным звеном, доставляющим сигнал в зоны. Раздельная регулировка нижних и верхних частот на каждом канале помогает подстроить разборчивость речи под акустику конкретного помещения: в цехе с бетонными стенами и в кабинете с ковровым покрытием оптимум разный.

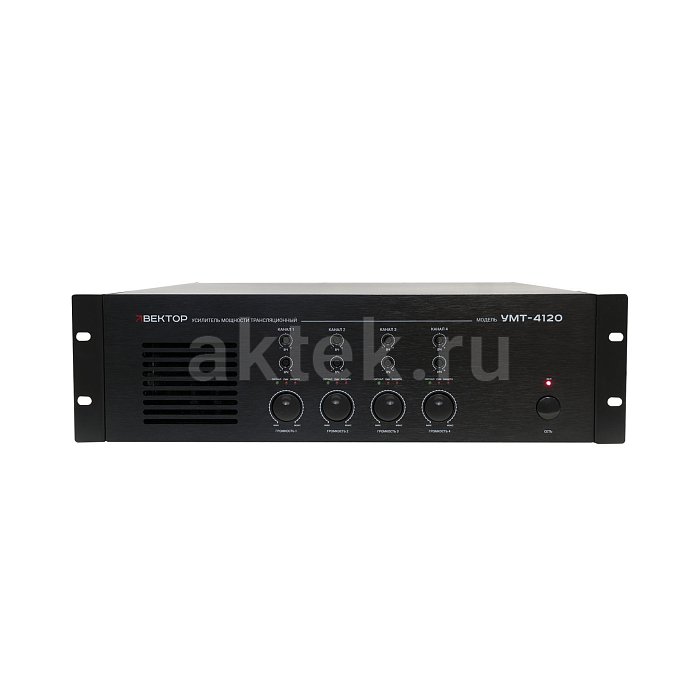

Регулировка уровня выходного сигнала выполняется поканально, что упрощает балансировку громкости между зонами при пусконаладке. Индикация режимов работы на передней панели показывает состояние каждого канала, наличие сигнала и срабатывание защиты, что ускоряет диагностику при обслуживании.
Конструктив и защита УМТ-4120
Форм-фактор 3U под стандартный 19-дюймовый рэк — типовое решение для аппаратной комнаты систем оповещения. Габариты 483×133×440 мм и масса 27,2 кг требуют установки на прочные рэковые полки или направляющие с задней поддержкой. Потребляемая мощность 920 Вт при полной нагрузке предполагает организацию вентиляции стойки: четыре канала по 120 Вт выделяют заметное тепло, и свободный воздушный поток продлевает ресурс выходных транзисторов.
Многоступенчатая защита отрабатывает перегрузку, короткое замыкание в линии громкоговорителей, перегрев и аномалии по питанию. Для системы трансляции это критично: обрыв или замыкание одной линии не должны выводить из строя оставшиеся зоны. Питание от сети 220–230 В, 50–60 Гц позволяет включать усилитель в любой стандартной серверной или аппаратной. Производитель даёт гарантию 3 года — заметный срок для оборудования, работающего в круглосуточном режиме на объектах СОУЭ.
