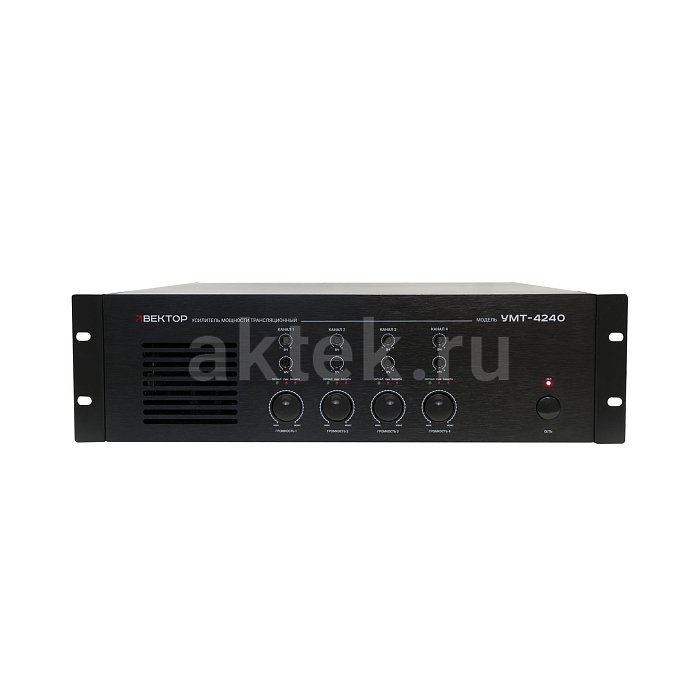

ВЕКТОР УМТ-4240 трансляционный усилитель, 4×240 Вт, 4 канала
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- УМТ-4240
- Тип товара
- трансляционный усилитель
- Назначение
- усиление сигнала в трансляционных линиях
- Способ установки
- рэковый или настольный
- Линия трансляции
- 100 В
- Импеданс
- 16 Ом
- Высота в рэке
- 3U
- Разъёмы и интерфейсы
- Phoenix
- Питание
- 220–230 В
- Масса
- 31,5 кг
- Монтаж в рэк
- 19 дюймов
- Количество каналов
- 4
- Защита
- от перегрева, от перегрузки, от короткого замыкания
- Вес в упаковке
- 34020 г
- Габариты упаковки (Д×Ш×В)
- 530×410×100 мм
Инструкция
Описание товара
Четыре независимых канала по 240 Вт в одном корпусе высотой 3U — такую конфигурацию предлагает Вектор УМТ-4240 для объектов, где трансляцию нужно развести по нескольким изолированным группам громкоговорителей. Модель рассчитана на трансляционные системы средних и крупных объектов: торговые центры, производственные корпуса, транспортные терминалы, учебные и административные здания, где требуется одновременно работать с фоновой музыкой, служебными объявлениями и речевым оповещением.Назначение и зоны
Четыре канала усиления работают полностью независимо, что позволяет разбить объект на четыре трансляционные зоны с раздельной регулировкой уровня. Каждый канал переключается между линиями 100 В, 70 В и низкоомной нагрузкой 4–16 Ом. Высоковольтная схема удобна для протяжённых магистралей с большим числом потолочных и настенных громкоговорителей — падение мощности в кабеле минимально, а к одной линии подключается множество динамиков через понижающие трансформаторы. Максимальная суммарная мощность нагрузки на канал — 240 Вт, что определяет допустимое количество громкоговорителей в зоне. Низкоомный режим применяется для коротких участков с одним-двумя мощными сабвуферами или мониторами.
Функции оповещения и управление

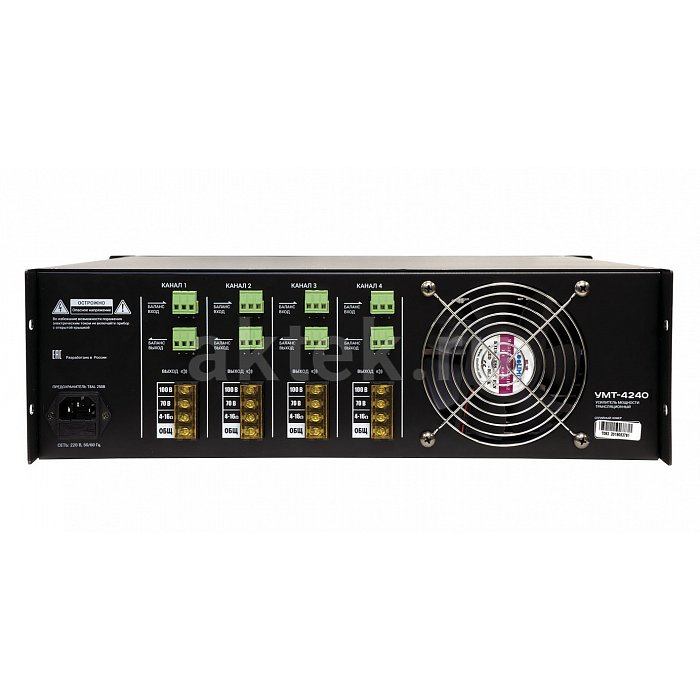

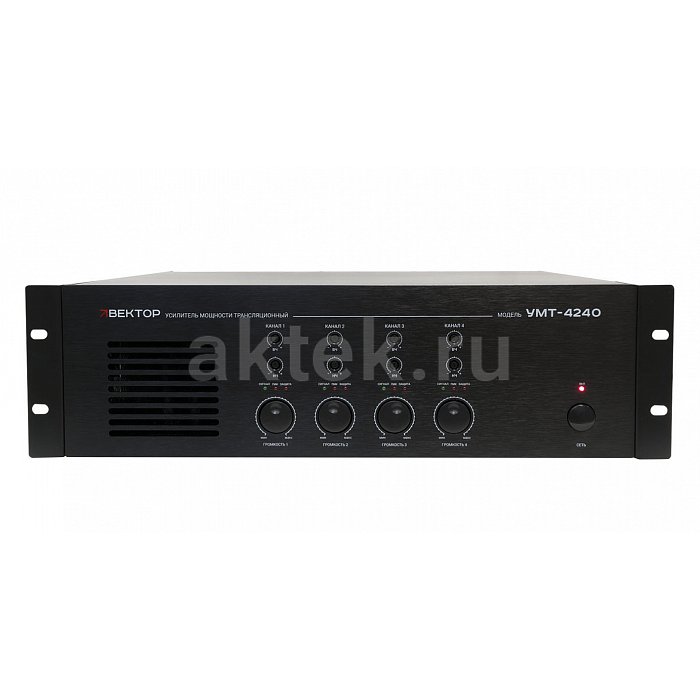

На каждый канал заведён линейный вход и линейный выход через разъёмы Phoenix — это позволяет подключать матричные коммутаторы, микрофонные консоли пейджинга, источники фоновой музыки (тюнеры, медиаплееры) и каскадировать сигнал на дополнительные усилители при расширении системы. Уровень выходного сигнала регулируется по каждому каналу отдельно, есть коррекция низких и высоких частот для подстройки под характер помещения и тип громкоговорителей. Индикация режимов на передней панели показывает наличие сигнала, состояние защиты и питание, что упрощает диагностику при пусконаладке и повседневной эксплуатации. Приоритетная коммутация, аварийные сообщения и интеграция с пожарной сигнализацией в системе СОУЭ реализуются через внешние управляющие блоки, микрофонные пульты и матрицы линейки Вектор, подключаемые к линейным входам усилителя.
Защита и монтаж УМТ-4240
Многоступенчатая система защиты отрабатывает перегрузку, короткое замыкание в трансляционной линии, перегрев и отклонения по питанию — усилитель уходит в защитное состояние без повреждения выходных каскадов, что критично для систем оповещения, работающих круглосуточно. Корпус выполнен в стандартном 19-дюймовом форм-факторе высотой 3U, глубина 440 мм, монтаж в аппаратный шкаф или рэковую стойку. Питание от сети 220–230 В, потребляемая мощность до 1900 Вт при полной нагрузке всех четырёх каналов — это учитывается при расчёте автоматов защиты и источников бесперебойного питания стойки оповещения. Масса 31,5 кг требует крепления не только за передние уши, но и с задней опорой по направляющим шкафа. На технику торговой марки Вектор производитель даёт гарантию 3 года, что для систем длительной эксплуатации на ответственных объектах — практический аргумент при проектировании.
