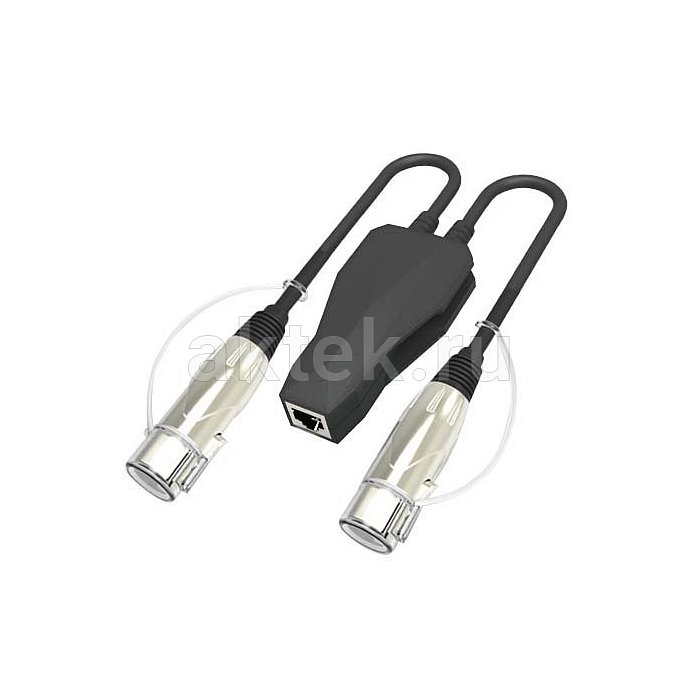

VOLTA DIO IN сетевой аудиоадаптер, два XLR-входа
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Volta
- Модель
- DIO IN
- Тип товара
- сетевой аудиоконвертер
- Тип входов
- балансные XLR
- Стандарт PoE
- 802.3af Class 1
- Разрядность
- 24 бит
- Рабочая температура
- −5…+60 °C
- Поддерживаемые частоты дискретизации
- 44,1 и 48 кГц
- Настройка
- Dante Controller
- Направление преобразования
- аналоговый сигнал → Dante
- Материал корпуса
- ABS-пластик
- Максимальный входной уровень
- +18 dBu
- Коэффициент гармонических искажений
- <0,05%
- Количество каналов
- 2
- Динамический диапазон
- >100 дБ
- Входной импеданс
- 20 кОм
- Назначение
- ввод аналогового аудиосигнала в сеть Dante
- Тип аксессуара
- переходник
- Частота дискретизации
- 48 кГц
- Сетевой аудиопротокол
- Dante / AES67
- Питание по сети
- PoE
- Количество входов
- 2
- Разъёмы и интерфейсы
- XLR, RJ-45
- Поддерживаемые протоколы
- Dante, PoE
- Вес в упаковке
- 4500 г
- Габариты упаковки (Д×Ш×В)
- 500×350×180 мм
Инструкция
Описание товара
Задача перевести аналоговый сигнал в цифровую сеть без лишнего рэкового железа решается компактным адаптером Volta DIO IN. Это двухканальный конвертер с балансными входами XLR и выходом Dante по витой паре, который встраивается прямо в линию между источником и сетевым коммутатором. Устройство работает как точка ввода аналоговых источников — микрофонов, микшерных пультов, плееров — в цифровую инфраструктуру Dante, где сигнал дальше распределяется по любому количеству приёмников без потери качества и без длинных аналоговых трасс.Схема и конструкция Volta DIO IN
Внутри адаптера — аналого-цифровой тракт с квантованием 24 бита и рабочими частотами дискретизации 44,1 и 48 кГц, чего достаточно для инсталляционного и концертного звука в стандартных форматах. Балансные входы принимают уровень до +18 dBu, что перекрывает как микрофонные линии с внешним предусилителем, так и линейные сигналы с профессиональных пультов. Входной импеданс 20 кОм в балансном режиме корректно нагружает большинство источников без потери низких частот и без просадки уровня. Заявленный динамический диапазон и отношение сигнал/шум выше 100 дБ, коэффициент нелинейных искажений менее 0,05 % при +4 dBu — параметры, характерные для рабочего профессионального конвертера, а не бытового интерфейса. Питание подаётся по тому же кабелю RJ45 через PoE (Class 1 802.3af), поэтому отдельный блок питания или розетка возле точки подключения не нужны — достаточно PoE-коммутатора или инжектора.
Применение
DIO IN ставится там, где аналоговый источник физически удалён от основного цифрового ядра системы: сцена и репетиционная точка, переговорная комната, конференц-зал, вещательная студия, инсталляция в клубе или ресторане. Пара балансных XLR принимает сигнал с микшера, беспроводного микрофонного приёмника, DI-бокса или проигрывателя, а дальше звук идёт по обычной компьютерной сети до любого приёмника Dante или устройства с поддержкой AES67 RTP. Настройка выполняется бесплатным ПО Dante Controller: имя устройства, маршрутизация двух каналов, задержка и тактовая синхронизация задаются с рабочего места оператора. В сигнальной цепи адаптер занимает место непосредственно за источником — короткий аналоговый участок сводит наводки к минимуму, а всё дальнейшее расстояние преодолевается цифровой сетью.
Серия и исполнение
DIO IN — входная версия в паре сетевых адаптеров Volta для точечного ввода-вывода Dante. Формат — не рэковый модуль, а компактный блок с интегрированным кабелем и разъёмами XLR на концах: конструкция рассчитана на монтаж скрытно за оборудованием, в коммутационном шкафу или прямо у источника сигнала. Два канала соответствуют стереопаре или двум независимым моно-линиям. Корпус из чёрного ABS, диапазон рабочих температур от −5 до +60 °C допускают эксплуатацию в неотапливаемых технических помещениях и на выездных площадках.
