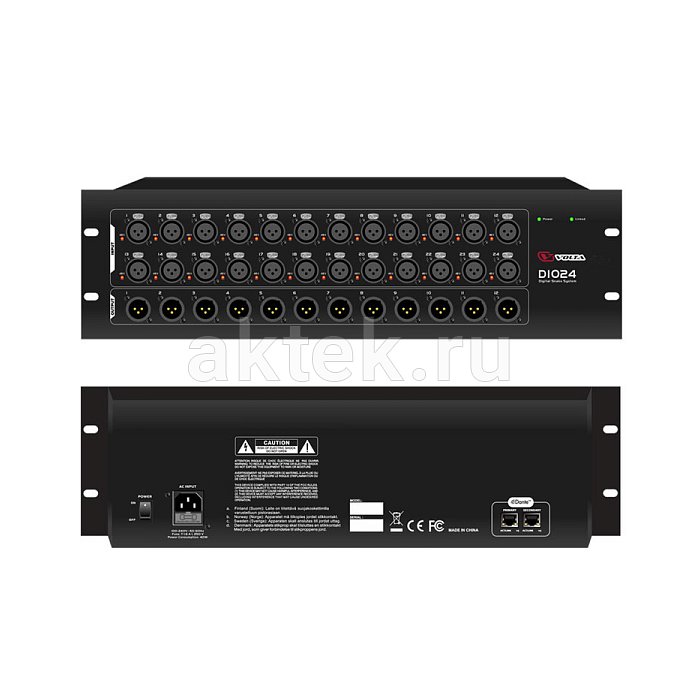

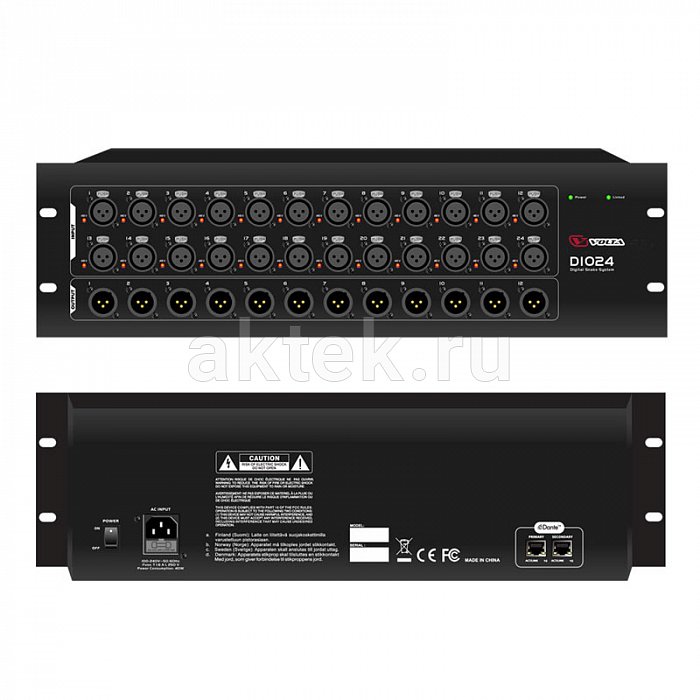

VOLTA DIO24 цифровой мультикор Dante, 24 входа, 12 выходов
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Volta
- Модель
- DIO24
- Тип товара
- цифровой мультикор Dante
- Форм-фактор
- рэковый 19″
- Удалённое управление предусилителями
- с микшерного пульта
- Тип выходов
- 12 назначаемых аналоговых
- Тип входов
- 24 микрофонных/линейных предусилителя
- Сетевое подключение
- Dante Ethernet
- Резервирование сетевой линии
- поддерживается
- Каскадирование
- поддерживается
- Индивидуальное фантомное питание
- +48 В
- Количество выходов
- 12
- Назначение
- ввод, вывод и преобразование аудиосигнала
- Монтаж в рэк
- есть
- Сетевой аудиопротокол
- Dante
- Фантомное питание
- 48 В
- Количество входов
- 24
- Разъёмы и интерфейсы
- Ethernet
- Интерфейсы управления
- Ethernet
- Поддерживаемые протоколы
- Dante
- Вес в упаковке
- 4500 г
- Габариты упаковки (Д×Ш×В)
- 500×350×180 мм
Инструкция
Описание товара
Сценическая коробка VOLTA DIO24 переносит все аналоговые подключения к источникам звука на площадку, оставляя микшеру задачу управления по цифровой сети. Устройство работает по протоколу Dante и служит удалённым модулем ввода-вывода для микшерных пультов VOLTA: 24 микрофонных или линейных сигнала оцифровываются прямо у сцены, а на выходе доступны 12 назначаемых аналоговых линий. Такой подход убирает многожильные аналоговые магистрали между площадкой и режиссёрской позицией, оставляя один сетевой кабель.Схема и конструкция DIO24
Аналоговый тракт построен на 24 микрофонных предусилителях с индивидуальным включением фантомного питания +48 В — этого хватает, чтобы одновременно подключить конденсаторные микрофоны на вокал, оверхеды ударных, инструментальные каналы и линейные источники без внешних питателей. Каждый канал управляется с микшерной консоли по сети, поэтому регулировка усиления, включение фантома и коммутация выходов происходят удалённо, без вмешательства в саму коробку на сцене. 12 аналоговых выходов назначаются свободно: их можно распределить между мониторными линиями, порталом, записью или служебными посылами. Предусмотрена возможность линкования нескольких устройств, что расширяет систему до нужного количества входов и выходов без замены центрального пульта. Формат исполнения — рэковый корпус 19 дюймов, стандартный для монтажа в стейджбоксовые ящики и передвижные стойки.
Применение
Основной сценарий — концертный звук и прокатные комплекты, где сцена и микшерная позиция разнесены на десятки метров. Вместо аналогового мультикора между DIO24 и пультом VOLTA прокладывается один сетевой кабель Dante, а при необходимости резервируется вторая линия. Коробка встаёт в начало сигнальной цепи: микрофоны и линейные источники со сцены — предусилители DIO24 — сеть Dante — микшер — обратно на выходы DIO24 для мониторов и портала. В стационарной инсталляции устройство размещают в аппаратной, разгружая пульт от прямых аналоговых подключений. В студийных задачах формата многоканальной записи 24 микрофонных входа закрывают типовой набор: барабанная установка, комбоусилители, вокал и служебные точки одновременно.
Серия и исполнение
DIO24 относится к линейке сетевой периферии VOLTA, рассчитанной на совместную работу с цифровыми микшерными пультами того же производителя по Dante. По числу входов модель занимает позицию для средних и крупных площадок: 24 микрофонных канала и 12 аналоговых выходов покрывают большинство концертных задач без каскадирования. При росте требований несколько блоков объединяются в общую сеть, что позволяет наращивать систему поэтапно. Конструкция выполнена в рэковом корпусе 19 дюймов для монтажа в сценические кофры и стационарные стойки аппаратной.
