VOLTA WAVE SET антенна для радиосистемы, 500–960 МГц, BNC
Покупая у нас, вы получаете:
Технические характеристики
Инструкция
Описание товара
Многоканальная работа с радиомикрофонами быстро упирается в ограничение: каждому приёмнику нужны свои антенны, а свободного места на стойке всё меньше. Комплект VOLTA WAVE SET решает эту задачу иначе — две направленные активные антенны собирают радиосигнал в зоне выступления, а восьмиканальный сплиттер распределяет его на приёмники и попутно раздаёт им питание. Комплект собран для многоканальных инсталляций, стационарного монтажа в конгресс-залах и мобильных райдеров, где важно за один рейс развернуть систему на несколько микрофонов без клубка кабелей.Конструкция и характеристики WAVE SET
Сплиттер построен по схеме 2 × 1:4 — два входа с антенн разводятся на четыре приёмника разнесённого приёма. Встроенный радиочастотный усилитель компенсирует потери в тракте, поэтому длинная кабельная разводка не съедает уровень сигнала. Рабочий диапазон — UHF, 500–960 МГц, что укладывается в требования российских регламентирующих органов и покрывает большинство серийных радиосистем. Активные логопериодические антенны с узким лучом ориентируются на зону сцены и подавляют помехи с боков и с тыла. Бустер антенны имеет две настройки усиления, +10 дБ и +18 дБ, — так компенсируется разная длина коаксиального кабеля между антенной и рэком. Импеданс тракта — стандартные 50 Ом, что упрощает подбор кабелей и разъёмов BNC. Питание 12–15 В подаётся на приёмники через тот же антенный кабель, отдельные адаптеры к каждому корпусу не нужны.
Применение
Основной сценарий — блок из четырёх радиоприёмников с разнесённым приёмом, то есть до восьми одновременно работающих микрофонных или петличных каналов при использовании двух комплектов. Такая конфигурация востребована в театральных постановках, на конференциях с несколькими спикерами, в церковных инсталляциях и на прокатных площадках. Направленные антенны выносятся к сцене или порталам, приёмники остаются в рэке — трасса между ними может быть длинной, потому что бустер и настройки усиления удерживают уровень. Для стационарного монтажа в выставочных и конгресс-центрах важно, что комплект работает в диапазоне температур от –10 до +50 °C, то есть допускается размещение антенн в неотапливаемых аппаратных или у витражей. Сплиттер совместим с любыми UHF-радиосистемами, у которых антенные входы на BNC и напряжение питания в пределах 12–15 В.
Серия и исполнение

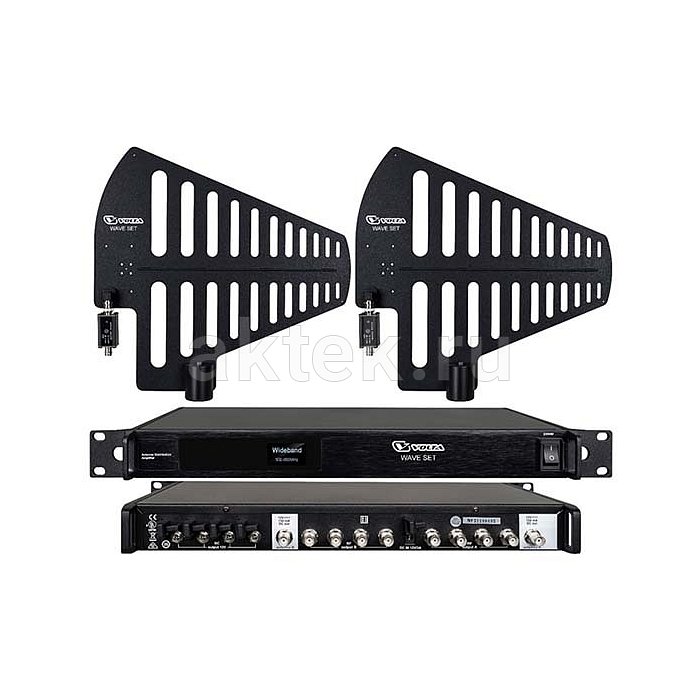

WAVE SET поставляется как готовый набор для развёртывания антенной инфраструктуры: восьмиканальный активный сплиттер, две направленные логопериодические антенны и полный набор коаксиальных перемычек — восемь коротких по 50 см для соединения сплиттера с приёмниками и две двухметровые для подключения антенн. Всё уложено в кейс, поэтому комплект удобно перевозить между площадками одним местом багажа. По потребляемому току сплиттер рассчитан на одновременное питание четырёх приёмников и двух антенн, то есть внешние блоки питания в тракте не появляются. В линейке VOLTA этот набор занимает нишу инфраструктурного решения для многоканальных сборок, отдельно от самих радиосистем и капсюлей.
