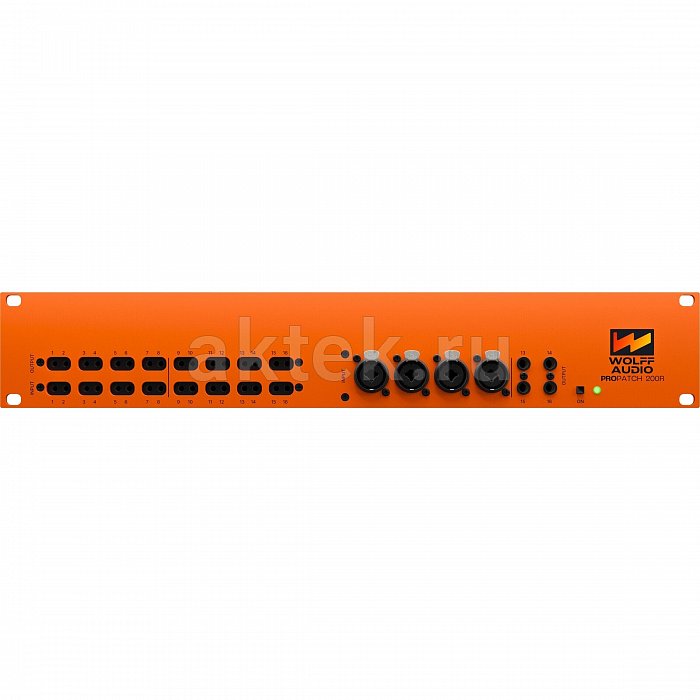

Патчбэй Wolff Audio ProPatch 200
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Wolff Audio
- Модель
- ProPatch 200
- Тип товара
- Патчбэй
- Назначение
- Обработка и маршрутизация аудиосигнала
- Количество каналов
- 1
- Питание
- 48V фантомное питание
- Тип
- аналоговый патчбэй, цифровое управление.
- Топология
- полностью пассивная, релейная.
- Конфигурация
- 100x100.
- Управление
- приложение для Windows, Mac, iPadOS.
- Ключевые особенности
- Релейная коммутация: программно управляемая архитектура без активных элементов в тракте.; Пассивный сигнал-путь: отсутствие буферов и усилителей исключает шум, влияние на импеданс и частотную характеристику.; Поддержка 48V: пассивная схема не нарушает под
- Вес брутто
- 2000 г
- Габариты упаковки (Д x Ш x В)
- 300 x 250 x 100 мм
Описание товара
Wolff Audio ProPatch 200 — программно управляемый аналоговый патчбэй с релейной коммутацией и полностью пассивным трактом. Это узел, через который в студии проходит вся аналоговая маршрутизация: предусилители, процессоры динамики, эквалайзеры, конвертеры, мониторные цепи. Модель рассчитана на инженеров, которым важно перенастраивать сигнальные цепочки за секунды и при этом не вносить в звук ни шума, ни окраски. Конфигурация 100x100 покрывает потребности крупной коммерческой студии, мастеринг-комнаты или мобильного рекординг-комплекса.Схема и конструкция ProPatch 200
В основе ProPatch 200 — полностью пассивная релейная топология. В тракте нет ни буферов, ни операционных усилителей, ни активных каскадов: сигнал проходит через металлические контакты реле напрямую, как если бы коммутация выполнялась вручную джек-к-джеку. На практике это означает отсутствие собственного шума устройства, неизменный импеданс и ровную частотную характеристику независимо от того, сколько коммутаций произведено между источником и приёмником. Пассивная схема не вмешивается и в подачу фантомного питания 48 В — микрофон, заведённый через патчбэй, питается так же корректно, как при прямом подключении к предусилителю. Сбалансированное соединение проходит без разрыва земли и без преобразования в небаланс, поэтому длинные тракты остаются устойчивыми к наводкам. Управление вынесено в цифровой домен: коммутация физических реле происходит по командам приложения, а сам аудиосигнал с цифровой частью никак не пересекается.
Применение
Главная роль ProPatch 200 — центральный коммутатор аналоговой студии. Через него удобно заводить выходы микрофонных предусилителей на входы конвертеров, посылы консоли на внешние компрессоры и эквалайзеры, возвраты на суммирующий микшер или мониторные цепи. Конфигурация 100x100 даёт запас для разветвлённых сетапов с параллельной обработкой, мульти-сплитами на несколько процессоров одновременно, переключением мониторных пар и быстрой сменой сигнальных цепочек между сессиями. В мастеринге патчбэй помогает за секунды переключаться между разными аналоговыми цепочками для A/B-сравнений без перетыкивания кабелей. На концертных и тур-площадках модель решает задачу гибкой реконфигурации линий между шоу. Шаблоны mults, mono?stereo, inserts и AB-группы ускоряют рутинные операции и сокращают вероятность ошибки при пересборке тракта.
Серия и исполнение
ProPatch 200 — старшая по канальности модель в линейке программно управляемых патчбэев Wolff Audio с матрицей 100x100. Управление организовано через приложение для Windows, macOS и iPadOS: инженер видит всю матрицу на экране, собирает цепочки мышью или касанием, сохраняет пресеты и привязывает их к конкретным сессиям. Это принципиальное отличие от классических механических патчбэев, где перекоммутация требует физического доступа к задней панели. Пресеты вызываются мгновенно, а структура сетапа документируется автоматически — удобно при работе нескольких инженеров на одной студии или при переездах между площадками.
