Что скрывается за аббревиатурой «DMX512»?

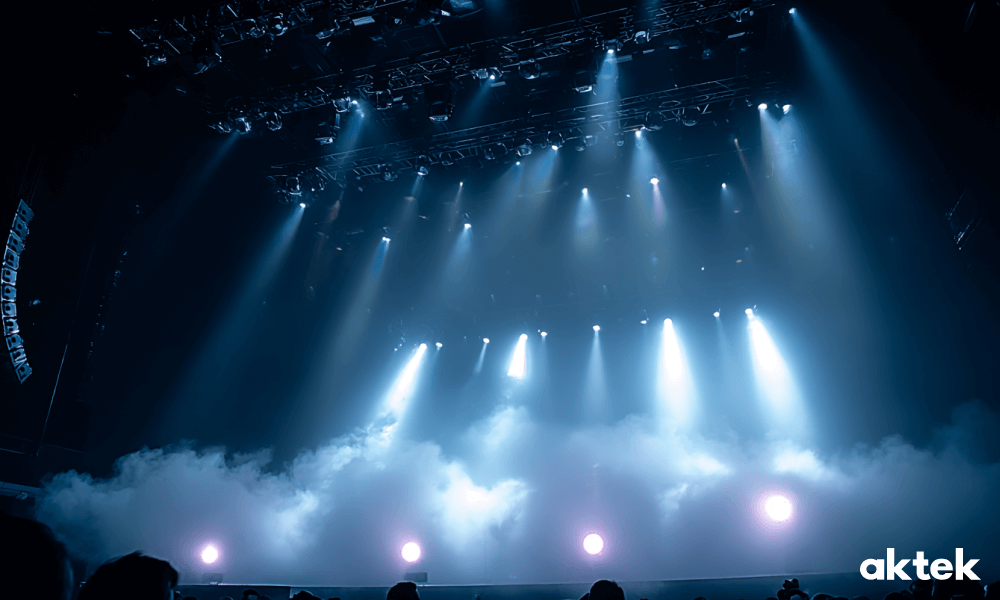

Вы когда-нибудь задумывались, как свет может изменить атмосферу? Сценический свет — это не просто детали шоу, а мощный инструмент, способный погрузить вас в невероятные эмоции и впечатления. Согласитесь, даже небольшая домашняя вечеринка заиграет новыми красками, если на ней появится вращающаяся голова с набором интересных эффектов. Если мы говорим о концертных площадках, фестивалях или театральных постановках, вы точно видели, что во время выступлений могут работать десятки, а то и сотни источников света. Когда формы и цвета правильно собраны и перетекают друг в друга, это создает невероятный визуальный опыт, который действительно впечатляет. Но для того чтобы различные приборы работали гладко, требуется их четкая координация. Протокол DMX-512 — ваш ключ к идеальному шоу.
ПОЯВЛЕНИЕ DMX512
Протокол DMX-512 не является секретом в сфере освещения. Вы, вероятно, не раз встречали эту аббревиатуру в техническом описании интересующего вас светового прибора. Впервые разработанный Институтом театральных технологий США (USITT) в 1986 году, этот протокол стал использоваться практически всеми коммерчески доступными автоматизированными осветительными приборами для общения друг с другом. Другими словами, с помощью этого цифрового «языка» пользователи смогли управлять широким спектром источников света.
До появления протокола DMX-512 управление светом осуществлялось либо по отдельным проводам с управляющим напряжением, идущим к каждому устройству, либо с помощью разнообразных цифровых и аналоговых связей. Аналоговые системы, использующие по одному проводу на каждый канал прибора, были громоздкими, дорогостоящими и не имели единого стандарта. Для них требовались специальные адаптеры, а также усилители и инверторы напряжения, чтобы подключать приборы одного производителя к управляющим консолям другого. Обнаружение и устранение неисправностей в разъёмах и кабелях требовало значительного времени, что было совершенно неприемлемо в условиях живого выступления или трансляции.
Цифровые системы также не отличались универсальностью: они были несовместимы между собой, а зачастую используемые интерфейсы скрывались разработчиками, которые опасались коммерческого пиратства. Все это создавало явные проблемы для пользователей таких систем, поскольку, выбирая одну из них, они были ограничены необходимостью приобретать всё оборудование у того же производителя в соответствии с тем же стандартом. Чтобы справиться с техническими ограничениями, возникающими из-за иногда хаотичного управления световым оборудованием, USITT определила протокол связи DMX-512 (цифровой мультиплекс), предназначенный в первую очередь для освещения шоу.
ПРИНЦИП РАБОТЫ ПРОТОКОЛА
DMX512 — это система управления освещением, которая также может управлять другими устройствами. Принцип работы «цифрового мультиплекса» понятен из самого названия. Пакеты данных, составляющие большую часть протокола, указывают, какие устройства должны получать информацию. Другими словами, в данном случае отсутствуют как адреса, так и информация об устройстве, а адрес определяется местоположением пакета.

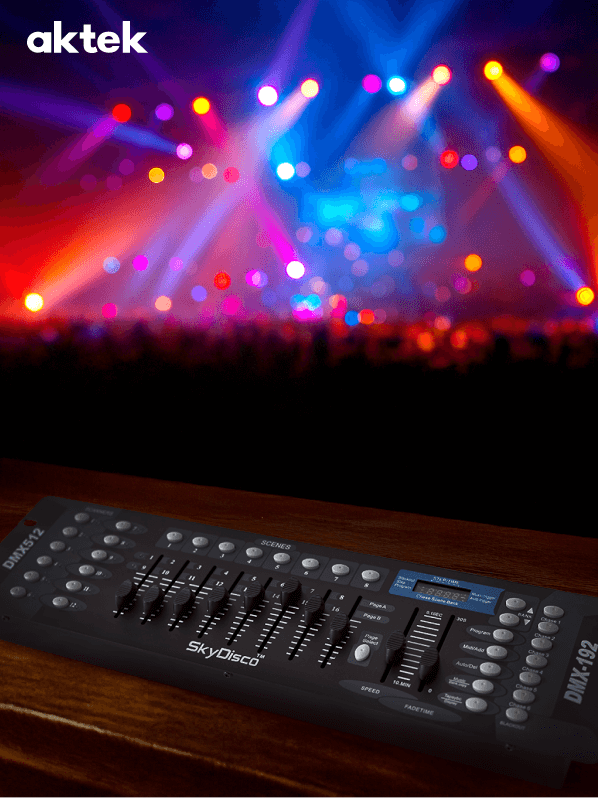

Звучит сложно, но на самом деле процесс довольно прост. Контроллер DMX512 непрерывно передает значения 512 каналов на все подключенные устройства в линии. Передача данных осуществляется последовательно с использованием дифференциальной сигнализации по RS-485 (EIA-485). Стандарт RS-485 — это тип электрического интерфейса. Эти значения каналов соответствуют таким параметрам, как интенсивность, панорамирование, наклон или режим освещения в соответствии с доступными командами. Связь является однонаправленной, поскольку передатчик не может получать информацию от приемников. Соединение выполняется с помощью 5-контактных разъемов XLR, а интерфейс — с использованием сбалансированной линейной пары (с опорным напряжением 0 В). Вы можете отправлять байты и биты на последовательный порт со скоростью 250 000 бит/с.

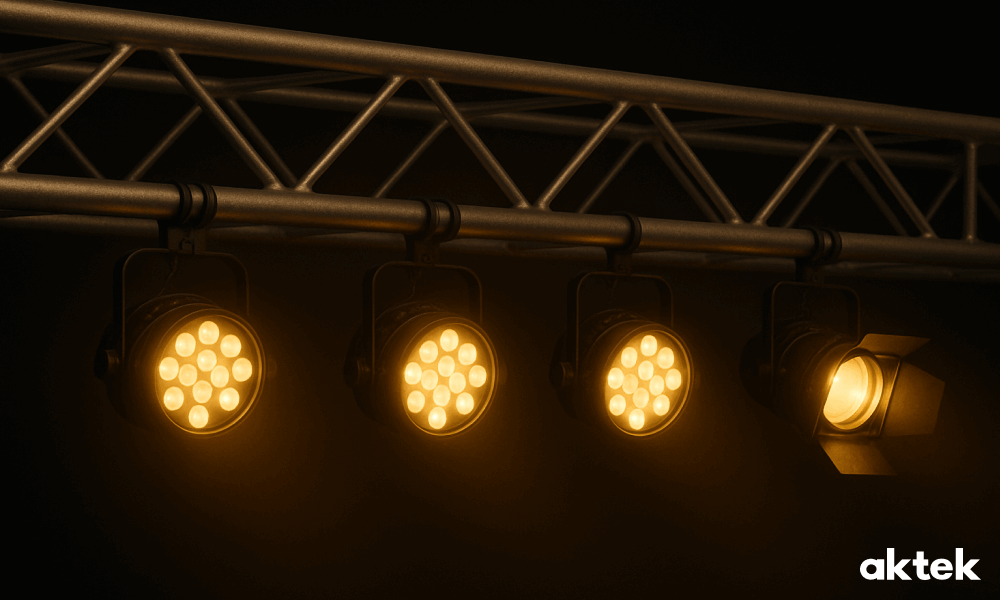

Важно отметить, что «512» в аббревиатуре «DMX512» означает, что пакет может содержать до 512 байт данных (отправляется 513 байт, но первый не используется). Один пакет может содержать всю информацию во вселенной DMX. Если каждый осветительный прибор поддерживает только базовую регулировку яркости для одного цвета, например, белого света, то один байт данных может управлять осветительным прибором и обеспечивать до 255 уровней яркости — от выключенного (0) до полностью включенного (255). Это означает, что вы можете управлять до 512 устройствами. Типичная схема управления RGB для красных, зеленых и синих светильников требует три байта данных. Другими словами, вы можете управлять только 170 устройствами RGB, поскольку пакет может содержать лишь 512 пригодных для использования байтов данных.
СУЩЕСТВУЮЩИЕ НЕДОСТАТКИ

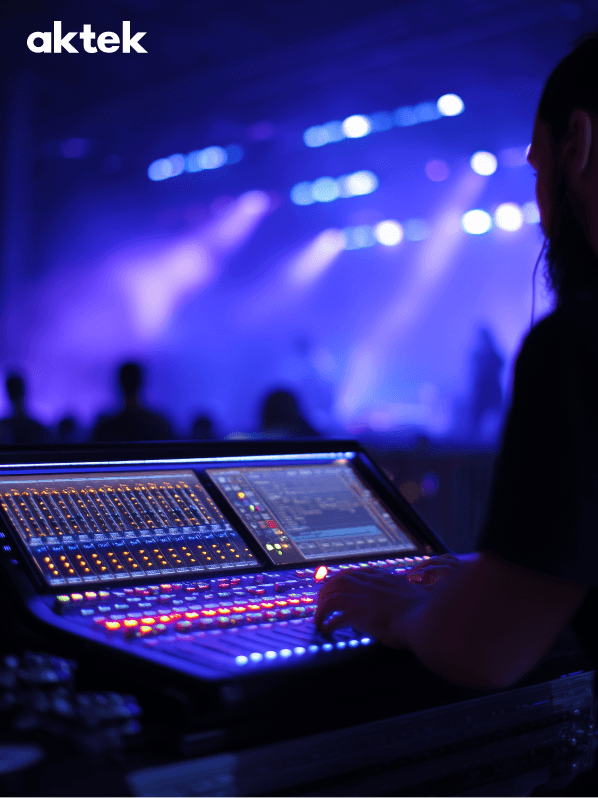

За исключением нескольких незначительных проблем, DMX — отличный способ управления освещением. Протокол DMX позволяет с одного пульта управлять всем сценическим оборудованием для шоу: всеми блоками питания, сменами цвета света, дымовыми машинами и другим оборудованием, подключенным последовательно. К одной проводной линии DMX можно подключить максимум 32 устройства.

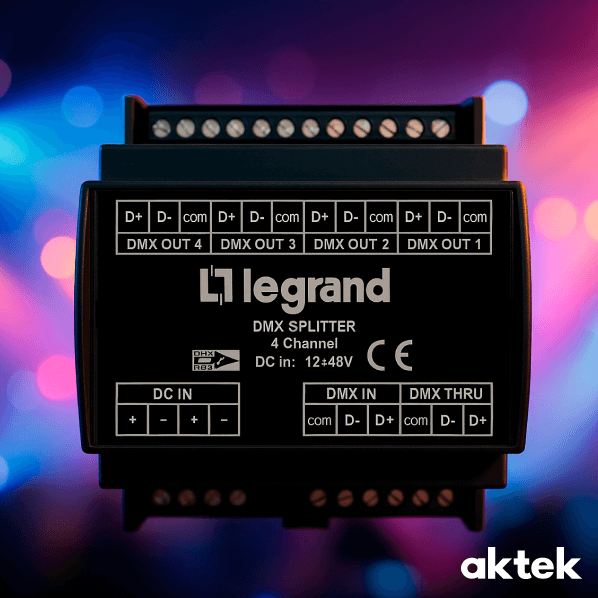

При прохождении сигнала DMX через лампы его мощность постепенно уменьшается. Стандарт гласит, что идеальное количество ламп составляет 32. Однако в зависимости от различных факторов это число может быть чуть меньше или значительно больше. В целях безопасности не рекомендуется использовать более 16 ламп. Несмотря на то что сигналы DMX могут передаваться на расстояние до 550 метров, расстояния свыше 150 метров могут вызвать помехи. Сигналы DMX могут стать нестабильными в зависимости от количества подключенных светильников. Если ваш сигнал начинает ухудшаться, вы можете быстро исправить ситуацию, разделив его с помощью сплиттера и усилив.
НЕОСПОРИМЫЕ ПРЕИМУЩЕСТВА
Протокол DMX-512 не является идеалом, однако на сегодняшний день он получил наибольшее распространение. Его структура была специально разработана с максимальной простотой, чтобы стимулировать как можно большее количество производителей перейти на него. Простота протокола привлекала производителей, так как для его использования не требовалось значительных инвестиций или кардинальной переработки уже существующих устройств.
Одним из главных преимуществ универсального протокола DMX-512 является то, что он не зависит от характеристик источника питания или используемых световых приборов. Его надежность и совместимость между передатчиками и приемниками значительно упрощают управление сложной системой освещения. Кроме того, протокол DMX-512 позволяет заранее программировать целые шоу. Также стоит подчеркнуть быстроту изменения уровня освещения и движения, обеспечиваемую быстрой передачей значений каналов.
Цифровая передача, предлагаемая протоколом DMX, позволяет избегать ошибок, связанных с транспортировкой данных, в отличие от аналоговой передачи, где сигнал более чувствителен к помехам из-за шума или потери мощности. Протокол DMX открывает новые возможности для творческого контроля освещения и позволяет осветителю, фотографу или режиссеру управлять изменениями освещенности, не прикасаясь к источникам света и не вмешиваясь в сцену.
