До 100 мест | до 100 м²
Акустика:
Две активные колонки на 15-дюймовых динамиках, на стойках
сабвуфер опционально
Пульт и микрофоны:
Аналоговый пульт 16–24 канала
4 микрофона
Звуковое оборудование для актового зала: как собрать комплект под свой зал
Зал на 300 мест, оборудование куплено с хорошим запасом по мощности — и на выпускном родители с задних рядов переспрашивают друг у друга, что сказал директор. Деньги потрачены, речь не дошла.
В актовом зале выигрывает не тот, кто взял мощнее. Выигрывает тот, кто до покупки понял, как его помещение обходится со звуком: где отражения, откуда полезет обратная связь, что происходит с речью на последних рядах. Мощность считают в конце, и при правильной расстановке её хватает.
Ниже — рабочий порядок: как снять данные о зале, как из этих данных вырастает состав комплекта, три конфигурации по вместимости и что нужно бюджетному учреждению, чтобы провести закупку.
Что входит в комплект
Акустические системы, микшерный пульт, микрофоны и коммутация. Для залов, совмещённых с системой оповещения по зданию, к этому добавляется трансляционная линия — отдельный класс оборудования, о нём ниже.
ЧТО НА САМОМ ДЕЛЕ ЛОМАЕТ ЗВУК В АКТОВОМ ЗАЛЕ
Три причины, по которым зал звучит плохо. Ни одна из них не про нехватку мощности.
Разборчивость важнее громкости
Речь можно сделать очень громкой и при этом полностью неразборчивой. Разборчивость определяется тем, какая доля прямого звука от колонки доходит до слушателя раньше отражений от стен и потолка. Если отражённого звука приходит больше, чем прямого, слова накладываются друг на друга — последние ряды слышат гул вместо текста. Лечится это расстановкой и направленностью акустики, а не добавлением ватт.

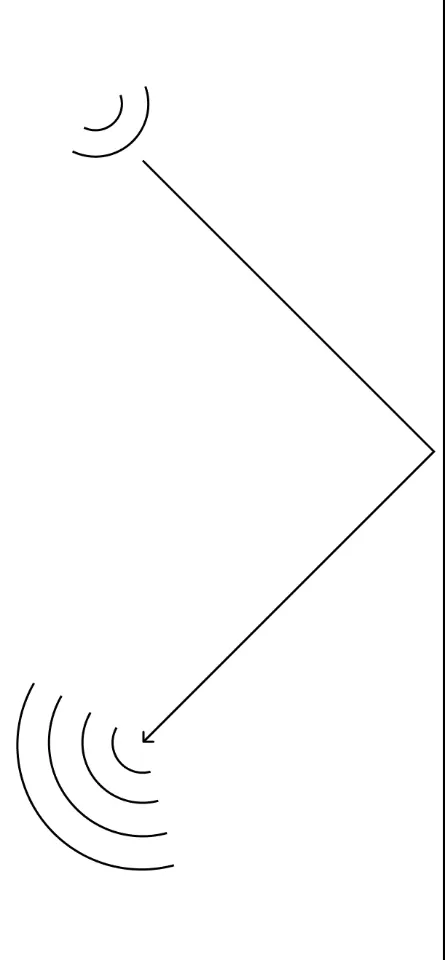

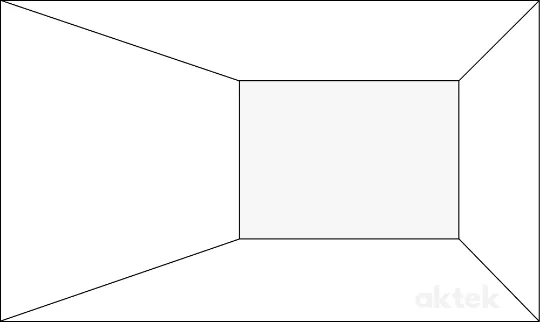

Отражения от стен и потолка
Актовый зал — это почти всегда параллельные стены, твёрдый пол и штукатурка или бетон. Поглощать звуку нечем, поэтому каждый звук возвращается к слушателю по нескольку раз с небольшой задержкой. И здесь возникает ловушка: каждый добавленный децибел работает против разборчивости. Громче — значит громче и заметнее становятся сами отражения.
Точные цифры по времени затухания в статье сознательно не приводятся: они полностью зависят от размеров зала, материалов отделки, количества окон и типа кресел. Оценить своё помещение можно тестом, который описан в следующем разделе.
Точные цифры по времени затухания в статье сознательно не приводятся: они полностью зависят от размеров зала, материалов отделки, количества окон и типа кресел. Оценить своё помещение можно тестом, который описан в следующем разделе.
Обратная связь
Микрофон ловит звук из колонки, сигнал идёт по кругу и на определённой частоте самовозбуждается. Это и есть свист. Заводится система не от мощности, а от геометрии: микрофон оказался в зоне действия колонки. Отдельный разбор — в разделе про обратную связь ниже.
ЧТО НА САМОМ ДЕЛЕ ЛОМАЕТ ЗВУК В АКТОВОМ ЗАЛЕ
Три причины, по которым зал звучит плохо. Ни одна из них не про нехватку мощности.
Разборчивость важнее громкости
Речь можно сделать очень громкой и при этом полностью неразборчивой. Разборчивость определяется тем, какая доля прямого звука от колонки доходит до слушателя раньше отражений от стен и потолка. Если отражённого звука приходит больше, чем прямого, слова накладываются друг на друга — последние ряды слышат гул вместо текста. Лечится это расстановкой и направленностью акустики, а не добавлением ватт.
Отражения от стен и потолка
Актовый зал — это почти всегда параллельные стены, твёрдый пол и штукатурка или бетон. Поглощать звуку нечем, поэтому каждый звук возвращается к слушателю по нескольку раз с небольшой задержкой. И здесь возникает ловушка: каждый добавленный децибел работает против разборчивости. Громче — значит громче и заметнее становятся сами отражения.
Точные цифры по времени затухания в статье сознательно не приводятся: они полностью зависят от размеров зала, материалов отделки, количества окон и типа кресел. Оценить своё помещение можно тестом, который описан в следующем разделе.
Точные цифры по времени затухания в статье сознательно не приводятся: они полностью зависят от размеров зала, материалов отделки, количества окон и типа кресел. Оценить своё помещение можно тестом, который описан в следующем разделе.
Обратная связь
Микрофон ловит звук из колонки, сигнал идёт по кругу и на определённой частоте самовозбуждается. Это и есть свист. Заводится система не от мощности, а от геометрии: микрофон оказался в зоне действия колонки. Отдельный разбор — в разделе про обратную связь ниже.
Вывод, который меняет смету
Если зал гулкий, обработка помещения даст больший прирост разборчивости, чем более дорогая акустика. И она не обязательно дорогая: пара басовых ловушек и четыре-шесть акустических панелей закрывают типовой школьный зал.
Панели во многих школах делают своими силами в мастерской — деревянный каркас, минеральная вата, тканевая обтяжка. Плотные шторы на окнах и ковровое покрытие в проходах работают в ту же сторону. Это тот случай, когда бюджет, потраченный на стены, возвращается разборчивостью, а потраченный на лишние ватты — нет.
Панели во многих школах делают своими силами в мастерской — деревянный каркас, минеральная вата, тканевая обтяжка. Плотные шторы на окнах и ковровое покрытие в проходах работают в ту же сторону. Это тот случай, когда бюджет, потраченный на стены, возвращается разборчивостью, а потраченный на лишние ватты — нет.
Шаг 1. Снимите данные о зале

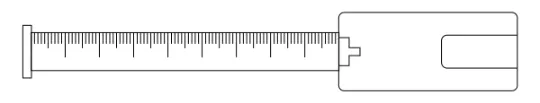

До открытия каталога — рулетка и десять минут в пустом зале.

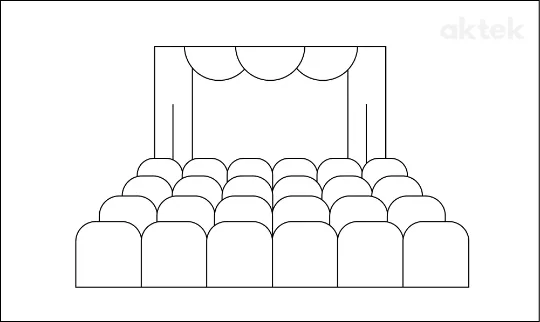

Вместимость и площадь
Число посадочных мест — базовая величина расчёта. Площадь нужна отдельно: зал на 200 мест в 150 м² и зал на 200 мест в 400 м² требуют разных решений. Запишите обе цифры.
Форма и глубина
В длинном узком зале звук от фронтальной пары ощутимо теряет уровень к последним рядам, и добавление громкости эту разницу не выравнивает — оно только оглушает первые ряды. Такой зал закрывают более направленной акустикой или разбивают на зоны с отдельным расчётом. В квадратном зале проблема другая: параллельные стены дают многократное переотражение.

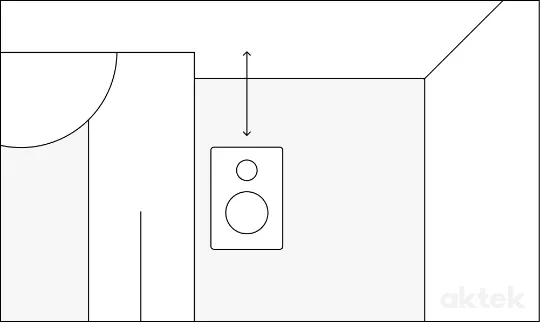

Высота потолков и точки подвеса
Высокий потолок усиливает отражения, но позволяет поднять систему выше голов и направить её на слушателей, а не на боковые стены. Низкий потолок глушит звук, но и отражений даёт меньше. Отметьте, есть ли закладные детали или несущие конструкции, к которым можно подвесить акустику: наличие точек подвеса влияет на состав комплекта сильнее, чем выбор конкретной модели колонки.

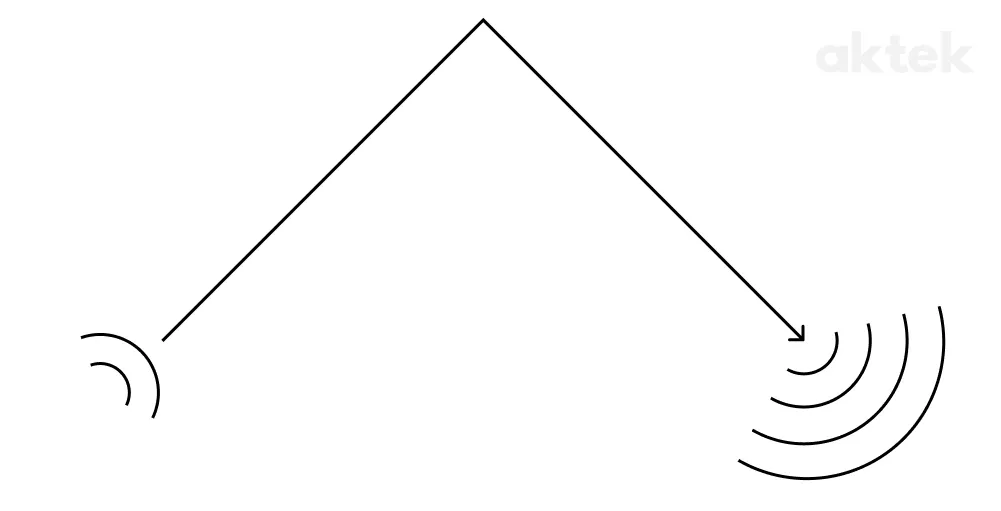

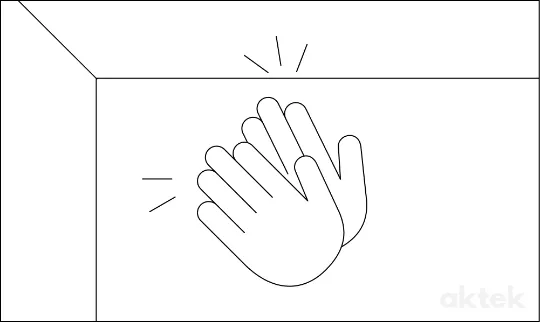

Материалы отделки: тест хлопком
Встаньте в середине пустого зала и резко хлопните в ладоши. Дальше слушайте, что происходит сразу после хлопка:
— Щелчок обрывается сразу — зал заглушён, серьёзных проблем с разборчивостью не будет.
— За щелчком тянется гул — в зале много отражений, их придётся учитывать при расстановке.
— Слышно быстрое повторение хлопка, будто звук частой дробью скачет между стенами — самый неприятный вариант для речи. Так звучит переотражение между двумя параллельными стенами.
Это не измерение и не заменяет акустический расчёт. Но оно бесплатное, занимает минуту и сразу показывает, нужна ли залу обработка до покупки оборудования.
— Щелчок обрывается сразу — зал заглушён, серьёзных проблем с разборчивостью не будет.
— За щелчком тянется гул — в зале много отражений, их придётся учитывать при расстановке.
— Слышно быстрое повторение хлопка, будто звук частой дробью скачет между стенами — самый неприятный вариант для речи. Так звучит переотражение между двумя параллельными стенами.
Это не измерение и не заменяет акустический расчёт. Но оно бесплатное, занимает минуту и сразу показывает, нужна ли залу обработка до покупки оборудования.

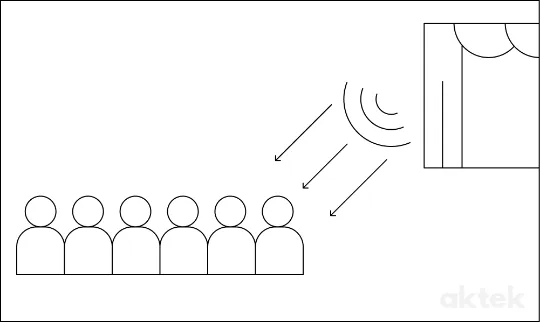

Пустой зал звучит иначе, чем полный
Люди и одежда поглощают звук: в заполненном зале эхо заметно короче, чем в пустом. Настраивать систему по пустому залу нельзя — на мероприятии картина изменится. Проверьте звук на первом же полном зале и зафиксируйте настройки. На цифровом пульте их можно сохранить сценой и вызывать одной кнопкой.
Отдельно посмотрите на кресла: тканевая обивка поглощает звук и в пустом зале, деревянные и пластиковые сиденья — почти нет. В зале с деревянными креслами разница между репетицией и мероприятием будет заметно сильнее.
Отдельно посмотрите на кресла: тканевая обивка поглощает звук и в пустом зале, деревянные и пластиковые сиденья — почти нет. В зале с деревянными креслами разница между репетицией и мероприятием будет заметно сильнее.
ШАГ 2. ОПИШИТЕ СЦЕНАРИИ ИСПОЛЬЗОВАНИЯ
Состав комплекта зависит не столько от зала, сколько от того, что в нём происходит. Выпишите форматы мероприятий на год вперёд — этот список определит и акустику, и пульт, и число микрофонов.
Только речь — собрания, линейки, конференции, защиты. Минимальный комплект: речевые микрофоны, широкополосная акустика, сабвуфер не обязателен.
Речь и фонограмма — праздники, концерты под минус, танцевальные номера. Добавляется сабвуфер и источник сигнала.
Живой вокал — хор, вокальные номера. Больше микрофонов, выше требования к запасу до обратной связи, нужен сценический мониторинг.
Ансамбль или оркестр — много входов на пульте, инструментальные микрофоны, мониторные линии. Требует отдельного расчёта, в универсальный комплект не помещается.

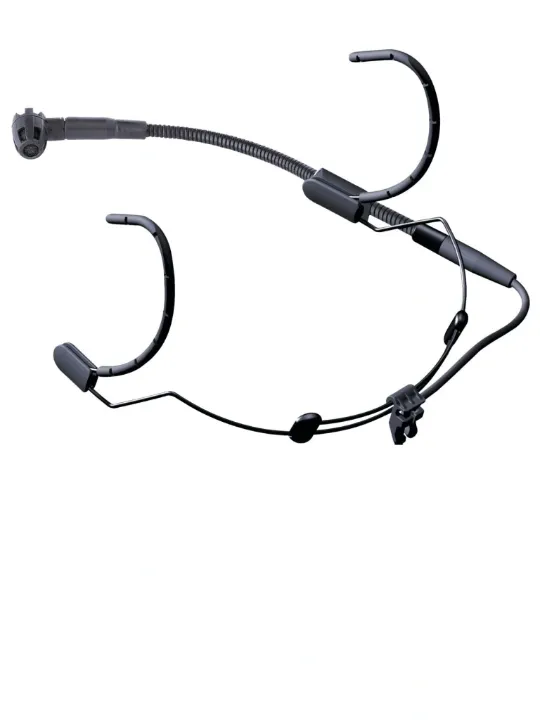

Театральная студия — гарнитуры и петличные микрофоны, подзвучка сцены, работа с несколькими радиочастотами одновременно.
ШАГ 2. ОПИШИТЕ СЦЕНАРИИ ИСПОЛЬЗОВАНИЯ
Состав комплекта зависит не столько от зала, сколько от того, что в нём происходит. Выпишите форматы мероприятий на год вперёд — этот список определит и акустику, и пульт, и число микрофонов.
Только речь — собрания, линейки, конференции, защиты. Минимальный комплект: речевые микрофоны, широкополосная акустика, сабвуфер не обязателен.
Речь и фонограмма — праздники, концерты под минус, танцевальные номера. Добавляется сабвуфер и источник сигнала.
Живой вокал — хор, вокальные номера. Больше микрофонов, выше требования к запасу до обратной связи, нужен сценический мониторинг.
Ансамбль или оркестр — много входов на пульте, инструментальные микрофоны, мониторные линии. Требует отдельного расчёта, в универсальный комплект не помещается.
Театральная студия — гарнитуры и петличные микрофоны, подзвучка сцены, работа с несколькими радиочастотами одновременно.
Отдельный вопрос: будет ли техника выезжать из зала. Если оборудование регулярно снимают на уличные линейки и выездные мероприятия, разумнее держать два комплекта — стационарный в зале и мобильный на выезд. Стационарная система, которую ежемесячно демонтируют и возят, изнашивается быстрее и в нужный момент оказывается не на месте.

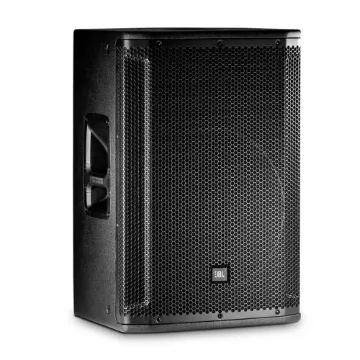

Шаг 3. Акустика
Активная или пассивная

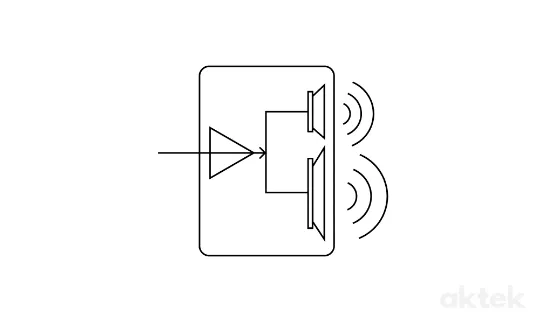

Пассивная акустическая система только воспроизводит сигнал, который приходит с внешнего усилителя. У активной усилитель встроен в корпус.

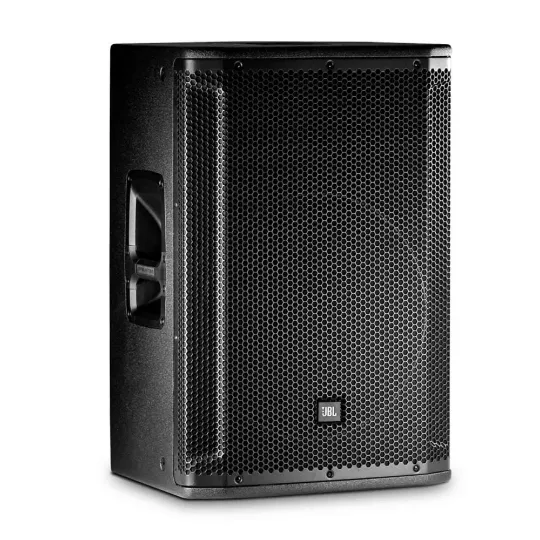

АКТИВНАЯ
Подключение:
Питание и сигнальный кабель — система работает
Розетка у каждой колонки
При поломке:
Колонка уезжает в сервис целиком
Гибкость:
Ниже: усилитель задан производителем
Где уместна:
Комплект на сцене, сборка своими силами
ПАССИВНАЯ
Подключение:
Требует внешнего усилителя и расчёта мощности и сопротивления
Что нужно на месте:
Только акустический кабель до колонки
При поломке:
Меняется один блок в стойке
Гибкость:
Выше: усилитель подбирается под задачу, легко развести зоны
Где уместна:
Стационарный подвес, проект от специалиста
Короткое правило: если систему собирают и обслуживают своими силами и колонки стоят на сцене — берите активную. Если система подвешивается и её проектирует специалист — пассивную.

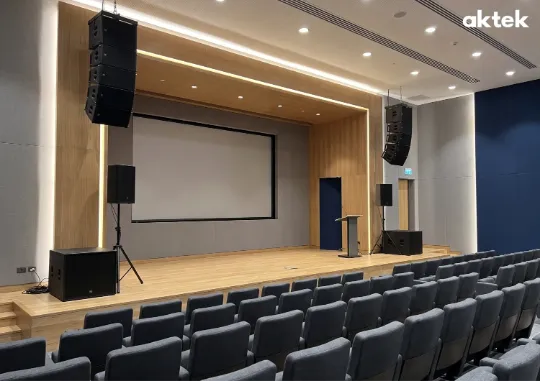

Где размещать колонки
На сцене или по краям портала — самое дешёвое решение. Минус: фронтальная пара плохо добивает до последних рядов длинного зала.
Подвес — колонки выше голов, направлены вниз на слушателей. Лучшая разборчивость и меньше отражений от боковых стен. Требует закладных и проекта крепления.
Потолочные динамики — встраиваются в подвесной потолок, дают равномерную фоновую подачу и речь по всей площади. Обычно работают в составе трансляционной линии.

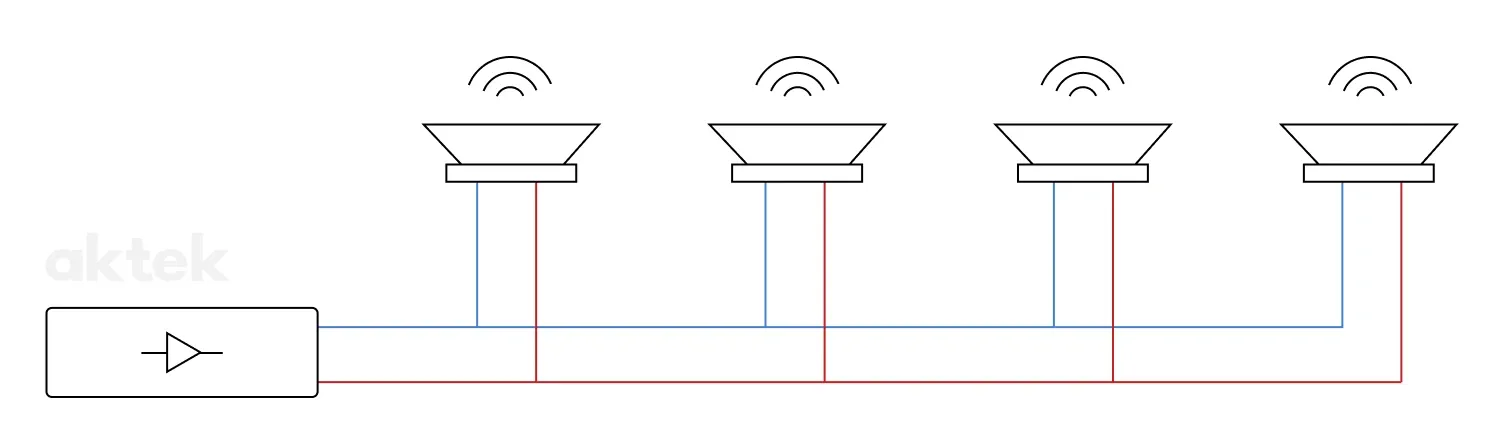

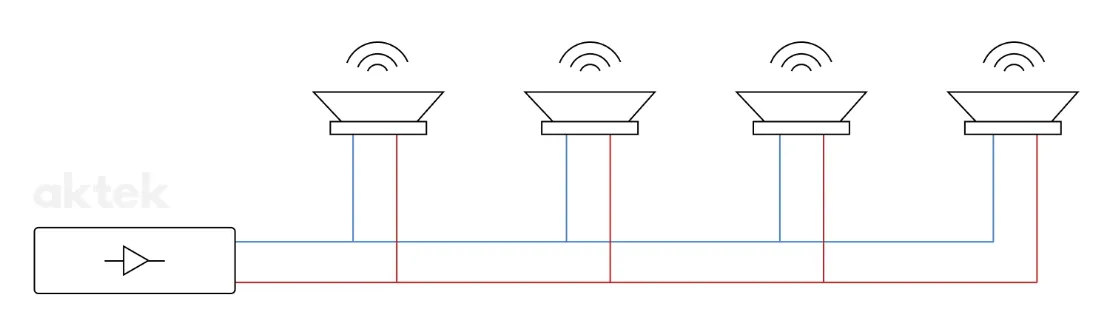

Трансляционная линия 100В
Отдельный класс систем, который в школах и домах культуры встречается чаще концертной акустики — и который регулярно выпадает из технического задания.
В обычной системе усилитель и колонка согласуются по сопротивлению: длина кабеля ограничена, количество колонок на канал — тоже. В трансляционной линии сигнал передаётся повышенным напряжением 100 вольт, а на каждой колонке стоит согласующий трансформатор. Это позволяет подключить к одной линии десятки динамиков, развести их по всему зданию и протянуть кабель на сотни метров без заметных потерь.
Когда она нужна:
— зал совмещён с системой оповещения по школе или дому культуры;
— нужна фоновая подача и объявления в фойе, коридорах, рекреациях;
— требуется зонирование с разной громкостью по зонам;
— система должна отвечать требованиям к речевому оповещению при пожаре.
Когда она нужна:
— зал совмещён с системой оповещения по школе или дому культуры;
— нужна фоновая подача и объявления в фойе, коридорах, рекреациях;
— требуется зонирование с разной громкостью по зонам;
— система должна отвечать требованиям к речевому оповещению при пожаре.
Что важно понимать при закупке
Трансляционная линия рассчитана на речь и фоновую музыку. Концертный звук, живой вокал и фонограмму на ней не делают. Если в зале проходят и линейки, и концерты — это две разные системы, а не одна. Попытка сэкономить, закрыв оба сценария трансляционной линией, приводит к тому, что концерты звучат плохо, а переделка обходится дороже изначального проекта.
Трансляционное оборудование и потолочные динамики — в каталоге АКТЕК

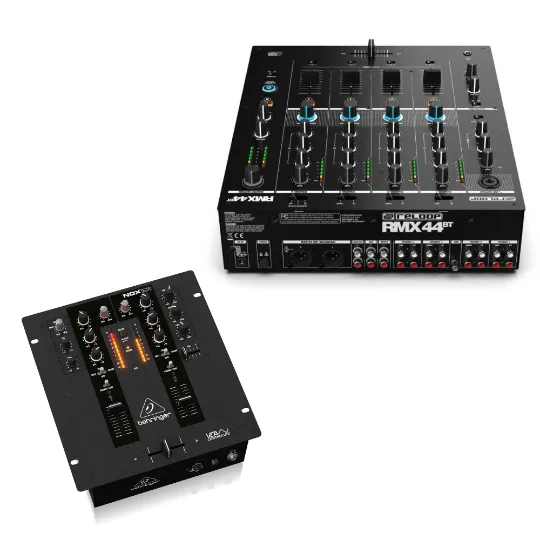

Шаг 4. Микшерный пульт
Пульт собирает сигналы с микрофонов, ноутбука и плеера, обрабатывает их и отдаёт на акустику.
Здесь стоит сразу снять распространённое допущение. В актовом зале за пультом почти всегда работает один закреплённый сотрудник — человек на ставке, а не случайный доброволец. Сменяющиеся операторы бывают в концертной практике, когда исполнитель приезжает со своим звукорежиссёром. Поэтому выбирать нужно не по тому, «кто сядет», а по двум другим вещам: какие мероприятия идут в зале и насколько подкован тот, кто их ведёт.
Аналоговый
Подходит, когда мероприятия типовые и не требуют сложных задач: фоновая музыка плюс речь, собрания, линейки, доклады. Все органы управления вынесены на поверхность, каждая ручка подписана, ничего не спрятано в меню. Человек без специальной подготовки разбирается за вечер.
Ограничение: настройки не сохраняются. Всё, что настроено под одно мероприятие, перед следующим выставляется заново вручную.

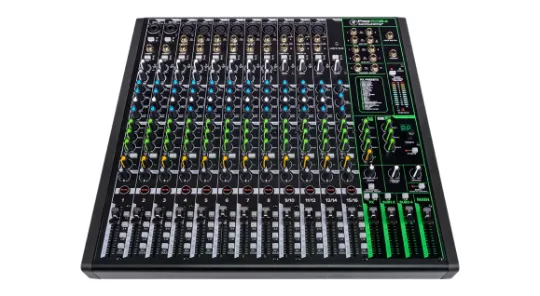

Пример: MACKIE ProFX16v3 — 16-канальный аналоговый микшер с USB-интерфейсом, встроенным процессором эффектов и фейдерами. Параметры эффектов и эквализации подписаны на панели, всё под рукой, подключается любой микрофон или акустика.
Ограничение: настройки не сохраняются. Всё, что настроено под одно мероприятие, перед следующим выставляется заново вручную.
Пример: MACKIE ProFX16v3 — 16-канальный аналоговый микшер с USB-интерфейсом, встроенным процессором эффектов и фейдерами. Параметры эффектов и эквализации подписаны на панели, всё под рукой, подключается любой микрофон или акустика.
MACKIE ProFX16v3

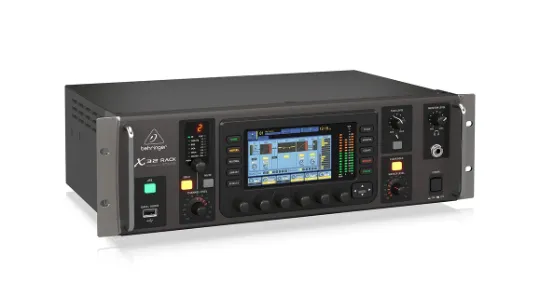

Behringer X32 Rack
Цифровой
Нужен там, где в зале много разноплановых номеров. Ключевое преимущество — сцены: звукорежиссёр настраивает звук под ансамбль, сохраняет сцену, переходит к следующему участнику, и так по цепочке. На выходе исполнителя нужная сцена загружается одной кнопкой, и всё работает. На аналоговом пульте то же самое приходится подстраивать в реальном времени под каждого — и если оператор что-то забыл, это видит весь зал.
Управляется с планшета по Wi-Fi: можно уйти в конец зала, послушать оттуда и подстроить, не возвращаясь к пульту. Обработка и эффекты встроены, отдельные приборы не нужны. Взамен требует подготовленного звукорежиссёра — без него часть возможностей просто не используется.
Пример: Behringer X32 Rack — компактный цифровой микшер со встроенным Wi-Fi-маршрутизатором, 40 входными каналами, 25 шинами и 16 программируемыми предусилителями MIDAS. Монтируется в рековую стойку, управляется с планшета из любой точки зала.
Сколько каналов брать
Считайте по формуле: микрофоны плюс линейные источники плюс запас на две-три позиции. Для зала на 100–200 мест с речью и фонограммой обычно достаточно 16–24 каналов. Для зала, где выступают хор или ансамбль, берите 24–32.
Практическое правило
Аналоговый — когда репертуар зала стабильный и укладывается в речь с фонограммой. Цифровой — когда в программе много разных номеров и есть человек, который умеет вести сцены. Пульт, купленный «на вырост» без такого человека, будет работать на четверти возможностей.

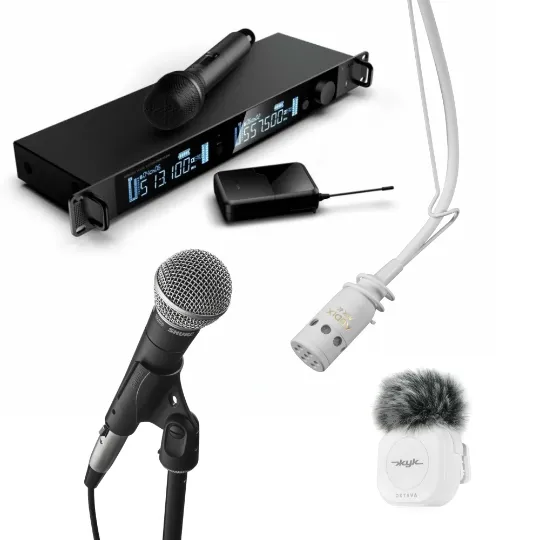

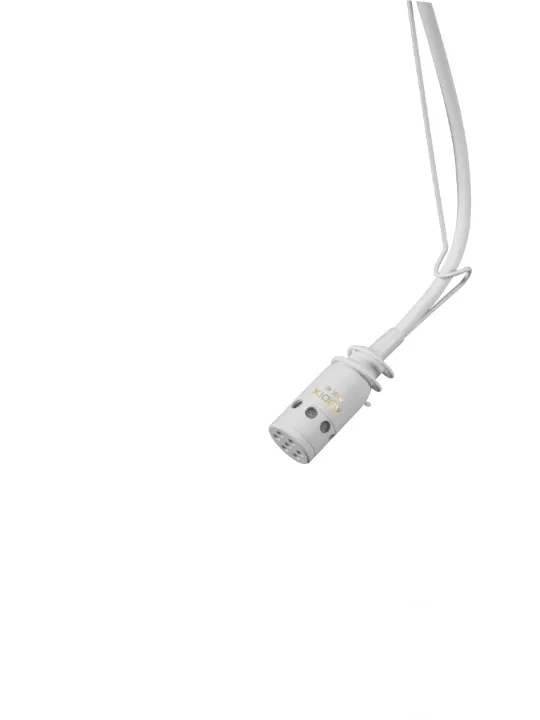

Сколько нужно
Минимум для зала — три-четыре микрофона: один-два на сцене, один в зале для вопросов и один запасной. Запасной не роскошь: севшая батарейка в середине мероприятия — самая частая аварийная ситуация в актовом зале. Для зала среднего размера рабочее число — 5–7 микрофонов. Считайте не по числу выступающих, а по числу одновременно работающих точек плюс резерв.

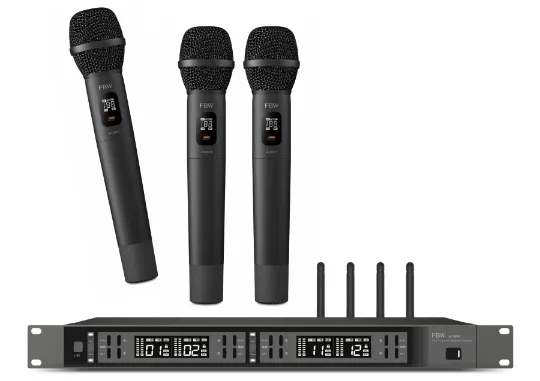

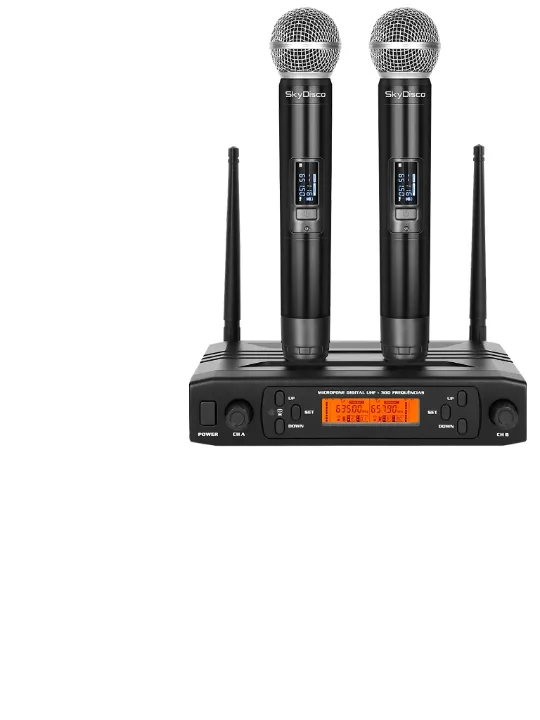

Проводные или радиосистемы
Радиосистемы дают свободу движения и убирают кабели со сцены. Взамен требуют батареек и внимания к частотной обстановке. Проводной микрофон не отключится и не сядет — для стационарной трибуны или пульта ведущего он часто правильнее и дешевле.
Частотная обстановка
Радиосистемы работают в определённых диапазонах, и часть из них требует регистрации. Развести частоты между собственными микрофонами несложно — это делается по инструкции за десять минут. Реальная проблема сегодня другая: эфир в городах загрязнён, и радиосистема может глушиться посторонними источниками, на которые вы никак не влияете. Для зала, где одновременно работают пять-семь радиомикрофонов, это стоит проверить до закупки, а не на мероприятии. Разбору диапазонов и требований мы посвятим отдельный материал
Как убрать обратную связь
Свист в микрофон — не поломка и не признак дешёвого оборудования. Это замкнувшийся акустический круг, и он разбирается по порядку.
Геометрия. Колонки должны стоять впереди микрофонов — ближе к залу, чем линия, на которой работает человек с микрофоном. Микрофон, вынесенный вперёд колонок, будет заводиться при любых настройках пульта.
Направленность. Речевой микрофон с кардиоидной характеристикой глушит звук, приходящий сзади. Разверните микрофон так, чтобы эта зона нечувствительности смотрела на колонку.
Эквализация. Обратная связь стартует на одной-двух конкретных частотах — там, где совпадают пики системы и помещения. Их вырезают узким фильтром на пульте. Цифровой пульт делает это точнее аналогового.
Подавитель обратной связи. Отдельный прибор или функция пульта, которая находит и режет проблемную частоту автоматически. Полезен, но не отменяет первые два пункта: если геометрия неверна, подавитель будет резать частоту за частотой, пока звук не станет глухим.
Распространённое заблуждение
Совет «говорите ближе к микрофону, тогда не заведётся» работает не всегда. Вплотную к губам микрофон сильнее подчёркивает низкие частоты и лучше ловит взрывные и шипящие звуки. В зале, который и без того гудит по низу, это скорее приближает систему к самовозбуждению, чем отдаляет. Работает связка: близко к микрофону плюс срез низких частот на канале пульта. Без среза выигрыш от близкой подачи съедается гулом. Само по себе расстояние ничего не решает — решают расстановка и настройка.
Совет «говорите ближе к микрофону, тогда не заведётся» работает не всегда. Вплотную к губам микрофон сильнее подчёркивает низкие частоты и лучше ловит взрывные и шипящие звуки. В зале, который и без того гудит по низу, это скорее приближает систему к самовозбуждению, чем отдаляет. Работает связка: близко к микрофону плюс срез низких частот на канале пульта. Без среза выигрыш от близкой подачи съедается гулом. Само по себе расстояние ничего не решает — решают расстановка и настройка.
Три конфигурации по вместимости
Ориентиры, а не готовые сметы. Точный состав зависит от данных, собранных на первом шаге.
100–300 мест | от 200 м²
Акустика:
Четыре активные системы по фронту и два сабвуфера
в широком зале добавляются боковые позиции
Пульт и микрофоны:
Цифровой пульт 24–32 канала
6–8 микрофонов
сценические мониторы

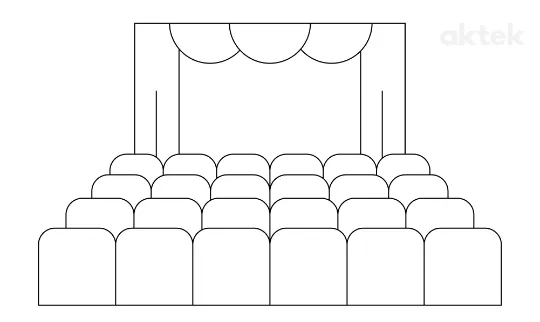

От 300 мест
Акустика:
Расчёт покрытия: подвес, направленная акустика, линейный массив
Пульт и микрофоны:
По проекту служебная линия звукорежиссёра
Почему здесь нет суммарной мощности
Мощность акустики указывают по-разному: пиковую и длительную, общую и раздельно по полосам. У одной и той же модели в каталогах встречаются цифры, отличающиеся почти вдвое, — и складывать их между собой бессмысленно. Сумма ватт не отвечает на вопрос, услышит ли вас последний ряд. Отвечают на него другие вещи: сколько источников звука в зале, где они стоят, куда направлены и какой у них угол раскрытия. Поэтому конфигурация здесь задана количеством и размещением, а не числом на корпусе.
Мощность акустики указывают по-разному: пиковую и длительную, общую и раздельно по полосам. У одной и той же модели в каталогах встречаются цифры, отличающиеся почти вдвое, — и складывать их между собой бессмысленно. Сумма ватт не отвечает на вопрос, услышит ли вас последний ряд. Отвечают на него другие вещи: сколько источников звука в зале, где они стоят, куда направлены и какой у них угол раскрытия. Поэтому конфигурация здесь задана количеством и размещением, а не числом на корпусе.

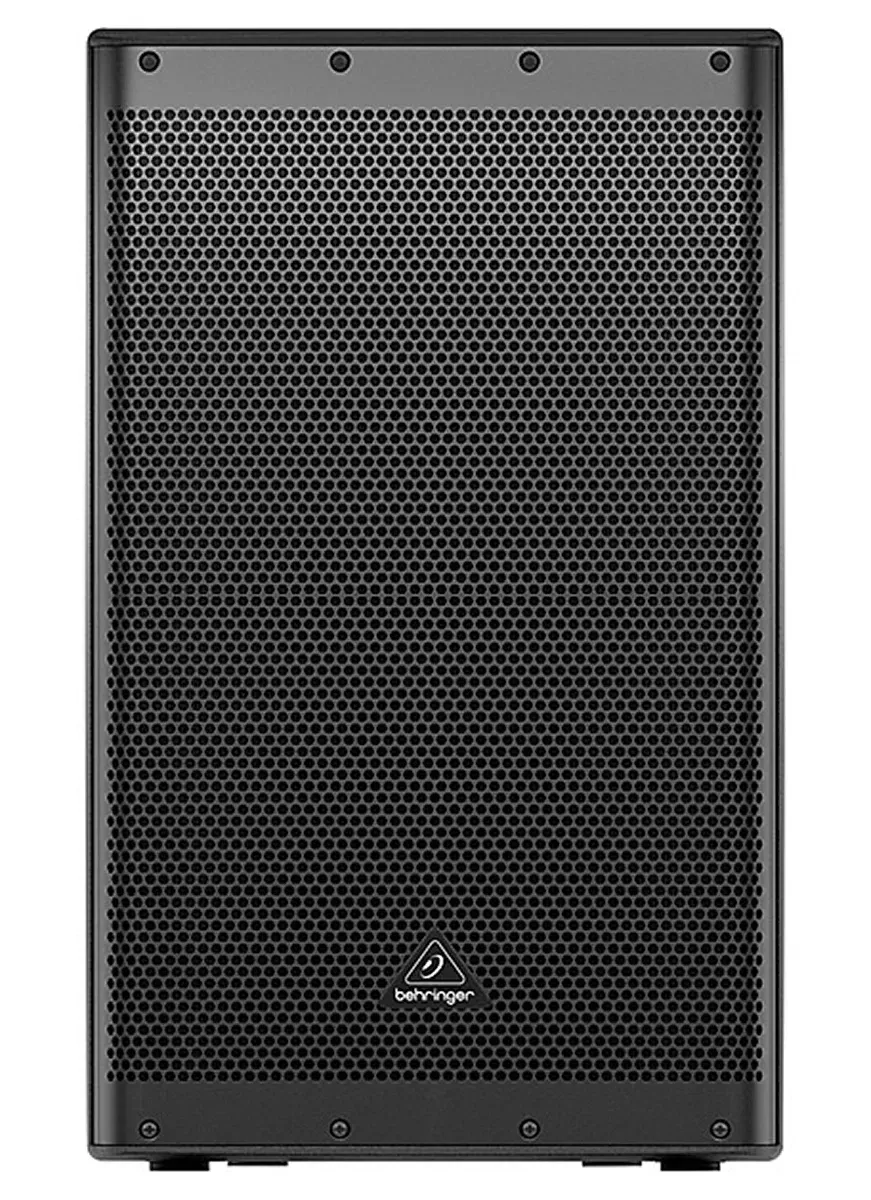

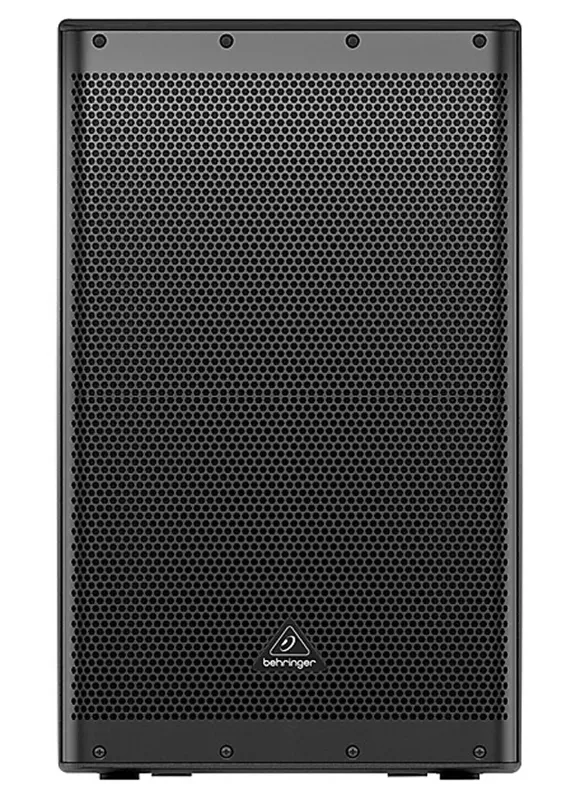

Behringer DR115DSP

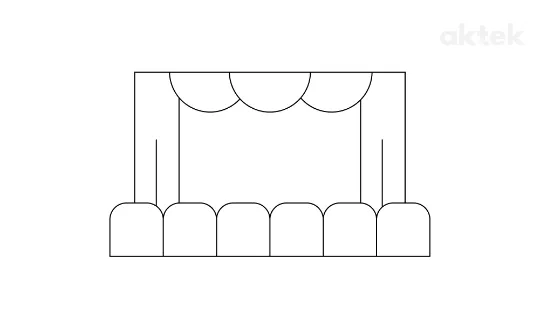

ЗАЛ ДО 100 МЕСТ: Достаточно Пары колонок
Такой зал целиком закрывают две активные колонки на 15-дюймовых динамиках, поставленные на стойки по краям сцены. Сабвуфер здесь опционален: в небольшом помещении он часто не раскрывается, и для речи с фонограммой пары колонок достаточно. Если в зале регулярно идут танцевальные номера, добавляется активный 15-дюймовый сабвуфер — вместе с сателлитами он ровно передаст и речь, и фонограмму на сто человек.
Подходящий вариант — акустическая система Behringer DR115DSP, в качестве сабвуфера Behringer B1200D-PRO. К ним понадобятся стойки, кабели и аналоговый микшерный пульт. Встроенный Bluetooth позволяет поставить фонограмму без ноутбука — удобно на репетициях, когда звукорежиссёра нет в зале.

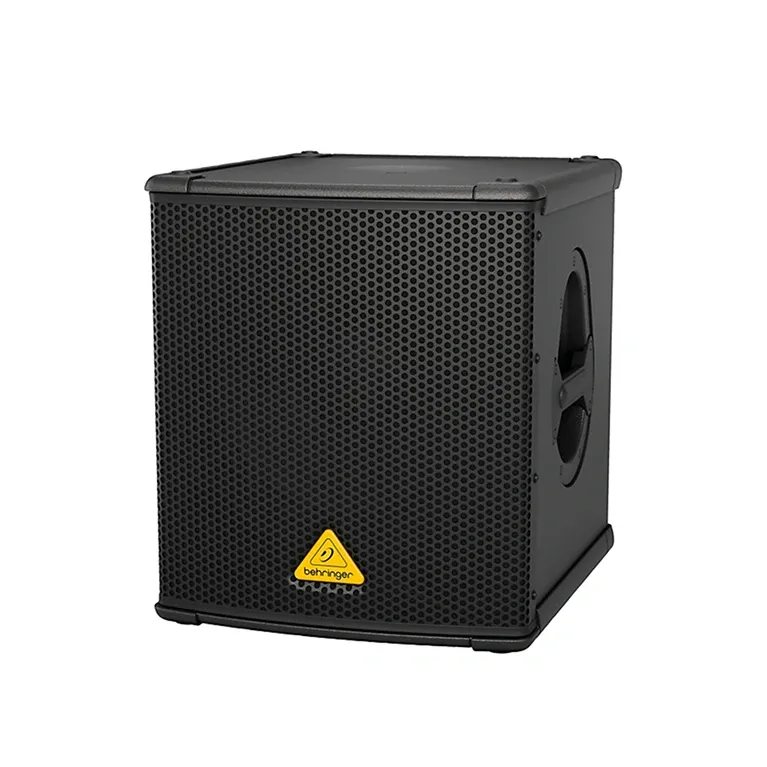

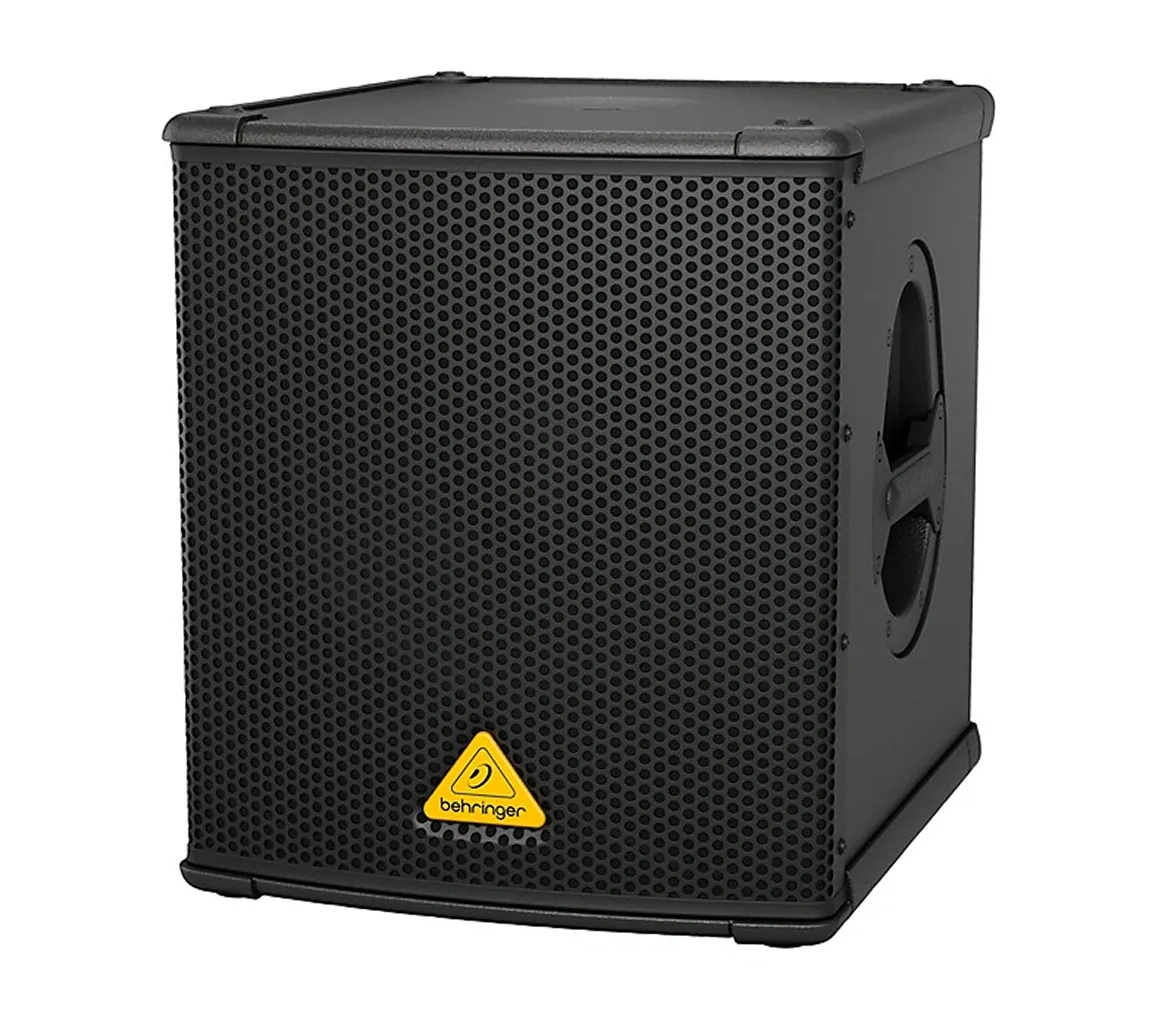

Behringer B1200D-PRO

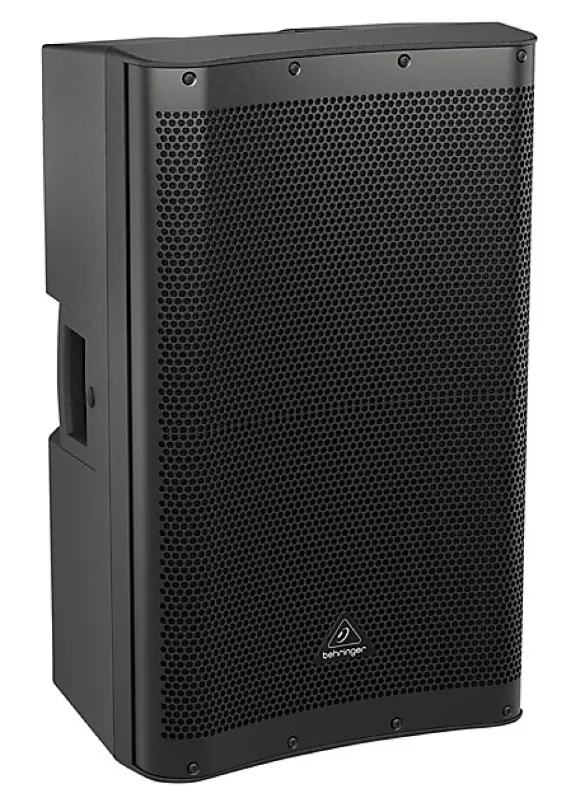

Behringer DR115DSP
ЗАЛ ДО 100 МЕСТ
Такой зал целиком закрывают две активные колонки на 15-дюймовых динамиках, поставленные на стойки по краям сцены. Сабвуфер здесь опционален: в небольшом помещении он часто не раскрывается, и для речи с фонограммой пары колонок достаточно. Если в зале регулярно идут танцевальные номера, добавляется активный 15-дюймовый сабвуфер — вместе с сателлитами он ровно передаст и речь, и фонограмму на сто человек.
Подходящий вариант — акустическая система Behringer DR115DSP, в качестве сабвуфера Behringer B1200D-PRO. К ним понадобятся стойки, кабели и аналоговый микшерный пульт. Встроенный Bluetooth позволяет поставить фонограмму без ноутбука — удобно на репетициях, когда звукорежиссёра нет в зале.
Подходящий вариант — акустическая система Behringer DR115DSP, в качестве сабвуфера Behringer B1200D-PRO. К ним понадобятся стойки, кабели и аналоговый микшерный пульт. Встроенный Bluetooth позволяет поставить фонограмму без ноутбука — удобно на репетициях, когда звукорежиссёра нет в зале.

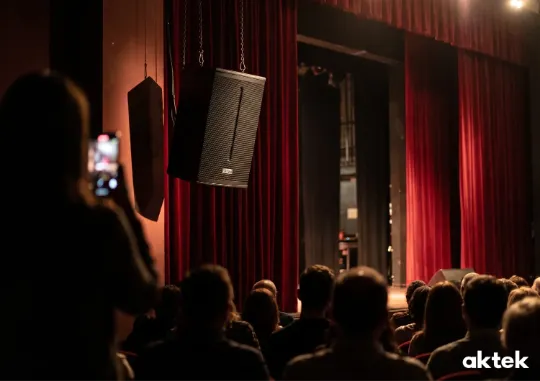

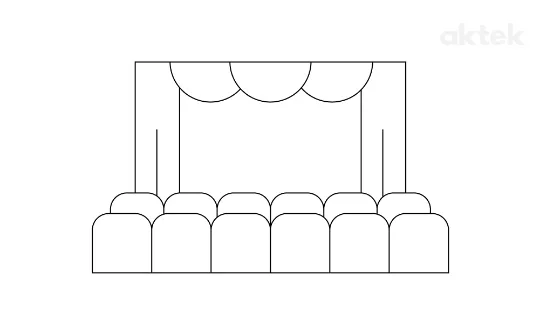

Зал на 100–300 мест: Фронтальной пары уже мало
Рабочая конфигурация — четыре активные системы, разнесённые по фронту, и два сабвуфера; в широком зале добавляются боковые позиции. Из каталога под этот размер зала подходят FBT X-PRO 115A — двухполосные активные системы с 15-дюймовым низкочастотным динамиком и 1-дюймовым высокочастотным компрессионным драйвером, в паре с сабвуферами FBT Mitus 118FSA.

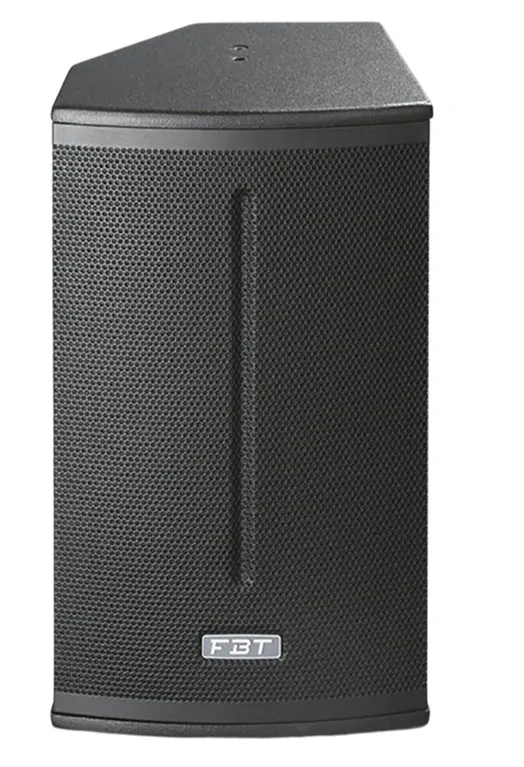

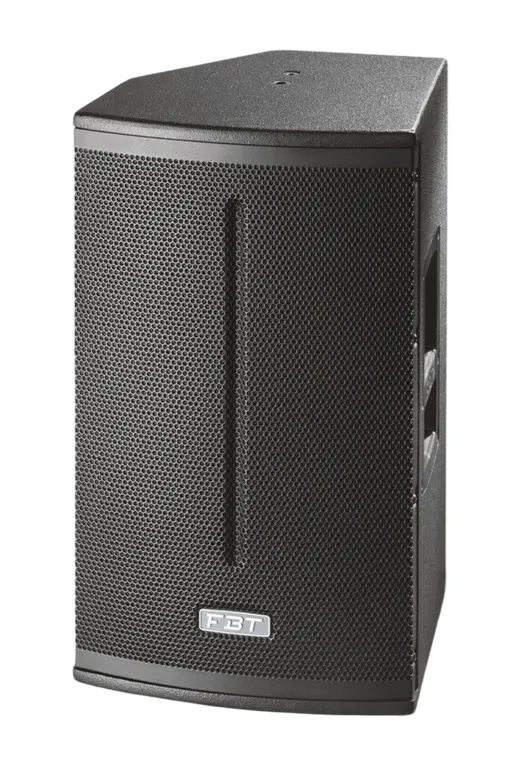

FBT X-PRO 115A

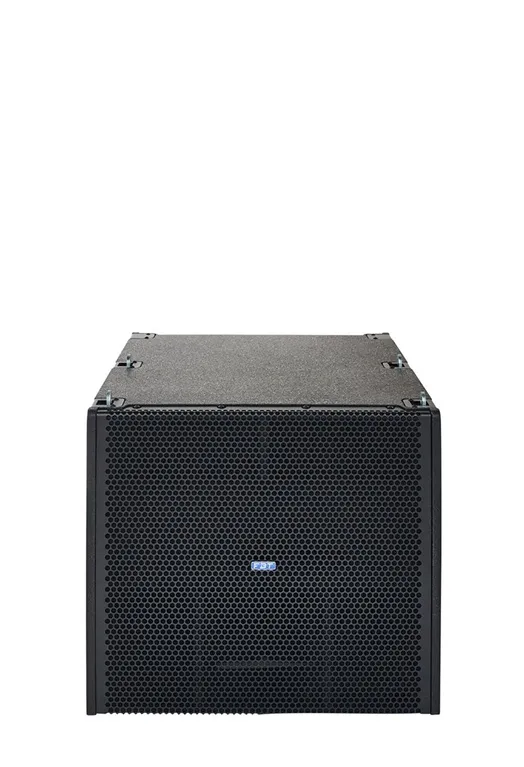

FBT Mitus 118FSA
FBT X-PRO 115A
Зал на 100–300 мест
Фронтальной пары здесь уже мало. Рабочая конфигурация — четыре активные системы, разнесённые по фронту, и два сабвуфера; в широком зале добавляются боковые позиции. Из каталога под этот размер зала подходят FBT X-PRO 115A — двухполосные активные системы с 15-дюймовым низкочастотным динамиком и 1-дюймовым высокочастотным компрессионным драйвером, в паре с сабвуферами FBT Mitus 118FSA.
FBT Mitus 118FSA

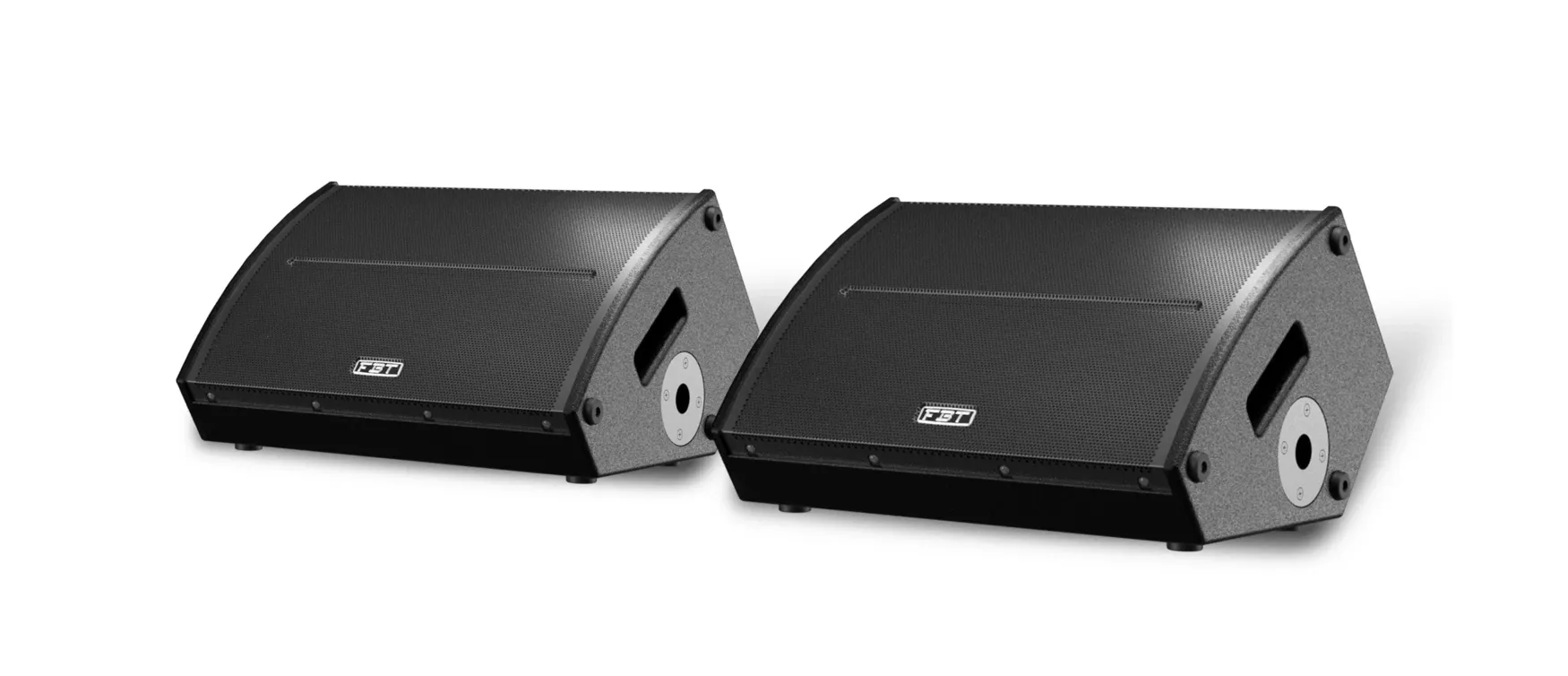

Если сцена большая и глубокая, к комплекту добавляются сценические мониторы — например, FBT X-PRO 112MA. Без них выступающие не слышат себя и начинают форсировать голос, что сразу отражается на звуке в зале.
FBT X-PRO 112MA

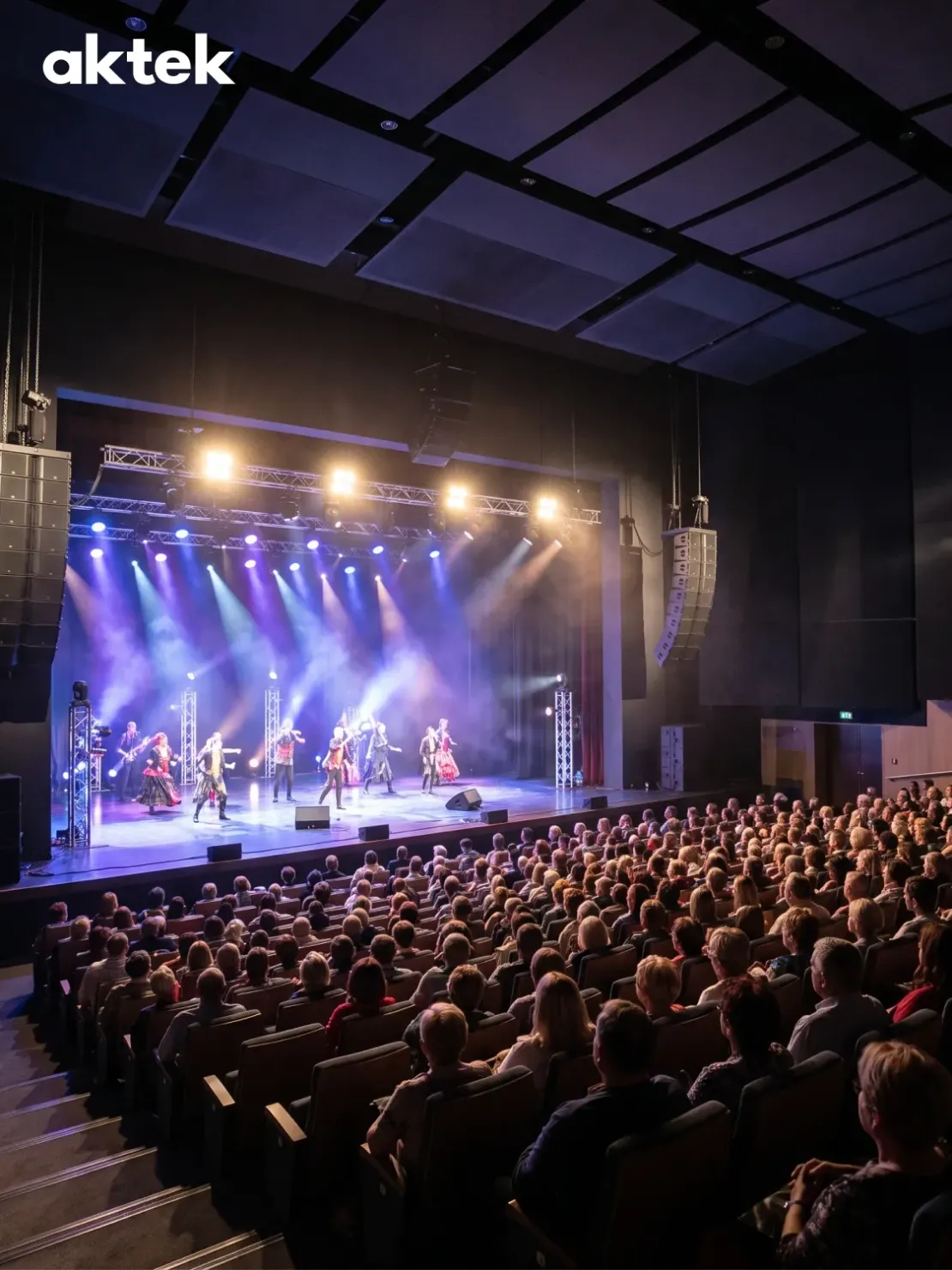

Зал от 300 мест: Комплект не собирают, а рассчитывают
Универсальной сборки нет. Здесь считают покрытие: углы раскрытия каждой колонки, точки подвеса, уровень на первом и последнем ряду. Такой зал закрывают либо линейным массивом, либо системой из нескольких зон. Это проектный расчёт, а не подбор по каталогу — и начинать его нужно до того, как в смету попадут конкретные модели.

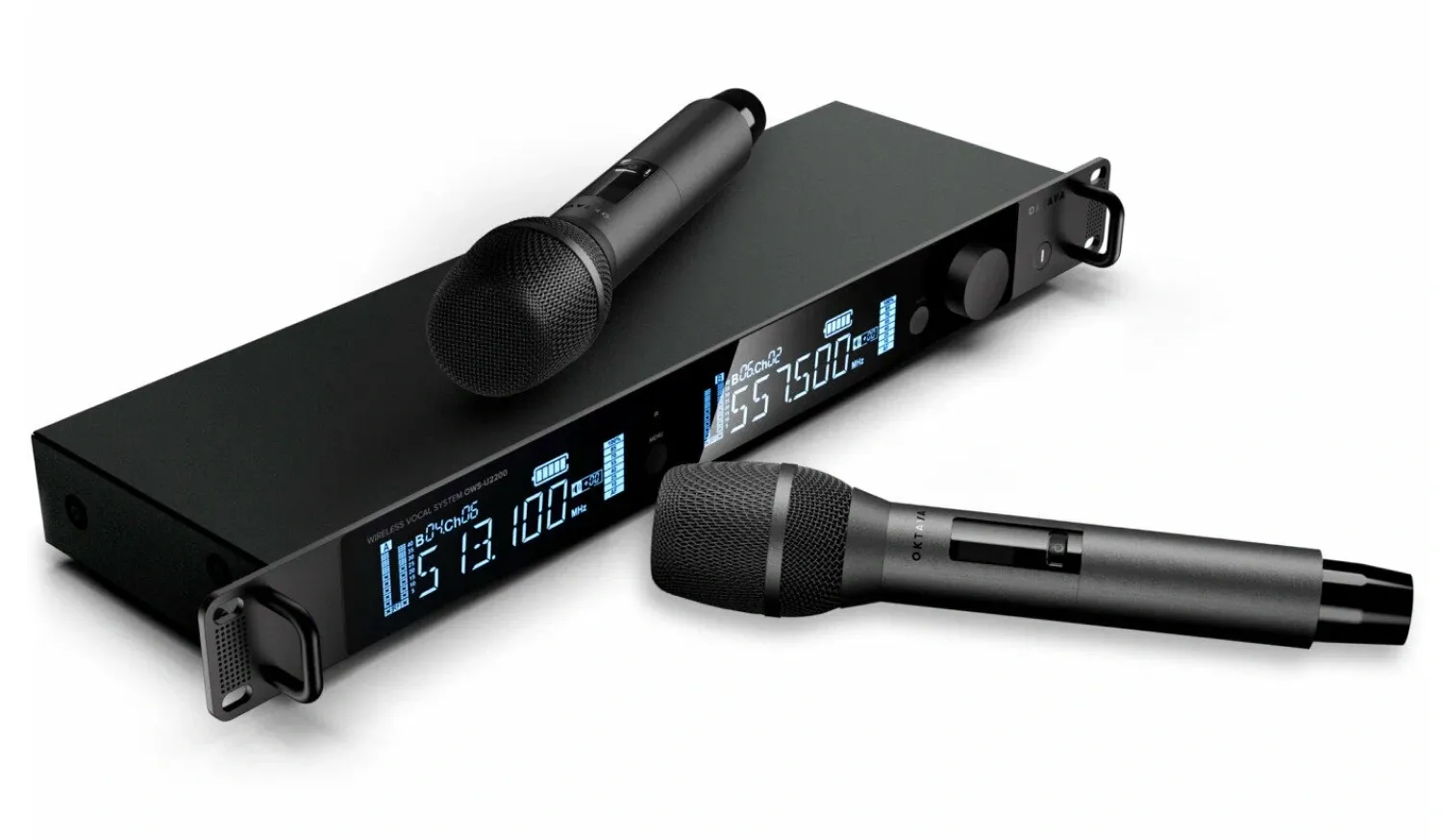

Октава OWS-U2200H-B
По микрофонам для больших залов стоит сразу закладывать проверенные рабочие лошадки, а не бюджетные комплекты: например, радиосистему Октава OWS-U2200H-B. Здесь же обычно появляется служебная линия для звукорежиссёра.

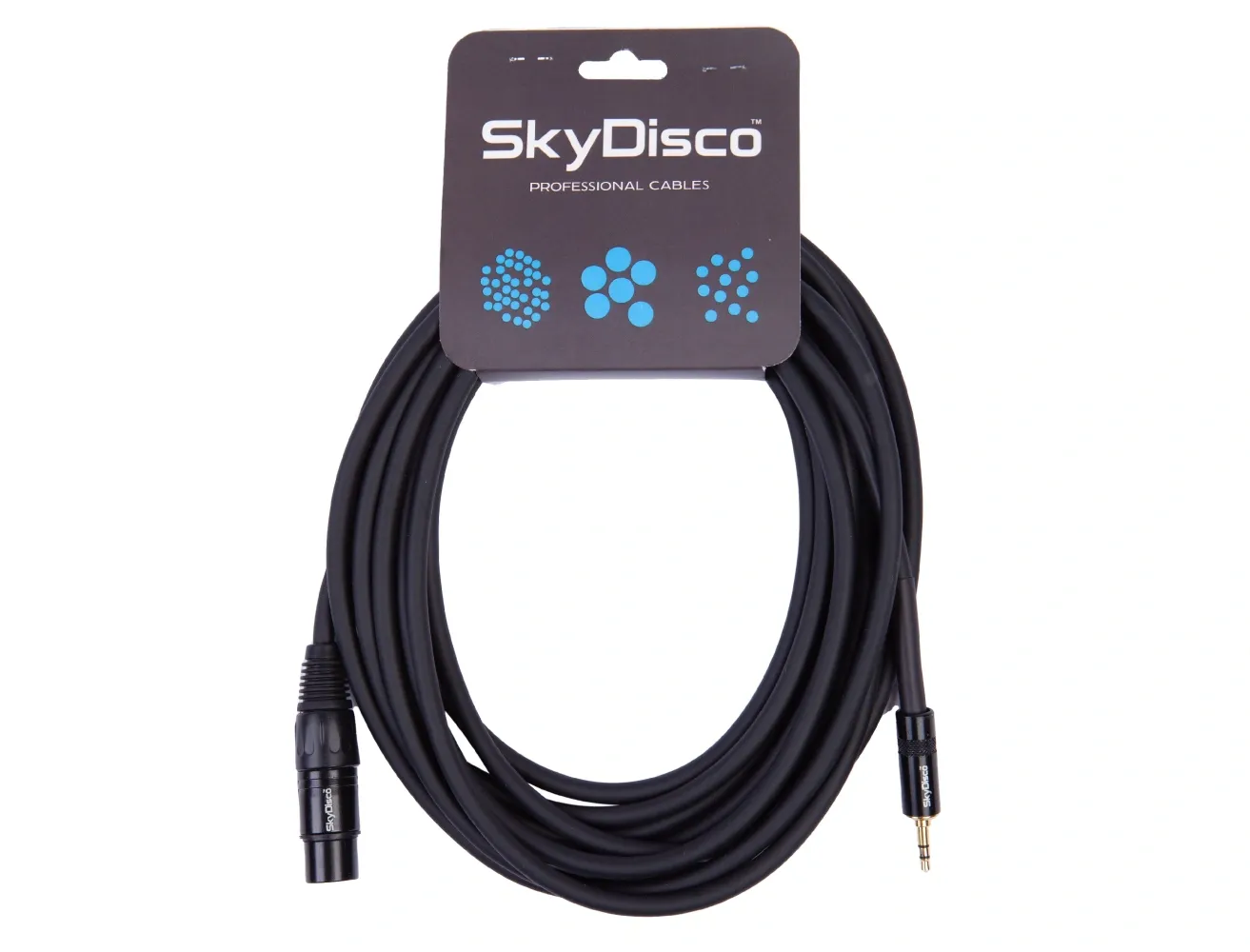

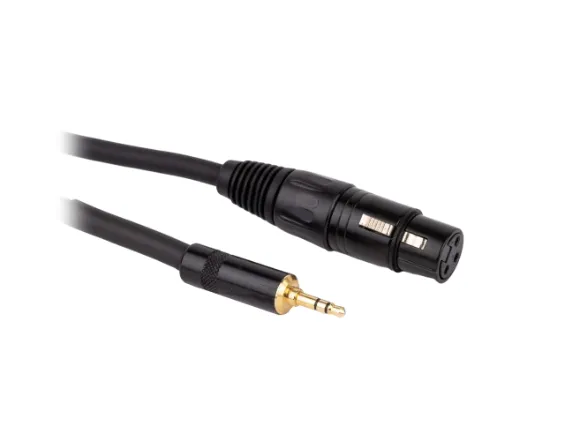

коммутация

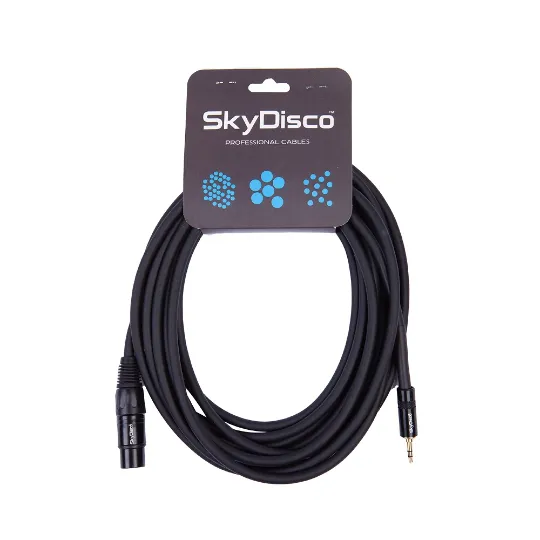

Кабели SkyDisco: медный проводник, двойное экранирование — оплётка и фольга — для защиты сигнала от наводок. Длина подбирается под конкретный зал, готовые отрезы избавляют от лишних переходников на трассе.
коммутация
Кабели SkyDisco: медный проводник, двойное экранирование — оплётка и фольга — для защиты сигнала от наводок. Длина подбирается под конкретный зал, готовые отрезы избавляют от лишних переходников на трассе.
Бюджет и порядок закупки
Для школы, дома культуры или колледжа техническая часть — половина задачи. Вторая половина — провести покупку так, чтобы она прошла через бухгалтерию и закрылась документами.
Коммерческое предложение под смету, с расшифровкой по позициям и характеристиками.
Помощь с техническим заданием — формулировки характеристик так, чтобы под них подходило работоспособное оборудование, а не случайный набор позиций.
Счёт на юридическое лицо, оплата по безналичному расчёту.
Закрывающие документы: универсальный передаточный документ либо счёт-фактура и товарная накладная.
Гарантия производителя и порядок обращения в сервис.
Совет по формированию сметы: закладывайте расходники и запас отдельной строкой. Батарейки, кабели на замену, запасной микрофон — то, что понадобится через год, когда бюджет будет уже израсходован. Строка на 3–5% от стоимости комплекта снимает эту проблему на несколько лет вперёд.
Про монтаж и подбор
АКТЕК подбирает и поставляет оборудование, помогает сформулировать техническое задание и согласовывает состав комплекта с тем, кто будет выполнять монтаж, — вашим подрядчиком или собственной технической службой.
Отдельные позиции можно послушать в шоуруме до оплаты счёта — по договорённости с менеджером.
АКТЕК подбирает и поставляет оборудование, помогает сформулировать техническое задание и согласовывает состав комплекта с тем, кто будет выполнять монтаж, — вашим подрядчиком или собственной технической службой.
Отдельные позиции можно послушать в шоуруме до оплаты счёта — по договорённости с менеджером.
КОНСУЛЬТАЦИЯ, НА КОТОРУЮ МОЖНО ПОЛОЖИТЬСЯ
Наши специалисты не просто «продавцы», а настоящие эксперты. Приходите с вопросами — мы любим на них отвечать.
Мы поможем:
подобрать технику под ваши цели — для дома, подарка, работы или бизнеса;
объяснить, как подключить и настроить оборудование;
разобраться в характеристиках и подобрать оптимальный вариант по бюджету.
КОНСУЛЬТАЦИЯ, НА КОТОРУЮ МОЖНО ПОЛОЖИТЬСЯ
Наши специалисты не просто «продавцы», а настоящие эксперты. Приходите с вопросами — мы любим на них отвечать.
Мы поможем:
подобрать технику под ваши цели — для дома, подарка, работы или бизнеса;
объяснить, как подключить и настроить оборудование;
разобраться в характеристиках и подобрать оптимальный вариант по бюджету.
Чек-лист перед закупкой
Если все пункты закрыты — можно идти к смете. Если нет — расчёт будет опираться на догадки.
Посчитаны посадочные места и площадь зала в квадратных метрах
Измерена высота потолков, отмечены точки возможного подвеса
Сделан тест хлопком, результат зафиксирован
Отмечено, чем обиты кресла — тканью, деревом или пластиком
Перечислены форматы мероприятий на год вперёд
Решено, выезжает ли техника из зала и нужен ли второй комплект
Определено, кто работает за пультом и какая у него подготовка
Посчитано число микрофонов с запасом, выбраны типы под задачи
Проверено, нужна ли трансляционная линия для оповещения по зданию
Проверена частотная обстановка, если радиосистем больше трёх
Расходники и запас заложены отдельной строкой сметы
Состав комплекта согласован с тем, кто будет выполнять монтаж
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Сколько ватт нужно на зал в 200 человек?
Ответа в ваттах у этого вопроса нет. Мощность в каталогах считают по-разному — пиковую и длительную, общую и по полосам, — и цифры для одной модели расходятся почти вдвое.
Ориентируйтесь на конфигурацию: до 100 мест — две активные колонки на 15-дюймовых динамиках, на 100–300 — четыре плюс два сабвуфера, от 300 — расчёт покрытия под конкретное помещение. Если запаса не хватает, это видно по максимальному звуковому давлению и углу раскрытия, а не по сумме ватт.
Ориентируйтесь на конфигурацию: до 100 мест — две активные колонки на 15-дюймовых динамиках, на 100–300 — четыре плюс два сабвуфера, от 300 — расчёт покрытия под конкретное помещение. Если запаса не хватает, это видно по максимальному звуковому давлению и углу раскрытия, а не по сумме ватт.
С чего начать выбор звука для актового зала?
С данных о помещении, а не с каталога. Посадочные места, площадь, высота потолков, материалы отделки и результат теста хлопком. Дальше — список мероприятий на год. Эти две вещи определяют весь состав комплекта.
Активная или пассивная акустика для актового зала?
Активная — если комплект стоит на сцене и обслуживается своими силами. Пассивная — если система подвешивается и её проектирует специалист: наверх идёт только акустический кабель, а усилитель остаётся в стойке, где его удобно обслуживать.
Нужен ли сабвуфер?
Если зал небольшой и в нём проходят только собрания — нет. Речевой диапазон полностью укладывается в широкополосные системы, а в маленьком помещении сабвуфер часто просто не раскрывается. Он нужен, когда в зале идут концерты, танцевальные номера и фонограмма.
Сколько микрофонов нужно актовому залу?
Минимум — три-четыре: один-два на сцене, один для вопросов из зала, один запасной. Для зала среднего размера рабочее число — 5–7. Считайте не по числу выступающих, а по числу одновременно работающих точек плюс резерв. Для больших залов добавляется служебная линия звукорежиссёра.
Аналоговый или цифровой пульт?
Аналоговый — если мероприятия типовые: речь и фоновая музыка, без сложных задач. Цифровой — если в программе много разных номеров и нужно сохранять сцены под каждого выступающего. Второй вариант требует подготовленного звукорежиссёра: без него часть возможностей пульта останется невостребованной.
Что такое трансляционная акустика и нужна ли она школе?
Это система на линии 100 вольт: сигнал передаётся повышенным напряжением, на каждой колонке стоит согласующий трансформатор, и к одной линии можно подключить десятки динамиков по всему зданию. Школе она нужна, если зал совмещён с системой оповещения или требуется звук в фойе и коридорах. Для концертов в зале она не подходит — это отдельная система.
Почему заводятся микрофоны и как это исправить?
Микрофон попадает в зону действия колонки, и сигнал замыкается в круг. Первое, что нужно проверить, — расстановка: колонки должны стоять ближе к залу, чем человек с микрофоном. Дальше — разворот микрофона зоной нечувствительности к колонке и вырезание проблемных частот на пульте.
Можно ли обойтись без акустической обработки зала?
Если тест хлопком даёт короткий сухой щелчок — да. Если за щелчком тянется гул, обработка окупится быстрее, чем более дорогая акустика. Рабочий минимум — акустические панели и пара басовых ловушек, плюс плотные шторы и ковровое покрытие в проходах. Панели во многих школах делают своими силами.
Работаете ли вы с бюджетными учреждениями?
Да. Выставляем коммерческое предложение под смету и счёт на юридическое лицо, предоставляем закрывающие документы, помогаем сформулировать техническое задание под задачу зала.
С чего начать
Пройдите по чек-листу и снимите данные о зале — это займёт вечер и не будет стоить ничего. С этими цифрами разговор о комплекте становится расчётом, а не перебором каталога.
Готовые конфигурации для залов, школ и домов культуры собраны в разделе «Готовые решения». Если зал нестандартный или в нём совмещены концерты и оповещение, пришлите данные из чек-листа — соберём состав под ваше помещение и подготовим коммерческое предложение.
Готовые конфигурации для залов, школ и домов культуры собраны в разделе «Готовые решения». Если зал нестандартный или в нём совмещены концерты и оповещение, пришлите данные из чек-листа — соберём состав под ваше помещение и подготовим коммерческое предложение.
ЧТО ПОСМОТРЕТЬ В КАТАЛОГЕ
Соберите свой комплект или подберите отдельный компонент:
Не знаете, с чего начать — оставьте заявку, и эксперт AKTEK подберёт комплект под ваш голос, помещение и бюджет.
Не знаете, с чего начать — оставьте заявку, и эксперт AKTEK подберёт комплект под ваш голос, помещение и бюджет.
