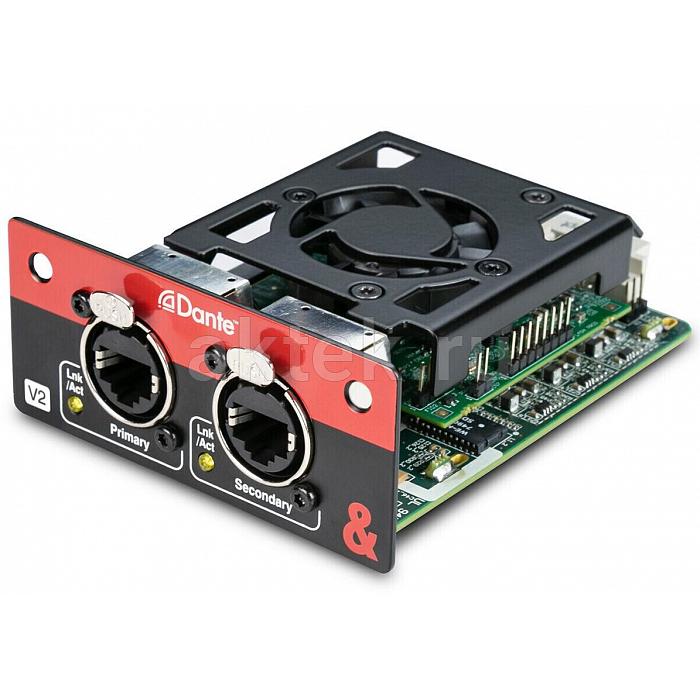

Карта расщирения Allen & Heath M-SQ-DANT64-AX
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- Allen&Heath
- Модель
- & Heath M-SQ-DANT64-AX
- Тип
- Интерфейсная карта Dante
- Конфигурация входов/выходов
- 64 х 64
- Цифровые входы
- 64 входа
- Цифровые выходы
- 64 выхода
- Частота дискретизации
- 48 / 96 кГц
- Сетевые разъёмы
- 2 х etherCON
- Сетевой интерфейс
- Gigabit Ethernet
- Режимы портов
- Резервирование, встроенный коммутатор
- Протокол
- Dante Audio over IP
- Совместимость с AES67
- Есть
- Dante Domain Manager
- Есть
- Управление
- Dante Controller
- Синхронизация
- Внутренняя, от сети Dante
- Control Network Bridge
- Есть
- Установка
- Внутренний слот I/O Port
- Совместимость
- Allen & Heath SQ, AHM
Описание товара
Карта расширения Allen & Heath M-SQ-DANT64-AX превращает микшер серии SQ в полноценный узел Dante-сети с двунаправленным потоком на 64 канала. Это опциональный модуль для интеграции цифрового пульта в инфраструктуру современной студии, концертной площадки или инсталляции, где звук распределяется по IP. Карта работает с собственным разрешением SQ — до 96 кГц — и открывает прямой маршрут к стейджбоксам, беспроводным системам, усилителям и рабочей станции без промежуточных преобразований.Схема и конструкция M-SQ-DANT64-AX
Модуль выполнен в форм-факторе опционной карты, которая устанавливается в слот расширения микшеров серии SQ. На борту — интерфейс Dante с поддержкой 64 входов и 64 выходов одновременно. Ключевая особенность — переключаемая частота дискретизации: карта работает как на 96 кГц, сохраняя оригинальное разрешение SQ, так и на 48 кГц для совместимости с сетями, построенными вокруг этого стандарта. Такой переключатель решает типовую проблему интеграции: не нужно подгонять весь рабочий парк под одну частоту или ставить дополнительные конвертеры. Сигнал передаётся по обычной Ethernet-инфраструктуре, маршрутизация задаётся через Dante Controller, что даёт гибкость при перекоммутации без физического перетыкания кабелей. Поскольку карта работает в родном цифровом домене микшера, потерь на дополнительных аналого-цифровых преобразованиях нет.
Применение
Основной сценарий — расширение возможностей микшера SQ в системах, где Dante уже стал стандартом. Карта позволяет подключать стейджбоксы и экспандеры серии DT, беспроводные радиосистемы с Dante-выходом, усилители с сетевым входом, внешние микрофонные предусилители и любые другие совместимые устройства. В студийной работе модуль открывает прямую многоканальную запись в DAW по одному сетевому кабелю — до 64 дорожек одновременно. На концерте удобно делать цифровой сплит сигнала на запись, broadcast или мониторный пульт без аналоговых разветвителей. В инсталляциях карта вписывает SQ в распределённую систему озвучивания, где источники и зоны разнесены по зданию. Место в сигнальной цепи — внутри микшера, между его шинами и внешней сетью.
Серия и исполнение
M-SQ-DANT64-AX относится к линейке опциональных карт для микшеров Allen & Heath серии SQ. Это интерфейсный модуль, а не самостоятельное устройство: он устанавливается в слот расширения и не имеет собственного корпуса в привычном понимании. В семействе карт для SQ есть варианты под разные сетевые протоколы и форматы — данная модель выделяется именно полным дуплексом 64x64 канала и поддержкой работы на 96 кГц, что позволяет не жертвовать аудиоразрешением микшера при выходе в сеть. Подходит для владельцев SQ-5, SQ-6 и SQ-7, которым нужна Dante-интеграция.
