COLORLIGHT H2F оптический трансивер LED-экранов, дальность 15 км
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- COLORLIGHT
- Модель
- H2F
- Тип товара
- оптический трансивер LED-экрана
- Назначение
- передача сигнала системы LED-экрана
- Совместимость
- H16F)
- Количество каналов
- 2
- Разъёмы и интерфейсы
- RJ-45, Ethernet
- Интерфейсы управления
- Ethernet
- Скорость передачи данных
- 2,5 Гбит/с
- Номинальный ток
- 2 А
- Вес в упаковке
- 1800 г
- Габариты упаковки (Д×Ш×В)
- 400×300×160 мм
- Сфера применения
- системы светодиодных экранов
Описание товара
Когда управляющий сервер и LED-экран разнесены на сотни метров или километры, обычный витопарный Ethernet перестаёт справляться — здесь и подключается Colorlight H2F, волоконно-оптический трансивер для передачи сигнала цветности крупных светодиодных инсталляций. Устройство преобразует гигабитный сетевой поток от контроллера в оптический сигнал и обратно, работая в паре с аналогичным модулем на противоположной стороне трассы. Такой подход снимает ограничения медного кабеля по дальности и делает возможной установку экранов на фасадах зданий, стадионах и в парковых инсталляциях, где сервер физически удалён от полотна.Конструкция и особенности H2F

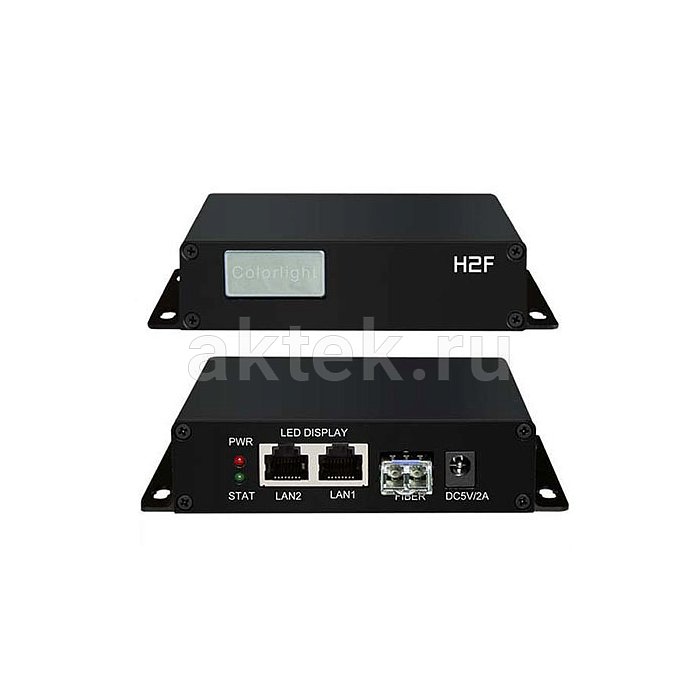

В передатчике применён лазерный диод с распределённой обратной связью (DFB LD) — источник с узкой спектральной линией, который стабильно работает на длинных пролётах одномодового волокна. Пропускная способность канала достигает 2,5 Гбит/с, чего хватает для трансляции видеосигнала на крупноформатное полотно без ужимания частоты кадров. Максимальная дистанция передачи по одномодовому оптическому кабелю — до 15 км, что покрывает практически любые сценарии внутри одного объекта или между корпусами. Для подключения оптики используется дуплексный разъём Fiber LC — стандарт для телеком-инсталляций, распространённый и удобный при разделке в монтажных шкафах. Со стороны сети установлены два порта Gigabit Ethernet RJ45 (LAN 1 и LAN 2), допускающие горячее подключение — переключать линии можно без обесточивания трансивера. Питание 5 В / 2 А постоянного тока, диапазон рабочих температур от 0 до 70 °C позволяет размещать модуль как в аппаратных, так и в приэкранных шкафах без активного охлаждения.
Применение

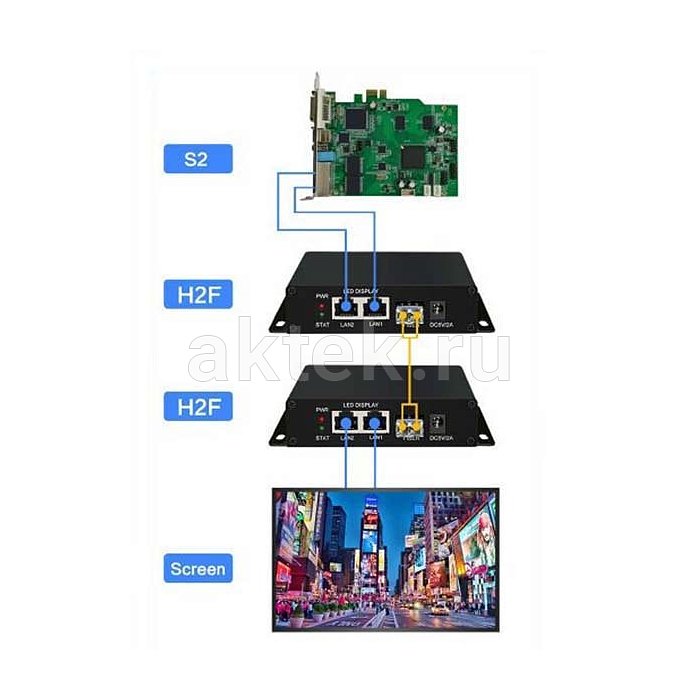

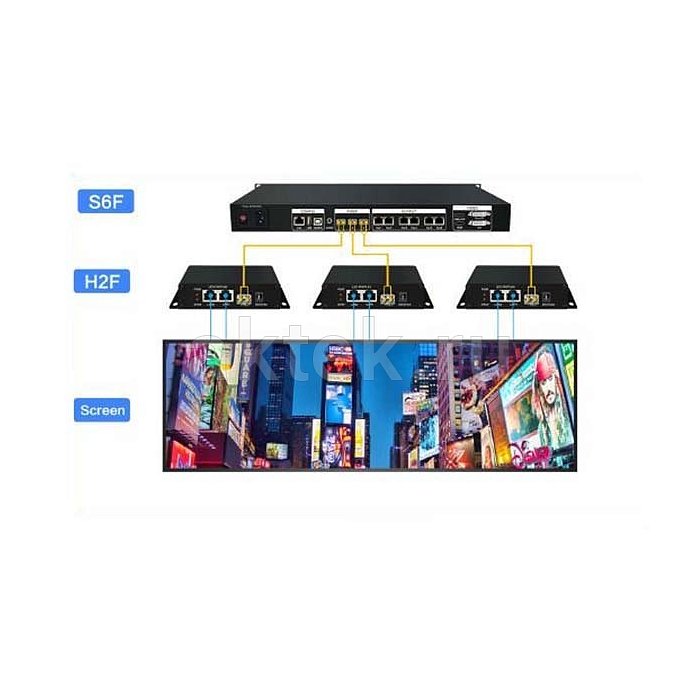

Основной сценарий — вынос управляющего контроллера светодиодного экрана на большое расстояние от самого полотна. Один модуль ставится рядом с сервером и принимает сигнал по RJ45, второй располагается у экрана и раздаёт данные на приёмные карты по такому же гигабитному порту. Между ними — одномодовое волокно, проложенное по существующей телеком-инфраструктуре объекта либо специально смонтированное для инсталляции. Два порта LAN на каждом модуле упрощают каскадирование и резервирование маршрутов. Важный нюанс совместимости: H2F не работает в паре с трансивером H16F — на обоих концах линии должен стоять именно H2F. При проектировании стоит заранее заложить питание 5 В / 2 А в обеих точках установки и предусмотреть оптические патч-корды с разъёмами LC.
Серия и исполнение
H2F относится к линейке оптических трансиверов Colorlight для профессиональных LED-систем. Внутри модельного ряда бренд разделяет устройства по пропускной способности и числу каналов: H2F — двухпортовое решение с каналом 2,5 Гбит/с на одномодовом волокне до 15 км, тогда как H16F ориентирован на другой формат передачи и с H2F напрямую не стыкуется. Такое разделение позволяет подбирать пару трансиверов под конкретную топологию: небольшой удалённый экран, распределённая мультиэкранная инсталляция или магистральная линия между объектами. При планировании закупки трансиверы берутся комплектом из двух одинаковых модулей на концы линии.
