DSPPA MAG-808 блок дистанционного управления трансляционной системой, 3U, дисплей сенсорный
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- DSPPA
- Модель
- MAG-808
- Тип товара
- блок дистанционного управления трансляционной системой
- Назначение
- управление системой трансляции и оповещения
- Высота в рэке
- 3U
- Функции обработки
- эквалайзер
- Поддерживаемые форматы
- MP3
- Встроенный плеер
- есть
- Дисплей
- сенсорный
- Фантомное питание
- 48 В
- Разъёмы и интерфейсы
- XLR, Phoenix, USB
- Питание
- 220 В / 24 В
- Масса
- 10 кг
- Вес в упаковке
- 10800 г
- Габариты упаковки (Д×Ш×В)
- 200×145×85 мм
Инструкция
Описание товара

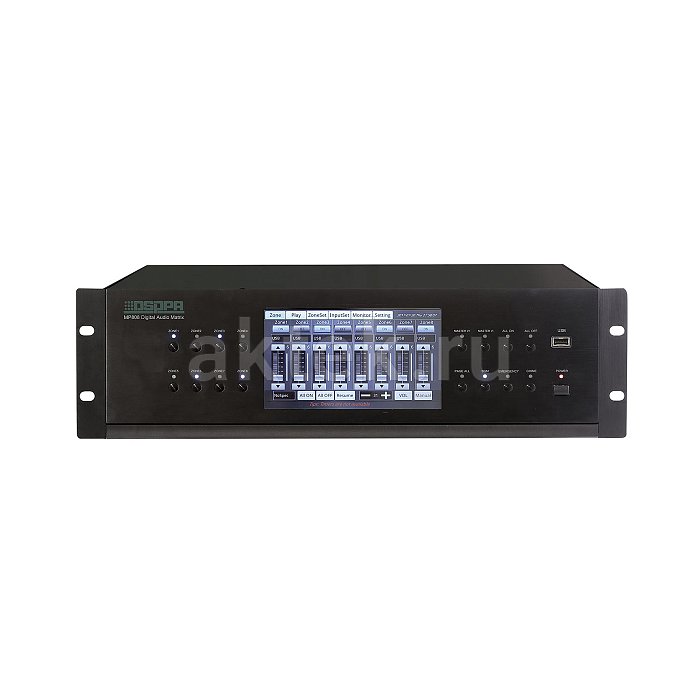

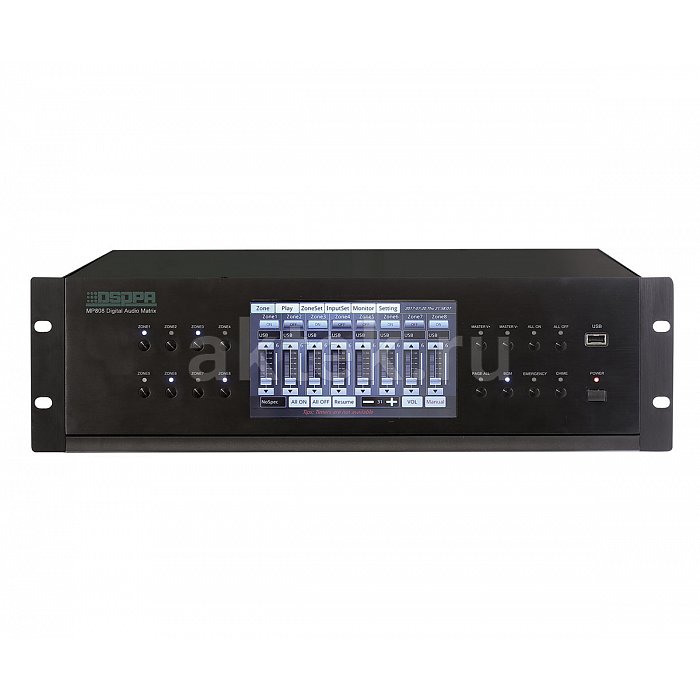

Матричная коммутация восьми входов и восьми выходов в одном корпусе с сенсорным управлением — базовая задача цифровой аудиоматрицы DSPPA MAG-808 для многозонной трансляции. Устройство собирает в себе функции источника, коммутатора и контроллера озвучивания, а 7-дюймовый сенсорный дисплей на передней панели позволяет управлять всеми маршрутизациями без внешнего компьютера. Подходит для торговых центров, гостиниц, офисных зданий, учебных заведений и других объектов, где требуется независимое озвучивание нескольких помещений с возможностью аварийного оповещения.Назначение и зоны

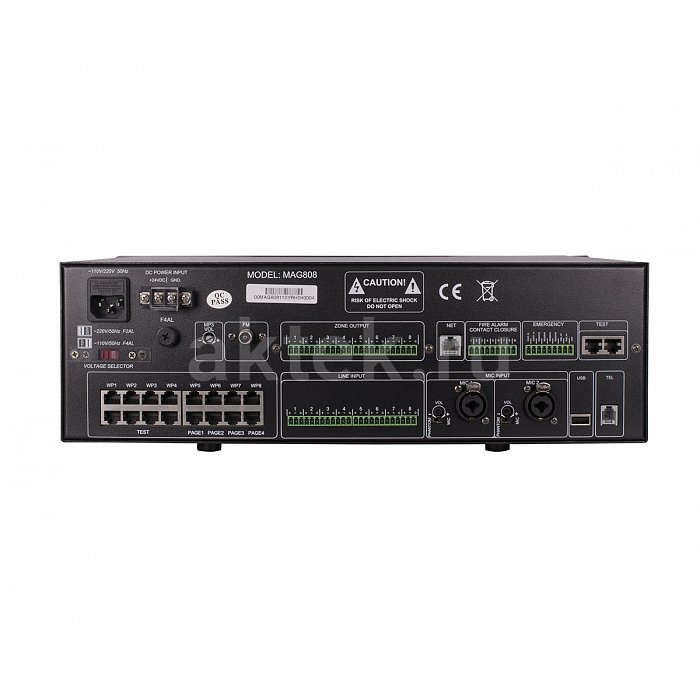

Матрица разводит сигнал по восьми выходным каналам, каждый из которых работает как самостоятельная зона со своим источником. На один выход можно отправить фоновую музыку с MP3-плеера, на другой — трансляцию FM-тюнера, на третий — коммерческие объявления с микрофонной консоли, при этом остальные зоны продолжают работать по своим сценариям. Восемь линейных входов на разъёмах Phoenix и два микрофонных combo XLR с фантомным питанием +48 В принимают внешние источники: студийные микрофоны, плееры, тюнеры, компьютеры. Отдельный вход EMC зарезервирован под сигнал системы аварийного оповещения. Для каждого входного канала предусмотрен семиполосный эквалайзер и регулятор громкости, что позволяет выровнять уровни разнородных источников под конкретное помещение.
Функции оповещения и управление
MAG-808 встраивается в систему автоматического аварийного оповещения через специализированный вход EMC — при поступлении тревожного сигнала матрица прерывает текущую трансляцию и передаёт сообщение во все зоны с высшим приоритетом. Программируемый таймер разрешает составить недельные расписания: включение фоновой музыки в рабочие часы, автоматические объявления о начале и окончании смены, звонки в учебных заведениях. Функция телефонного пейджинга даёт возможность передать речевое сообщение с обычного телефона, доступ защищён паролем от несанкционированного использования. К системе подключаются до четырёх выносных микрофонных консолей MAG-808R для пейджинга по выбранным зонам и до восьми настенных панелей управления MAG-808C и MAG-808S — они позволяют регулировать громкость и выбирать источник прямо из помещения. Дистанционное управление организовано через сеть с автоматической настройкой IP-адреса, работает с ПК и Android-устройств. Аудиомониторинг любого из восьми каналов ведётся с передней панели без разрыва трансляции.
Особенности модели MAG-808
Корпус выполнен в рэковом форм-факторе шириной 484 мм и высотой 132 мм (3U), масса 10 кг. Встроенная карта памяти на 4 ГБ хранит плей-листы для внутреннего плеера, объём расширяется до 32 ГБ — этого достаточно для библиотеки фоновой музыки и набора предзаписанных информационных сообщений. Питание от сети 220–240 В переменного тока дублируется резервным входом 24 В постоянного тока: при отключении основной сети матрица продолжает работу от аккумуляторного источника, что критично для систем оповещения на объектах с требованиями к бесперебойности. Гармонические искажения ниже 1% на 1 кГц, диапазон частот линейного тракта 20–20 000 Гц обеспечивает разборчивую передачу и речи, и музыкального сопровождения. MAG-808 монтируется в стандартную 19-дюймовую стойку рядом с трансляционными усилителями, к выходам которых подаются восемь предварительных сигналов для дальнейшего распределения по 100-вольтовым линиям громкоговорителей.
