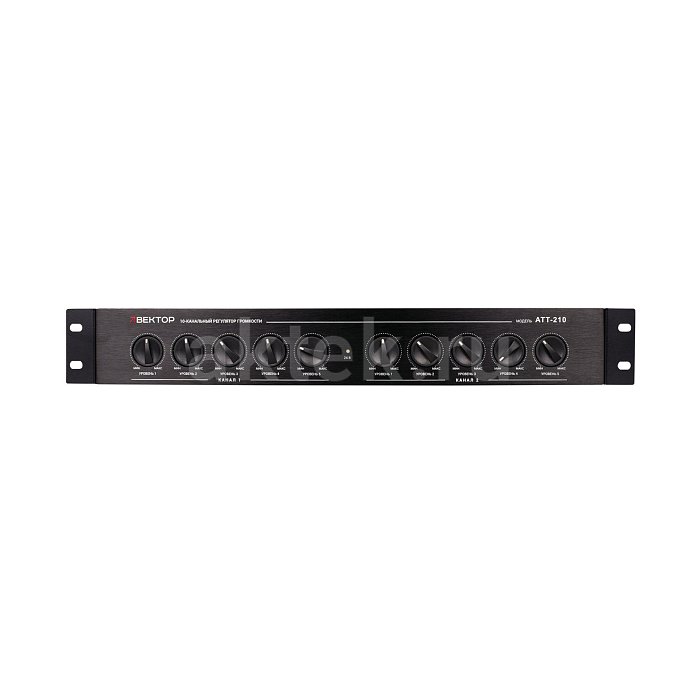

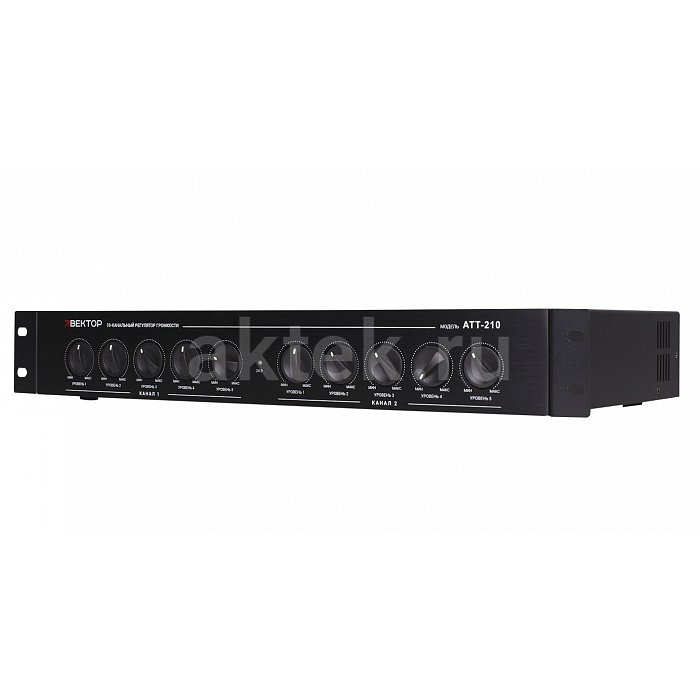

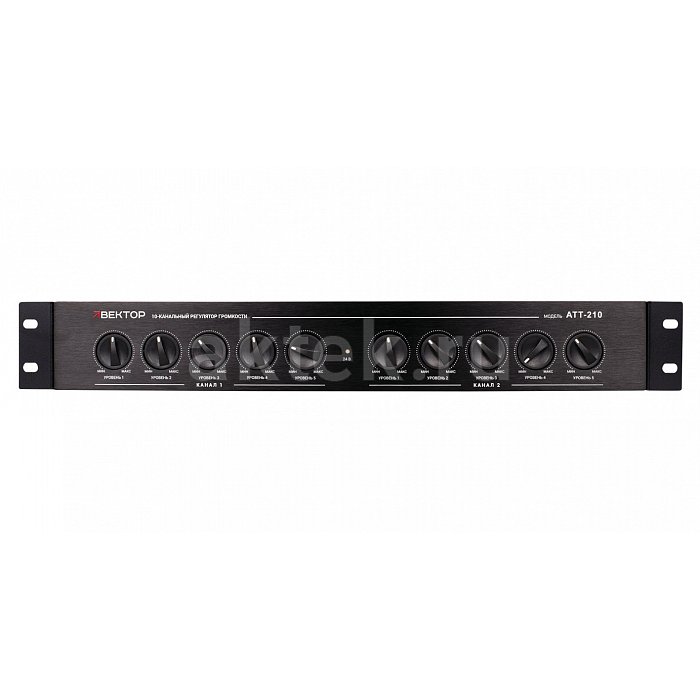

ВЕКТОР АТТ-210 регулятор громкости трансляционной системы, 10 зон, 1U
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- ВЕКТОР
- Модель
- АТТ-210
- Тип товара
- регулятор громкости трансляционной системы
- Назначение
- управление системой трансляции и оповещения
- Исполнение
- пассивное
- Высота в рэке
- 1U
- Количество зон
- 10
- Разъёмы и интерфейсы
- Phoenix
- Габариты
- 483×44×200 мм
- Масса
- 8 кг
- Вес в упаковке
- 8640 г
- Габариты упаковки (Д×Ш×В)
- 530×220×50 мм
Описание товара
Регулировка громкости по десяти независимым зонам с автоматическим отключением аттенюации при аварийном оповещении — задача, под которую сделан пассивный контроллер Вектор АТТ-210. Устройство встраивается в трансляционные системы 100В, где нужно раздельно управлять уровнем в разных помещениях объекта, а при сработке пожарной автоматики гарантированно выводить в каждую зону полный сигнал оповещения без ослабления.Назначение и зоны

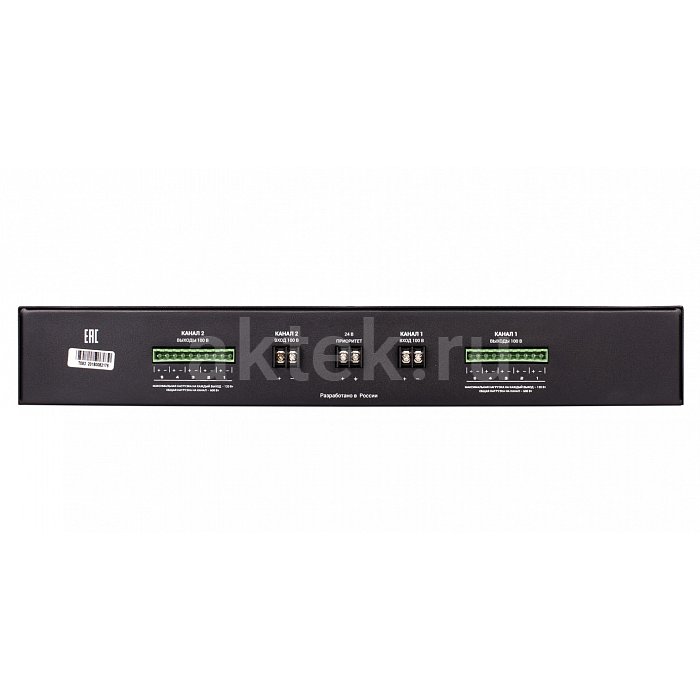

Модель обслуживает до десяти зон трансляции, распределяя сигнал с двух входных каналов на десять выходных линий. На каждый входной канал допускается подключение нагрузки суммарной мощностью не более 600 Вт, на отдельный выходной канал — не более 120 Вт. Такой запас закрывает типовые задачи фонового озвучивания и коммерческих объявлений в торговых центрах, офисных зданиях, образовательных и административных учреждениях, где помещения различаются по площади и требуют разного уровня громкости. Коммутация выполняется через винтовые клеммы и разъёмы Phoenix — стандартное решение для стационарного монтажа трансляционных линий 100В, удобное при прокладке магистралей и обслуживании.
Функции оповещения и управление
Ключевая функция АТТ-210 в системе речевого оповещения — принудительное отключение регулировки громкости при поступлении управляющего сигнала +24 В. В штатном режиме персонал объекта или интегратор задаёт комфортный уровень трансляции для каждой зоны локальными регуляторами. При переходе системы в аварийный режим сигнал оповещения проходит в линии на полной мощности независимо от того, в какое положение ранее были выведены аттенюаторы. Это требование к оборудованию систем оповещения и управления эвакуацией, и пассивная реализация обхода без активной электроники повышает надёжность канала прохождения тревожного сообщения. Управляющий вход +24 В стыкуется с выходами центральных блоков систем СОУЭ и панелей приоритетов, где формируется команда на аварийную трансляцию.
Особенности модели АТТ-210
Конструкция АТТ-210 — полностью пассивная, без собственных активных цепей усиления и без необходимости во внешнем питании тракта аттенюации. Пассивная схема исключает отказ регулятора из-за выхода из строя блока питания и упрощает эксплуатацию: обслуживание сводится к контролю контактных соединений на клеммной группе. Форм-фактор рассчитан на монтаж в стандартную 19-дюймовую стойку: габариты 483 x 44 x 200 мм соответствуют высоте 1U, что позволяет компактно разместить регулятор в одном рэке с трансляционными усилителями, микшер-усилителями и центральным блоком системы оповещения. Масса 8 кг обусловлена мощными коммутирующими элементами, рассчитанными на длительную работу под нагрузкой до 120 Вт на канал. Производитель предоставляет на приборы торговой марки Вектор гарантию три года, что закрывает типовой срок пусконаладки и первого цикла эксплуатации системы на объекте.
