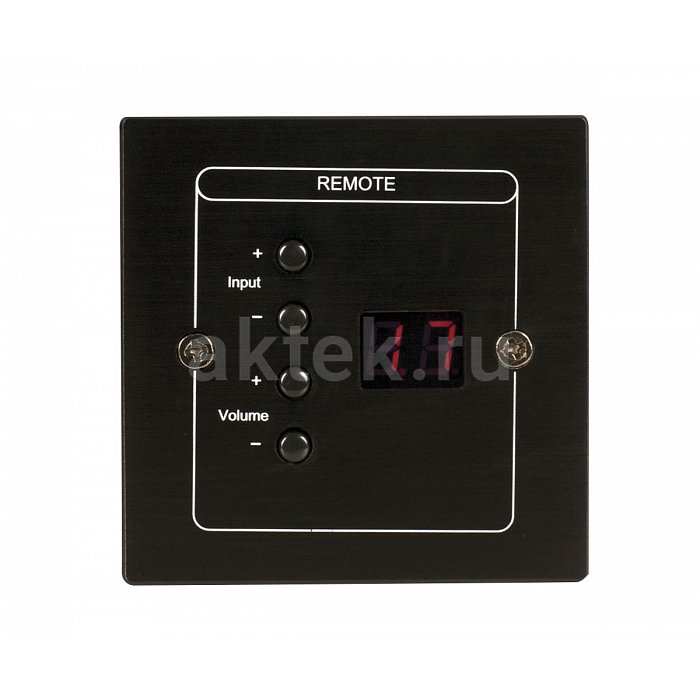

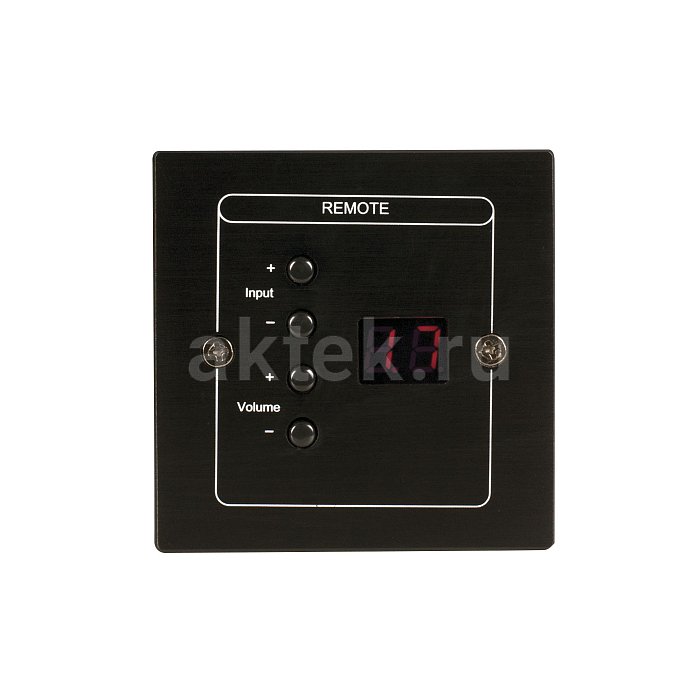

DSPPA MAG-808S панель управления трансляционной системой, дисплей LCD, 24 В
Покупая у нас, вы получаете:
Технические характеристики
Инструкция
Описание товара
В системах трансляции и оповещения на базе блока DSPPA MAG-808 возникает типичная задача — управлять зоной удалённо, без доступа к основному оборудованию в аппаратной. Именно для этого сценария создана выносная панель DSPPA MAG-808S с ЖК-дисплеем. Устройство ставится в помещении зоны озвучивания и берёт на себя выбор источника сигнала, регулировку громкости и отображение текущего режима. Панель работает в связке с центральным блоком системы и не требует отдельного питания — оно подаётся по линии связи с MAG-808.Схема и конструкция MAG-808S
Панель построена как терминал управления с цифровой индикацией. ЖК-дисплей выводит номер выбранного источника и уровень громкости, поэтому оператор в зоне видит текущее состояние без обращения к центральному блоку. Питание 24 В постоянного тока приходит по кабелю от MAG-808, что упрощает монтаж — прокладывается одна линия, а не отдельные силовая и сигнальная. Допустимое удаление от центрального блока — до 300 метров, чего хватает для типового здания с несколькими этажами или для распределённого объекта вроде торгового центра, офисного корпуса, гостиницы. Компактный корпус в форм-факторе стандартной установочной коробки монтируется в стену рядом с выключателями и климатом, не выбиваясь из интерьера. Управление ограничено функциями, которые реально нужны в зоне: переключение между входами и уровень сигнала. Все настройки маршрутизации и приоритетов остаются на стороне MAG-808, а MAG-808S работает как пользовательский интерфейс без риска сбить конфигурацию системы.
Применение
Основной сценарий — многозонные системы фонового озвучивания и оповещения, где центральный блок MAG-808 стоит в аппаратной или серверной, а панели MAG-808S размещаются в каждой обслуживаемой зоне. Это конференц-залы, переговорные, кабинеты руководителей, торговые залы, ресепшн-зоны отелей, кафе, фитнес-клубы. Персонал на месте выбирает нужный вход — фоновая музыка от медиаплеера, микрофонный канал для объявлений, внешний источник — и подстраивает громкость под ситуацию. При этом функции аварийного оповещения и приоритеты сообщений от служб безопасности остаются под контролем центрального блока и не блокируются локальным пользователем. Панель встраивается в проект вместе с MAG-808 на этапе монтажа кабельных трасс и не требует отдельной обвязки со стороны звуковой цепи.
Серия и исполнение
MAG-808S — аксессуар управления к системе трансляции DSPPA MAG-808, а не самостоятельный процессор. Модель поставляется в настенном исполнении с одним ЖК-дисплеем и органами навигации по меню. В типовой многозонной инсталляции применяется по одной панели на зону, при этом каждая работает независимо и управляет только своей частью системы. Такое разделение задач между центральным блоком и локальными терминалами характерно для линейки DSPPA, где инсталляционное оборудование строится модульно и масштабируется под конкретный объект.
