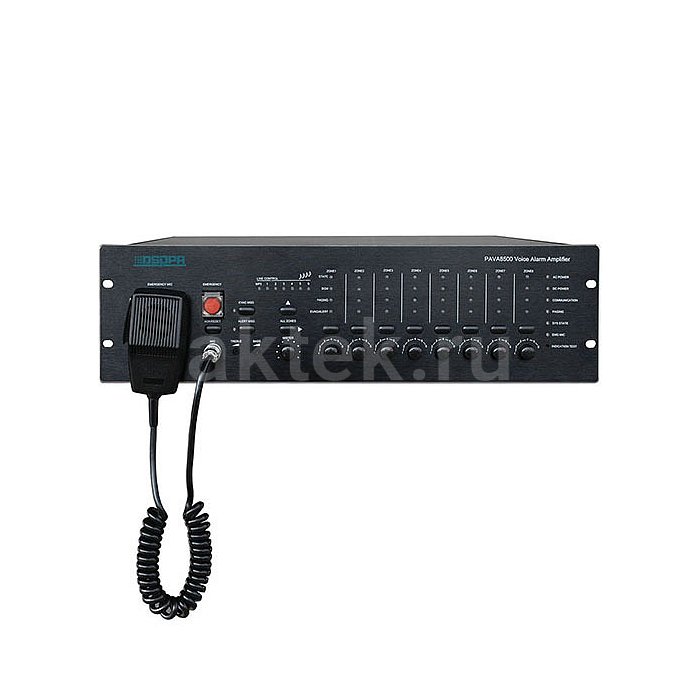

Центральный блок для трансляционной системы DSPPA PAVA-8500 , 8 зон, 3U
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- DSPPA
- Модель
- PAVA-8500
- Тип товара
- микрофонная консоль для трансляционной системы
- Назначение
- управление системой трансляции и оповещения
- Способ установки
- рэковый или настольный
- Линия трансляции
- 100 В
- Высота в рэке
- 3U
- Поддерживаемые форматы
- MP3
- Количество зон
- 8
- Разъёмы и интерфейсы
- XLR, RCA, SD
- Класс усилителя
- D
- Питание
- 220 В / 24 В
- Габариты
- 483×132×420 мм
- Масса
- 12,05 кг
- Вес в упаковке
- 13010 г
- Габариты упаковки (Д×Ш×В)
- 530×460×150 мм
Описание товара
Для торговых центров, административных зданий, учебных заведений и производственных объектов, где одновременно нужны фоновая трансляция, коммерческие объявления и полноценное речевое оповещение при пожаре, подходит центральный блок DSPPA PAVA-8500. Устройство объединяет матричный коммутатор, усилитель мощности класса D на 500 Вт и модуль аварийных сообщений в одном корпусе высотой 3U, что упрощает построение системы СОУЭ третьего типа без сборки многоблочного стека.Назначение и зоны

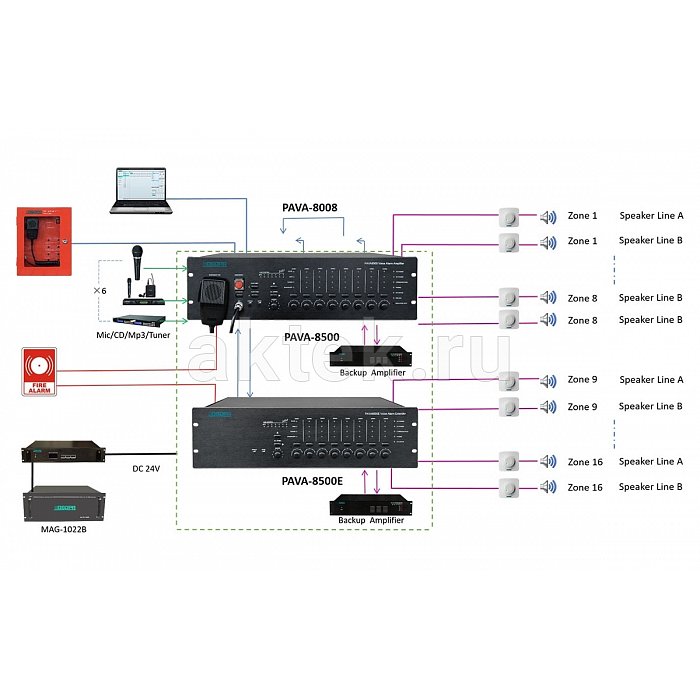

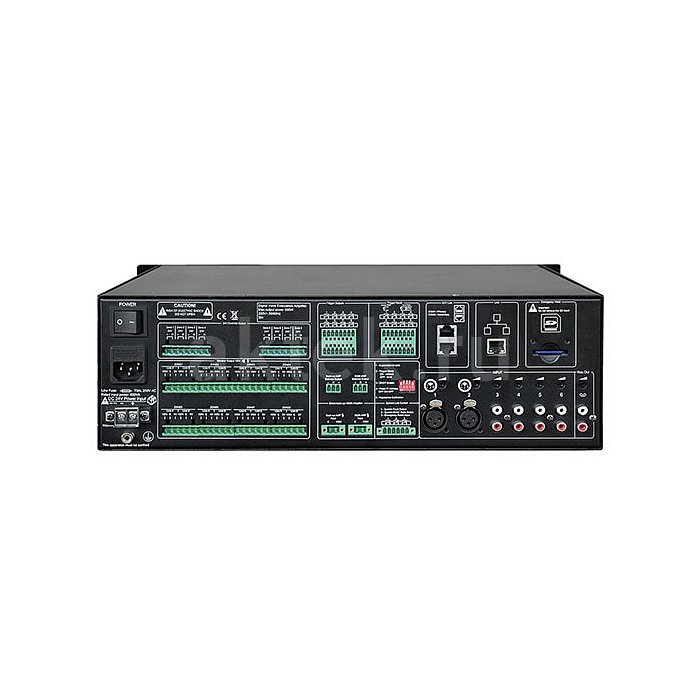

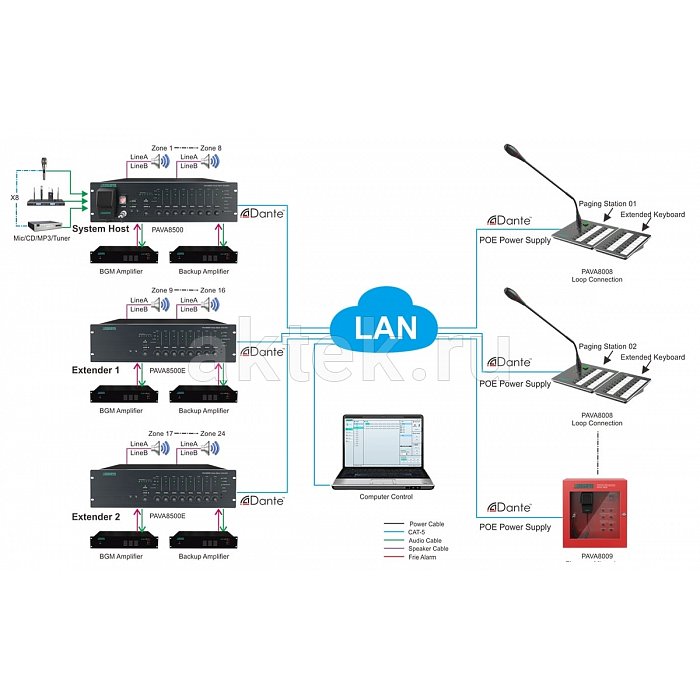

Блок обслуживает 8 независимых зон трансляции с раздельной коммутацией источников. Работа ведётся на стандартную 100-вольтовую линию, что позволяет разнести громкоговорители на большие расстояния без потерь мощности и подключить смешанную нагрузку из потолочных, настенных и рупорных излучателей. Суммарная нагрузка по всем восьми выходам не превышает 500 Вт — этот запас распределяется между зонами по проекту. Для крупных объектов предусмотрено каскадирование до 160 зон, что закрывает потребности бизнес-центров, складских комплексов и многокорпусных предприятий. По входам доступно 4 линейных RCA (для тюнера, MP3-плеера, внешнего источника фоновой музыки) и 2 микрофонных XLR (600 Ом) для пейджинговых консолей или ручного микрофона оператора. Линейный выход 0,775 В передаёт сигнал на дополнительные усилители мощности при расширении системы.
Функции оповещения и управление
Сценарий аварийного оповещения запускается через 8 триггерных входов, работающих в режимах «сухой контакт» или напряжение — сюда заводится сигнал от приёмно-контрольного прибора пожарной сигнализации. Ответные 8 триггерных выходов 0/24 В управляют внешним оборудованием: световыми табло, вентиляцией, разблокировкой дверей. В памяти хранится до 250 аварийных сообщений двух типов (тревога и эвакуация), носителем служит SD-карта до 32 ГБ. Аварийный микрофон-тангента вынесен на переднюю панель, чтобы оператор мог перебить любой источник живым объявлением. Приоритеты выстроены по логике СОУЭ: аварийное сообщение перекрывает пейджинг, пейджинг — фоновую трансляцию. Недельный программный таймер на 700 команд автоматизирует расписание перемен, начало и конец рабочего дня, регулярные объявления. Управление ведётся с ПК через фирменное ПО, что позволяет настраивать матрицу зон, редактировать плейлисты и вести журнал событий удалённо.
Контроль линий и резервирование PAVA-8500
Модель постоянно опрашивает состояние громкоговорительных линий, микрофонных консолей, аварийной панели, PTT-микрофона, а также основного и резервного усилителей — это ключевое требование к системам речевого оповещения. При отказе основного канала усиления автоматически включается резервный по схеме «горячего резерва», трансляция и оповещение не прерываются. Усилитель класса D обеспечивает высокий КПД и низкое тепловыделение, поэтому в конструкции обошлись без шумных активных вентиляторов высокой производительности, что удобно при размещении в аппаратной рядом с постом охраны. Схема защиты отрабатывает перегрузку, короткое замыкание в линии и перегрев. Питание дублируется: основное 220 В переменного тока и резервное 24 В постоянного тока от блока аккумуляторов, что соответствует нормативным требованиям к автономной работе системы оповещения при отключении сети. Корпус 483 × 132 × 420 мм рассчитан на монтаж в стандартный 19-дюймовый рэк, масса 12,05 кг позволяет установить блок в шкаф без дополнительных полок-опор.
