DSPPA PC-1024L блок дистанционного управления трансляционной системой, 4 входов/4 выходов
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- DSPPA
- Модель
- PC-1024L
- Тип товара
- блок дистанционного управления трансляционной системой
- Назначение
- управление системой трансляции и оповещения
- Линия трансляции
- 100 В
- Высота в рэке
- 2U
- Количество входов
- 4
- Количество выходов
- 4
- Габариты
- 483×88×345 мм
- Масса
- 7,7 кг
- Вес в упаковке
- 8320 г
- Габариты упаковки (Д×Ш×В)
- 530×380×100 мм
Описание товара
Для трансляционных систем оповещения с длинными линиями 70/100 В грозовой разряд — реальная угроза дорогостоящим усилителям мощности. Устройство DSPPA PC-1024L решает эту задачу на четырёх независимых каналах: между усилителями и распределительной линией громкоговорителей встраивается барьер, который отводит импульсное перенапряжение на землю и отсекает выход при опасных всплесках. Формат — рэковый блок для монтажа в стойку с системой трансляции, где вместе с ним живут усилители, матричные маршрутизаторы и контроллеры зон.Схема и конструкция PC-1024L

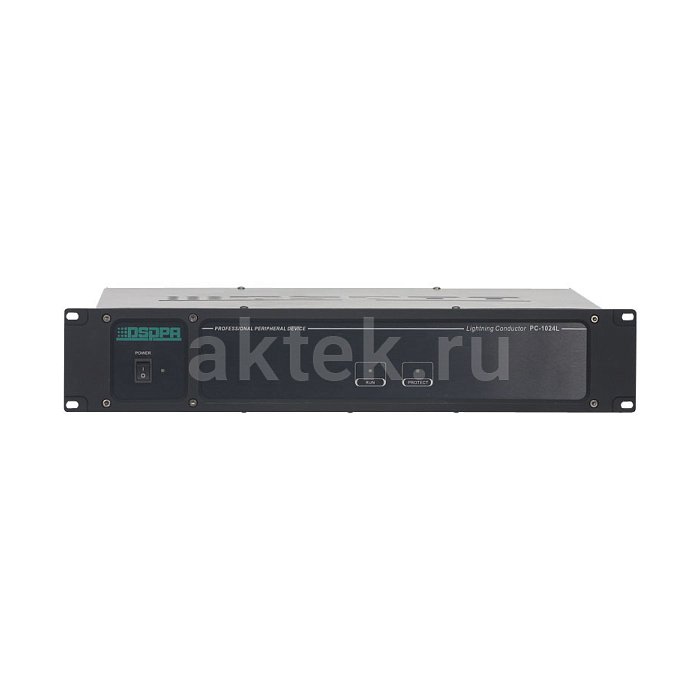

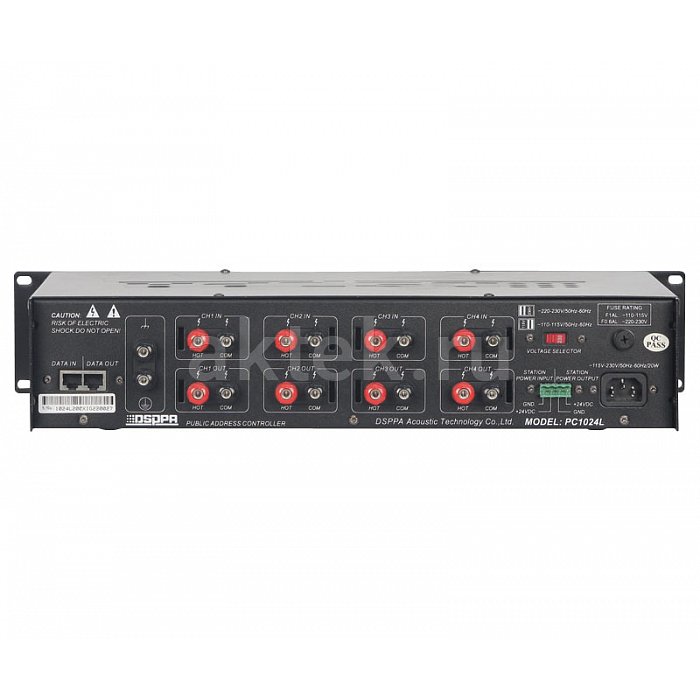

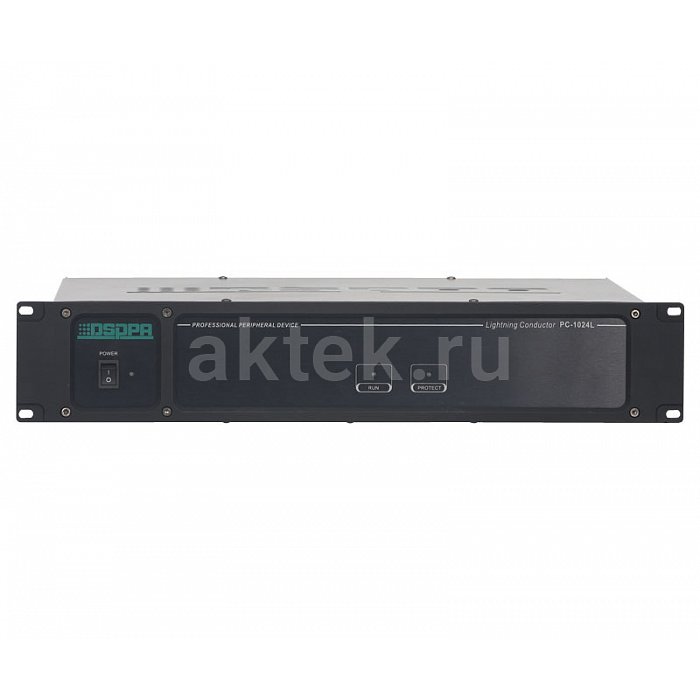

Внутри — четыре независимых защитных тракта на входы и выходы 70–100 В с рабочим током до 20 А на канал. Такой запас по току позволяет держать линии, питающие большие массивы потолочных и настенных громкоговорителей в торговых центрах, на вокзалах и промышленных объектах. Порог срабатывания по перенапряжению — 280 В, максимальный импульсный ток формы 8/20 мкс — 30 кА, чего достаточно для отвода прямого наведённого разряда в грозовой сезон. Дополнительно контролируется ток утечки от 10 мА: если изоляция линии деградировала после броска, система не даст усилителю работать в аварийном режиме. Автоматическое заземление и автоматическое отключение выхода срабатывают без вмешательства оператора. LED-индикация на передней панели показывает состояние каждого канала — норма, сработка, утечка. Питание двойное: сетевое 220–240 В и резервное 24 В постоянного тока, что типично для инсталляций с аккумуляторным бэкапом.
Применение
Основной сценарий — стационарные системы речевого оповещения и фонового звука на объектах, где линии громкоговорителей уходят на десятки и сотни метров по территории: складские комплексы, стадионы, транспортные хабы, производственные площадки, храмовые комплексы. Именно длинные наружные шлейфы работают антенной для наведённых грозовых импульсов, и без промежуточного барьера первый серьёзный разряд выносит выходные каскады усилителей. PC-1024L ставится в разрыв между блоком усиления и распределительной сетью — четыре канала закрывают типичную зональную конфигурацию с раздельным управлением четырьмя направлениями. Дистанционное управление с компьютера удобно на распределённых объектах: диспетчер видит состояние защиты, не выезжая в аппаратную. Совместимость с любыми усилителями 70/100 В — стандарт для трансляционного оборудования DSPPA и других производителей систем оповещения.
Серия и исполнение
Модель относится к вспомогательному оборудованию инсталляционной линейки DSPPA — сегменту, где производитель закрывает не звуковые, а инженерные задачи: питание, коммутация, защита. Формат — стандартный 19-дюймовый рэковый корпус высотой 2U, встающий в общий шкаф с усилителями и матрицей без отдельного места. Четырёхканальная конфигурация ориентирована на средние и крупные объекты с несколькими зонами оповещения; для одноканальных систем в каталоге DSPPA есть более простые модули защиты. Возможность управления с компьютера отличает PC-1024L от базовых пассивных грозозащитных блоков той же категории.
