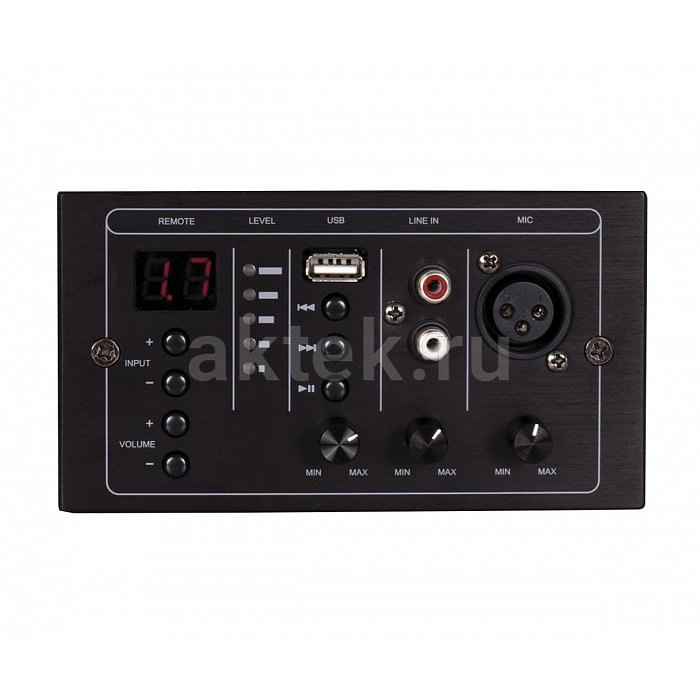

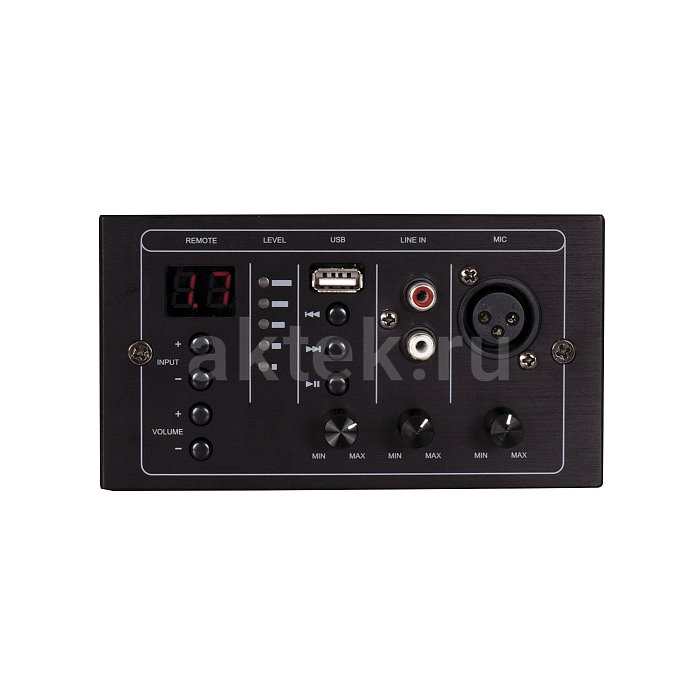

DSPPA MAG-808C панель управления трансляционной системой, дисплей LCD, XLR, USB
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- DSPPA
- Модель
- MAG-808C
- Тип товара
- панель управления трансляционной системой
- Назначение
- управление системой трансляции и оповещения
- Поддерживаемые форматы
- MP3
- Встроенный плеер
- есть
- Дисплей
- LCD
- Разъёмы и интерфейсы
- XLR, RCA, USB
- Габариты
- 145×80×47 мм
- Вес в упаковке
- 1975 г
- Габариты упаковки (Д×Ш×В)
- 160×90×60 мм
Инструкция
Описание товара
Дистанционное управление зональной трансляцией — сценарий, ради которого создана выносная панель DSPPA MAG-808C. Устройство ставится там, где нужен контроль над звуком: у стойки администратора, на посту охраны, в кабинете руководителя торгового зала или конференц-центра. К основному блоку MAG-808 подключается по одной линии, а на месте установки даёт полноценный интерфейс — выбор источника, регулировку громкости и локальные аудиовходы. LCD-дисплей показывает текущий режим работы и уровни сигнала.Схема и конструкция MAG-808C
Панель построена на цифровой логике управления с локальной аналоговой коммутацией входов. Три независимых входа — микрофонный XLR с чувствительностью около 10 мВ, линейный RCA стандартного уровня 300 мВ при импедансе 10 кОм и USB для флеш-накопителей — каждый со своей регулировкой громкости. Такое разделение позволяет одновременно держать подключённый микрофон объявлений, внешний источник (проигрыватель, ноутбук, тюнер) и фоновую подложку с USB-носителя, переключая приоритеты без пересборки кабельной схемы. Встроенный MP3-плеер читает файлы напрямую с флеш-карты — фоновая музыка или речевые ролики воспроизводятся без внешнего источника вообще. Питание подаётся с основного блока MAG-808 постоянным напряжением 24 В по той же соединительной линии, отдельная розетка на месте установки не нужна. Заявленное производителем максимальное удаление от блока управления — 300 метров, чего хватает для крупных объектов с распределённой инфраструктурой.
Применение
Основное место панели MAG-808C — точки оперативного управления в системах фоновой музыки и речевого оповещения. Ресепшн гостиницы, стойка администратора торгового центра, диспетчерская, актовый зал, ресторан с несколькими залами: везде, где основной блок трансляции спрятан в аппаратной, а органы управления должны быть под рукой у персонала. В сигнальной цепи панель работает и как контроллер основного блока MAG-808, и как локальный источник — микрофон объявлений подключается прямо к XLR-входу, музыка с ноутбука идёт через RCA, флешка с рекламными роликами вставляется в USB. Такая схема удобна для компаний, где объявления делает не звукорежиссёр, а сотрудник без специальной подготовки: нажатие одной кнопки выбирает источник, крутилка регулирует уровень.
Серия и исполнение
MAG-808C — компонент системы MAG-808 от DSPPA, дополняющий центральный блок дистанционным интерфейсом. Формат — компактная настольная или встраиваемая панель с габаритами 145 × 80 × 47 мм, что позволяет монтировать её как на поверхность стола, так и в мебель или стеновую нишу. Индекс C в названии обозначает именно управляющую консоль в структуре серии, тогда как базовый MAG-808 остаётся центральным процессором трансляции. Электропитание по соединительной линии от основного блока упрощает разводку: к панели тянется один кабель, отдельного адаптера или розетки на месте не требуется.
