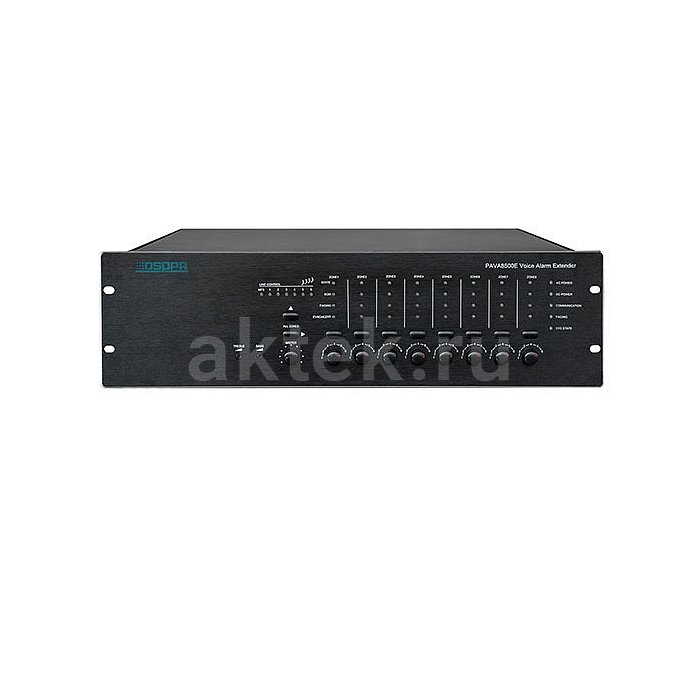

DSPPA PAVA-8500E блок расширения трансляционной системы, 8 зон, 3U
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- DSPPA
- Модель
- PAVA-8500E
- Тип товара
- блок расширения трансляционной системы
- Назначение
- управление системой трансляции и оповещения
- Способ установки
- рэковый или настольный
- Серия
- PAVA-8000
- Номинальная мощность
- 500 Вт
- Линия трансляции
- 100 В
- Высота в рэке
- 3U
- Количество зон
- 8
- Разъёмы и интерфейсы
- XLR, RCA
- Питание
- 220 В / 24 В
- Габариты
- 483×132×420 мм
- Масса
- 11,75 кг
- Вес в упаковке
- 12690 г
- Габариты упаковки (Д×Ш×В)
- 530×460×150 мм
Описание товара

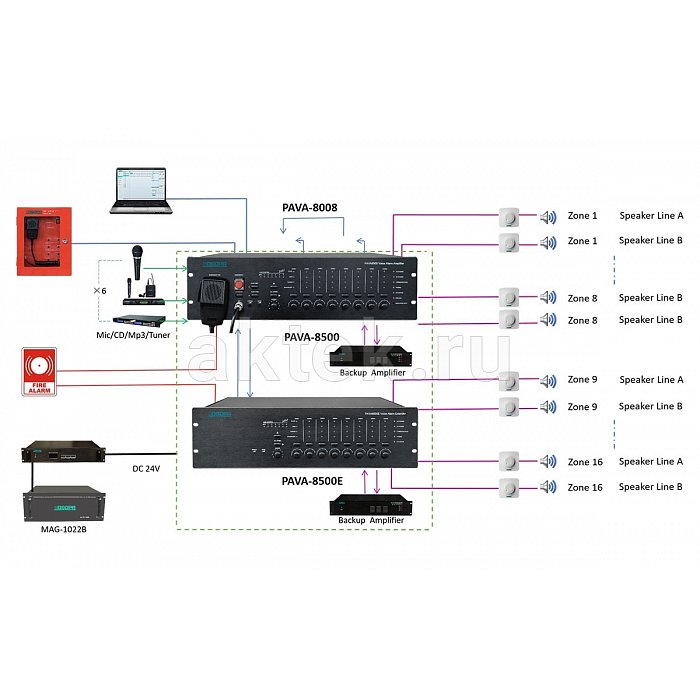

Когда типовой восьмизонной конфигурации базового блока перестаёт хватать, в стойку добавляют DSPPA PAVA-8500E — расширитель системы речевого оповещения серии PAVA-8000 со встроенным усилителем мощности 500 Вт на 100-вольтовую линию. Устройство подключается к центральному контроллеру каскадом и увеличивает общее число обслуживаемых зон, сохраняя единую логику приоритетов и контроль исправности. Формат — 3U для монтажа в стандартный 19-дюймовый рэк.Назначение и зоны

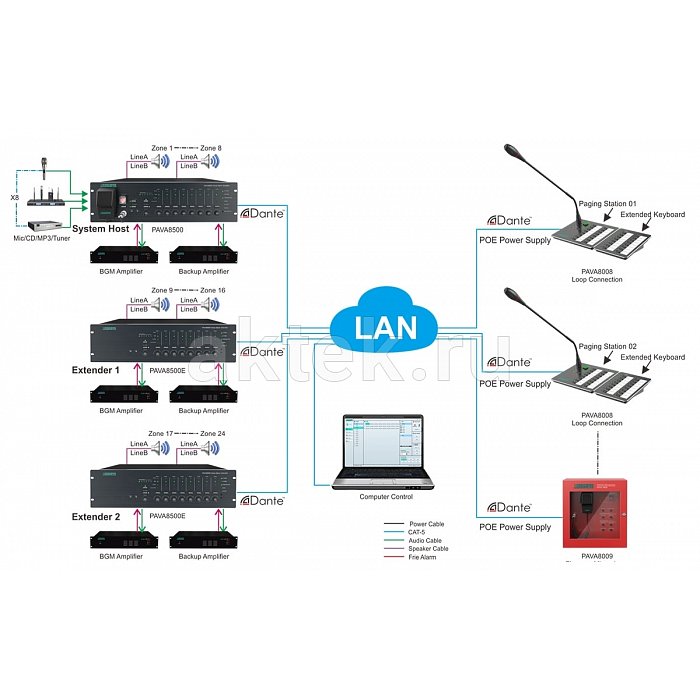

Блок обслуживает 8 независимых зон трансляции с трансформаторным выходом 100 В — стандартом для протяжённых линий громкоговорителей на торговых, административных, транспортных и производственных объектах. Каскадированием нескольких PAVA-8500E систему можно наращивать до 160 зон, что покрывает потребности крупных зданий, складских комплексов и многоуровневых торговых центров. Мощности 500 Вт хватает на подключение значительного количества потолочных и настенных излучателей в пределах суммарной нагрузки линии; распределение сигнала между зонами задаётся с головного контроллера, что позволяет гибко разводить фоновую музыку, коммерческие объявления и адресные оповещения по разным помещениям одновременно.
Функции оповещения и управление

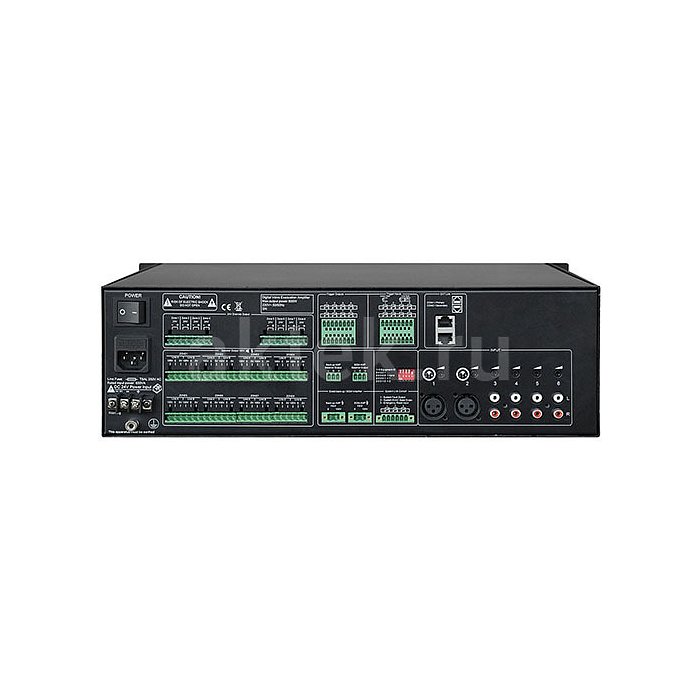

Расширитель поддерживает штатный сценарий работы системы СОУЭ: приём аварийных сообщений от приборов пожарной сигнализации через 8 триггерных входов (сухой контакт или напряжение), передача статусов наружу через 8 триггерных выходов 0/24 В для взаимодействия со смежными системами. Аварийное оповещение маршрутизируется по конкретной зоне или группе зон в соответствии с алгоритмом, заданным в центральном блоке. На локальные входы PAVA-8500E можно подать сигналы с двух микрофонов (XLR, 600 Ом) и с четырёх линейных источников (RCA, 0,775 В) — микрофонных консолей пейджинга, тюнера, медиаплеера. Встроенный контроль целостности линий громкоговорителей, цепей электропитания и состояния как основного, так и резервного усилителя фиксирует обрыв или короткое замыкание и передаёт информацию на центральный контроллер для оперативной реакции обслуживающего персонала.
Конструкция и защита PAVA-8500E
Усилительный тракт построен на классе D — такое решение сокращает тепловыделение и потребление относительно линейных схем, что позволило удержать массу устройства в пределах 11,75 кг при выходной мощности 500 Вт. Предусмотрен режим «горячего резерва»: при отказе основного усилителя нагрузка автоматически переключается на резервный, а система фиксирует событие через контур самодиагностики. Питание — от сети 220 В переменного тока или от источника 24 В постоянного тока, что типично для объектов с резервированием от аккумуляторных батарей, требуемым нормами для систем оповещения о пожаре. Габариты 483×132×420 мм соответствуют форм-фактору 3U и позволяют разместить блок в общей стойке с центральным контроллером PAVA-8000 и другими компонентами комплекса. Защита от перегрузки и короткого замыкания на выходах предохраняет усилительный модуль при нештатных ситуациях на линиях, что важно для протяжённых кабельных трасс с большим количеством точек подключения.
