Артикул: 447605

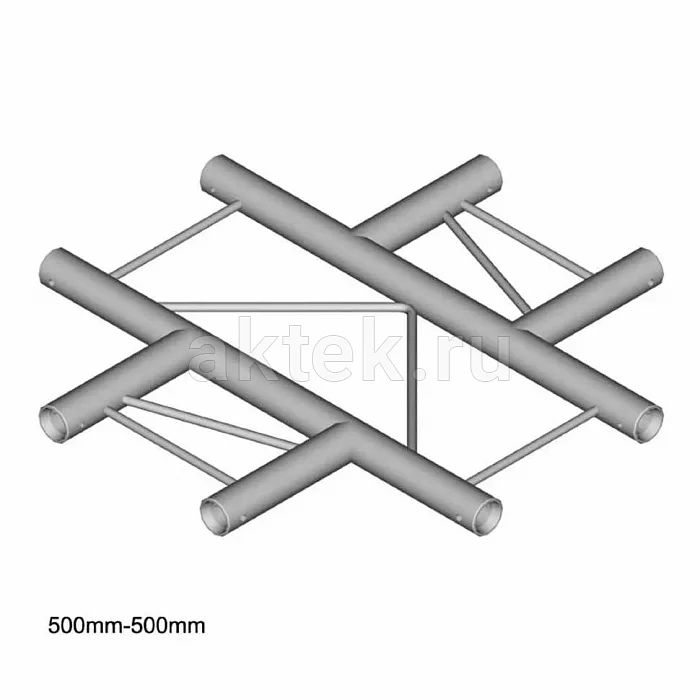

Для сборки горизонтальных пролётов в форме креста пригодится стыковочный узел Dura Truss DT 22 C41H-X X-joint — четырёхлучевая крестовина с углами по 90°. Элемент относится к серии DT 22 с сечением фермы-лестницы 220 мм, длина каждого луча — 50 см, крепёж в комплекте. Подходит для сцен, выставочных стендов и торговых инсталляций на базе той же серии.
В наличии в наличии
21 977 ₽
На этот товар действует гарантия: 12 месяцев
  • 659 бонусов за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра — бесплатно

Dura Truss DT 22 C41H-X Х-образная секция фермы, 50 см

    • Dura Truss DT 22 C41H-X Х-образная секция фермы, 50 см
    • Dura Truss DT 22 C41H-X Х-образная секция фермы, 50 см 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    DuraTruss
    Модель
    DT 22 C41H-X
    Элемент конструкции
    узел стыковочный
    Толщина стенки
    2 мм
    Серия
    DT 22
    Геометрия
    лестница
    Диаметр трубы
    35 мм
    Сечение
    220×220 мм
    Материал
    алюминий
    Количество поясов
    2
    Ширина конструкции
    20 см
    Длина сторон
    50 см
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Четырёхлучевая крестовина для горизонтальных пересечений ферм — это Dura Truss DT 22 C41H-X X-joint, стыковочный узел серии DT 22. Элемент соединяет четыре плоские фермы-лестницы в одной плоскости под прямым углом, образуя перекрёстные пролёты для сценических порталов, световых линий и выставочных потолочных сеток. Углы между лучами фиксированы по 90°, длина каждого луча — 50 см, что позволяет вывести соединение за пределы зоны монтажа и подключить следующие пролёты стандартными длинами.

    Конструкция и материалы

    Крестовина относится к плоской двухтрубной геометрии DT 22 с сечением 220×220 мм. Основные трубы — диаметром 50 мм при толщине стенки 2 мм, что задаёт жёсткость узла при работе на изгиб в горизонтальной плоскости. Материал — алюминиевый сплав, стандартный для сценических ферм линейки Dura Truss, с TIG-сваркой в узлах пересечений. Собственный вес узла — 1,6 кг, что упрощает поднятие и позиционирование на высоте одним монтажником. Алюминий устойчив к коррозии, поэтому конструкция подходит и для помещений с повышенной влажностью, и для кратковременного использования на открытых площадках под навесом.

    Сборка и совместимость с DT 22

    Модель DT 22 C41H-X собирается с любыми прямыми секциями и угловыми элементами серии DT 22 — фермами-лестницами того же сечения 220×220 мм с трубами 50×2 мм. Крепёж входит в комплект: болтовое соединение через фланцевые пластины лучей, конкретный набор метизов поставляется под форм-фактор серии. Такое решение даёт монтажнику предсказуемое время сборки узла — несколько минут на луч, — и не требует специнструмента помимо стандартного гаечного ключа. Четыре одинаковых луча по 50 см позволяют выводить соединение симметрично, без подгонки коротких вставок.

    Где применяется

    Горизонтальный X-joint работает там, где нужно развести световую или декорационную линию в четыре стороны в одной плоскости. Типичные сценарии: потолочные сетки над сценой с подвесом приборов по перекрёстным пролётам, выставочные стенды с центральной точкой и четырьмя расходящимися балками под баннеры и логотипы, торговые пространства с квадратными или крестовыми потолочными конструкциями для подсветки зон. В студийных инсталляциях узел используется для стационарных подвесов, где нужно распределить нагрузку по нескольким направлениям и оставить свободный доступ снизу. Плоская лестничная геометрия DT 22 менее нагрузочна, чем треугольные и квадратные фермы серий DT 32/33/34, поэтому крестовина рассчитана на лёгкие и средние по весу инсталляции — декоративные каркасы, лёгкий свет, тканевые оформления, баннерные системы. Точные пределы нагрузки для конкретной схемы монтажа приведены в инструкции производителя, ссылка на неё указана в характеристиках товара.
