Dura Truss DT 22 C41V-X Х-образная секция фермы, 50 см
Покупая у нас, вы получаете:
Технические характеристики
Описание товара

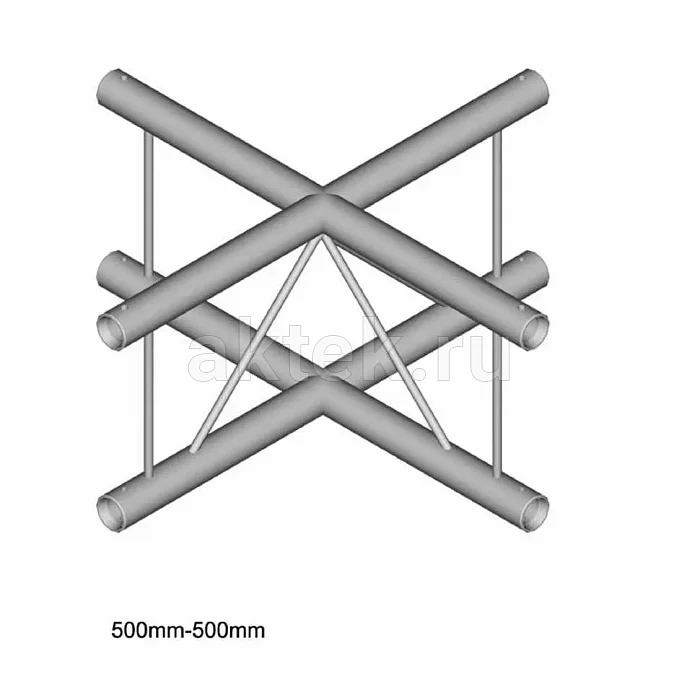

Крестовина для вертикального разветвления фермы в четыре стороны — так решается стыковка пролётов в системе Dura Truss DT 22 C41V-X X-joint. Узел разводит трубы под прямыми углами 90° в вертикальной плоскости, что позволяет собирать пространственные каркасы с ответвлениями вверх, вниз и в стороны от одной точки. Длина каждой из четырёх сторон — 50 см, вес узла — 2 кг.Конструкция и материалы
Элемент относится к серии DT 22 — это плоская ферма-лестница из двух параллельных труб диаметром 50 мм со стенкой 2 мм и шириной пояса 20 см. Сечение самой крестовины повторяет геометрию серии: 220×220 мм по внешним габаритам. Материал — алюминиевый сплав, характерный для сценических ферм этого класса: он даёт разумное соотношение массы и жёсткости, а вертикальная разварка перемычек между поясами держит крутящий момент на стыке четырёх направлений. Заводская чехословацкая сборка бренда с американскими корнями отвечает за качество швов в местах, где сходятся сразу четыре плоскости.
Сборка узла C41V-X
Крепёж входит в комплект — это важно, потому что нестандартный четырёхлучевой стык требует именно тех соединителей, под которые рассчитаны отверстия на торцах узла. Стыковка идёт с любыми прямыми секциями и угловыми элементами серии DT 22: достаточно совместить торцы, установить штатные соединители и затянуть. С другими сериями Dura Truss (DT 23, DT 33 и старше) узел не работает — сечение и шаг поясов другие. На практике монтажник получает готовый разветвитель, который экономит время по сравнению со сборкой аналогичной конфигурации из отдельных углов и коротких вставок.
Где применяется
Вертикальная крестовина нужна там, где от одной точки каркаса требуется отвести конструкцию сразу в четыре направления в одной плоскости. Типичные сценарии: центральный узел потолочной сетки над сценой, откуда пролёты расходятся к четырём стойкам; переход от вертикальной стойки к горизонтальным консолям с обеих сторон; каркасы островных выставочных стендов с крестообразной планировкой; торговое оборудование, где ферма выполняет роль несущей рамы для баннеров и подсветки. В световых инсталляциях узел DT 22 C41V-X используется для монтажа приборов на пересечении лучей ферм, когда прожекторы должны крепиться прямо в точке разветвления. Для длинных пролётов и тяжёлого светового оборудования серия DT 22 подходит как облегчённое решение — для магистральных подвесов больших сцен применяют более массивные квадратные серии того же бренда.
