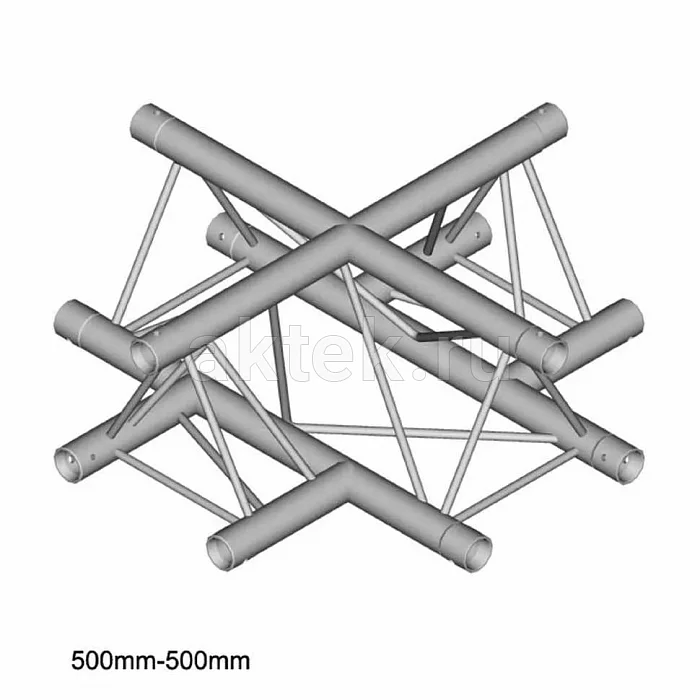

Dura Truss DT 23 C41 Х-образная секция фермы, 50 см
Покупая у нас, вы получаете:
Технические характеристики
Описание товара
Крестовина для сборки перекрёстных пролётов в треугольных фермах серии DT 23 — Dura Truss DT 23 C41 X-joint соединяет четыре секции под углами 90° в одной плоскости. Четырёхлучевой узел с длиной каждой стороны 50 см используется там, где нужно свести два независимых пролёта в единую сетку: над сценой, в потолочных решётках выставочных павильонов, в декорационных рамах.Конструкция и материалы
Геометрия секции — равносторонний треугольник со стороной 220 мм, что и определяет принадлежность к серии DT 23. Три несущие трубы диаметром 50 мм с толщиной стенки 2 мм связаны диагональными раскосами и сварены из алюминиевого сплава. Габарит узла — 220×220 мм при длине лучей 500 мм с каждой стороны, вес всей крестовины — 2,7 кг. Такое соотношение массы и размеров позволяет монтажнику поднимать узел в одиночку и не перегружает подвес над остальной конструкцией.
Сборка и совместимость DT 23 C41
Крестовина стыкуется с любыми прямыми секциями и угловыми элементами серии DT 23 — по всем четырём лучам одинаковая присоединительная геометрия треугольника 220 мм. Крепёж входит в комплект, отдельно докупать вилки и шпильки не нужно, что важно при быстром монтаже перед сменой площадки. C41 в обозначении указывает именно на плоскую четырёхлучевую конфигурацию с углами 90° — узел не годится для стыковки в другой серии (DT 22, DT 33, DT 34), сечение и диаметр труб там иные. Практика простая: собирается П-образный или замкнутый прямоугольный контур, а X-joint включается как перекрёстное соединение внутри этого контура, разгружая длинные пролёты и увеличивая жёсткость всей рамы.
Где применяется
Основной сценарий — перекрёстные потолочные конструкции над сценой и танцполом, где к одной точке сходятся световые фермы с четырёх направлений. В выставочных стендах крестовина используется для сборки прямоугольных периметров с внутренним делением: под таким узлом удобно вешать баннер по центру бокса или подвешивать проекционный экран. Ещё один частый случай — торговые островные конструкции в ТЦ, где на потолочной раме монтируется навигация и точечный свет по всем четырём сторонам. Для студийных подвесов узел подходит там, где нужно вывести отдельные линии подвеса ламп, микрофонов и мониторов из одной точки без наращивания промежуточных секций. За счёт того, что все четыре луча по 50 см, крестовина работает как самостоятельная опорная точка при небольших пролётах — например, в мобильных фотозонах и презентационных инсталляциях, где к DT 23 C41 X-joint с каждой стороны пристыковывается короткая секция под баннер или световой прибор.
Родина бренда Dura Truss — США, серия DT собирается на европейских мощностях в Чехии, что отражается на стабильности геометрии и качестве сварных швов между партиями.
