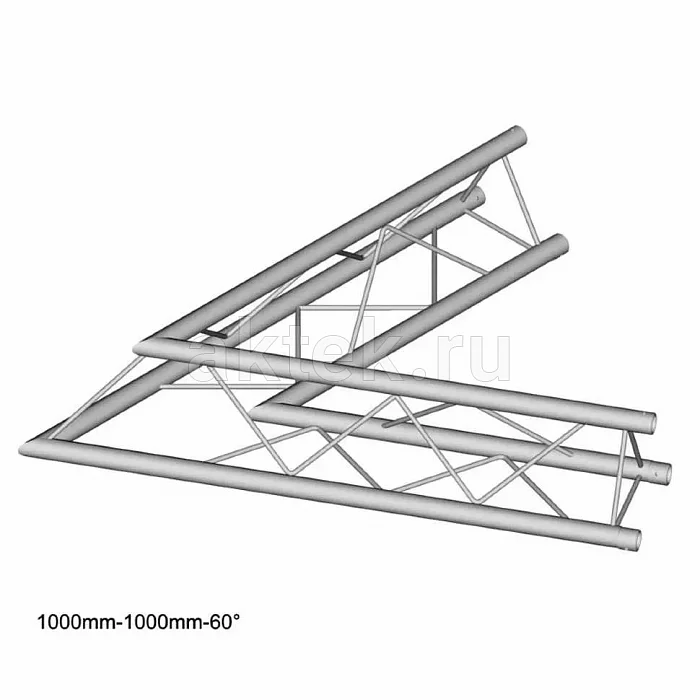

Dura Truss DT 23 C20-L60 угловая секция фермы, 60°
Покупая у нас, вы получаете:
Технические характеристики
Описание товара
Угловой стыковочный узел с раскрытием 60° из линейки Dura Truss DT 23 C20-L60 — это двухлучевой элемент треугольного сечения, с помощью которого собирают развороты сценических порталов и световых конструкций. Раскрытие 60° встречается при постройке шестиугольных подвесов, треугольных рам над сценой и нестандартных пространственных решений. Крепёж для сопряжения с прямыми пролётами уже входит в поставку.Конструкция и материалы
Сечение — треугольник со стороной 220 мм, оба луча имеют длину 1 метр. Основные трубы диаметром 50 мм со стенкой 2 мм собраны в жёсткий каркас с раскосами меньшего диаметра. Материал — алюминиевый сплав, характерный для серии DT 23: небольшой вес узла (3,6 кг) при сохранении несущей способности треугольной геометрии. Сварные швы работают на пересечении силовых линий, что важно в угловых элементах, где сходятся нагрузки от двух пролётов сразу. Алюминий устойчив к коррозии, поэтому конструкция переносит работу на открытых площадках и в кулисах с высокой влажностью.
Сборка и совместимость с серией DT 23
Узел DT 23 C20-L60 стыкуется с прямыми секциями и другими элементами серии DT 23 через штатное крепление — соединение на конических замках или болтах в зависимости от исполнения соседних модулей. Всё, что нужно для монтажа с обеих сторон, поставляется в комплекте: не приходится отдельно докупать шпильки и штифты. Треугольное сечение серии совместимо только внутри своей группы, попытка соединить с квадратной фермой без переходника не имеет смысла. На практике монтажник получает готовый угол без необходимости варить или подгонять по месту: одна бригада собирает разворот портала за считанные минуты.
Где применяется
Угол 60° часто нужен для шестиугольных подвесов над круглой сценой, треугольных световых рам и выставочных конструкций сложной формы. С таким элементом собирают полукруглые и многогранные обходы, где прямые фермы соединяются под равномерным углом. Длина луча 1 метр удобна для средних пролётов: узел не съедает лишнее пространство рамы и оставляет запас длины для крепления световых приборов рядом с местом стыка. Треугольное сечение серии DT 23 популярно в клубной и театральной практике, на выставочных стендах, в оформлении корпоративных мероприятий и торговых пространств. При проектировании подвесных конструкций допустимую нагрузку рассчитывают исходя из общей геометрии сборки и таблиц производителя — угловой узел встраивается в этот расчёт как отдельный элемент со своим коэффициентом.
