Dura Truss DT23-C34LD стыковочный узел для фермы, 90°
Покупая у нас, вы получаете:
Технические характеристики
Описание товара

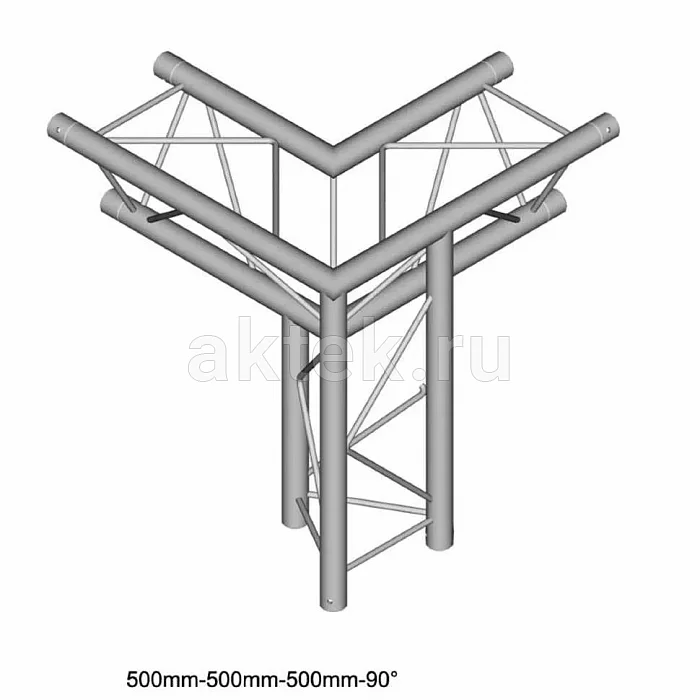

Трёхлучевой стыковочный узел Dura Truss DT23-C34LD решает задачу поворота фермы под прямым углом в горизонтальной плоскости. Элемент относится к серии DT23 с квадратным сечением 220×220 мм и позволяет собрать Т-образное или Г-образное разветвление трассы без дополнительных переходников. Каждая из трёх сторон угла имеет длину 50 см, что даёт достаточный запас для стыковки с прямыми пролётами серии через штатные соединители.Конструкция и материалы
Каркас узла собран из алюминиевых труб диаметром 35 мм со стенкой 2 мм — стандартная геометрия для серии DT23. Квадратное сечение 220×220 мм по внешним размерам характерно для средних сценических ферм: оно достаточно жёсткое для протяжённых пролётов и при этом не даёт лишнего веса. Собственная масса детали 3,2 кг, что упрощает подъём и работу на высоте одним монтажником. Узлы соединения проварены по периметру, алюминий сохраняет стойкость к коррозии в закрытых залах и на открытых площадках при типовой эксплуатации.
Сборка и совместимость DT23-C34LD
Модель совместима с прямыми секциями и другими угловыми элементами серии DT23. Стыковка идёт через штатные конические соединители линейки — быстрый и повторяемый монтаж без подгонки на месте. Три луча под 90° сходятся в одной плоскости, поэтому DT23-C34LD применяется там, где нужно вывести ответвление от основной несущей линии: сделать боковой отвод, замкнуть Т-образный проём или организовать разветвление трассы под потолочный подвес. Комплект соединителей и пальцев в поставку обычно не входит и приобретается отдельно под конкретную конфигурацию сборки.
Где применяется
Трёхлучевой угол используется при сборке сценических порталов средней ширины, световых пролётов над танцполом, потолочных ригов для клубов и концертных площадок. За счёт сечения 220×220 мм серия DT23 занимает промежуточную нишу между лёгкими фермами для выставочных стендов и тяжёлыми конструкциями для крупных сцен. На практике узел встречается в сборках выставочных стендов сложной формы с ответвлениями, торговых конструкциях с боковыми выносами для баннеров, студийных подвесах приборов света, а также в порталах, где основная линия должна разветвляться на два направления. Длина стороны 50 см даёт компактный поворот без потери жёсткости в самом узле — соседние секции фермы стыкуются близко к точке ветвления, что важно при расчёте пролётов и точек подвеса.
