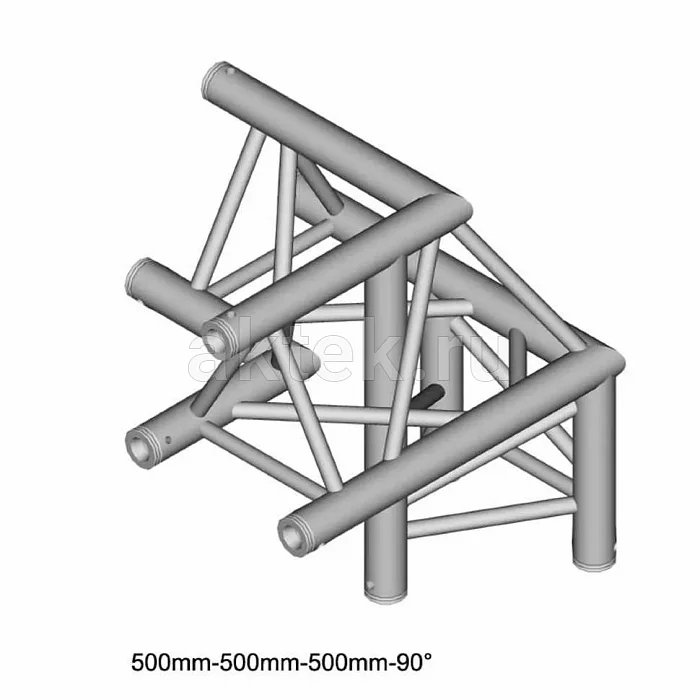

Dura Truss DT 33 C32-LU угловая секция фермы, 90°
Покупая у нас, вы получаете:
Технические характеристики
Описание товара
Трёхлучевой стыковочный узел под угол 90° с выходом вверх — специализированный элемент для сборки объёмных пространственных каркасов на базе треугольной фермы Dura Truss DT 33 C32-LU. Такая деталь нужна там, где две горизонтальные фермы встречаются под прямым углом, а от точки стыка идёт вертикальный подъём: типичная задача для сценических порталов, кубических конструкций и подвесных ферменных потолков.Конструкция и материалы
Сечение треугольное, 290×290 мм — стандарт серии DT 33. Три основные трубы диаметром 50 мм с толщиной стенки 2 мм связаны между собой раскосами меньшего диаметра, соединения выполнены сварным способом. Материал — алюминиевый сплав, характерный для сценических ферменных систем: сочетание малого веса и высокой жёсткости на изгиб. Длина каждой из трёх сторон узла составляет 0,5 метра, общий вес детали — 4,9 кг, что позволяет монтажнику работать с элементом в одиночку и заводить его на высоту без подъёмной оснастки. Алюминий не боится коррозии в условиях закрытых площадок и переносит регулярный монтаж-демонтаж без потери геометрии.
Сборка и совместимость Dura Truss DT 33
Узел C32-LU стыкуется с прямыми секциями серии DT 33 через конические замки — стандартное для этой линейки быстросъёмное соединение. Крепёж, необходимый для присоединения к соседним фермам, входит в комплект, что снимает необходимость докупать метизы отдельно. Монтажник получает готовый угловой переход: не нужно собирать узел из отдельных прямых секций и угловых пластин, геометрия задана заводской сваркой и повторяется от партии к партии. Совместимость ограничена рамкой серии DT 33 — с сечениями DT 22, DT 23 и другими треугольными или квадратными фермами Dura Truss деталь не стыкуется напрямую, для перехода между сечениями используются отдельные адаптеры.
Где применяется
Основной сценарий — сборка каркасов, где нужен переход из горизонтали в вертикаль с одновременным поворотом. Это углы сценических порталов на концертных площадках, кубические световые потолки в клубах и на корпоративных мероприятиях, углы выставочных стендов, где по верхнему поясу идёт брендирование, а к вертикальным стойкам крепятся баннеры и световые приборы. Габарит с плечами по 500 мм удобен там, где стык не должен выпирать далеко за габариты соседних ферм — узел визуально аккуратно закрывает угол. В студийных подвесах такая деталь помогает выстроить симметричную квадратную обвязку под световое и видеооборудование, а в торговом оборудовании — собрать промо-конструкции с логотипом на верхней плоскости и товарной выкладкой по периметру.
