Артикул: 447591
Для сборки объёмных пространственных пролётов пригодится трёхлучевой стыковочный узел Dura Truss DT 23 C32-ULDL с углом 90° и отводом вверх. Треугольная геометрия серии DT 23, стороны по 0,5 м и крепёж в комплекте позволяют разветвить конструкцию в трёх направлениях — удобно на концертной сцене, выставочном стенде или в оформлении торгового зала.
В наличии в наличии
36 234 ₽
На этот товар действует гарантия: 12 месяцев
  • 1 087 бонусов за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра — бесплатно

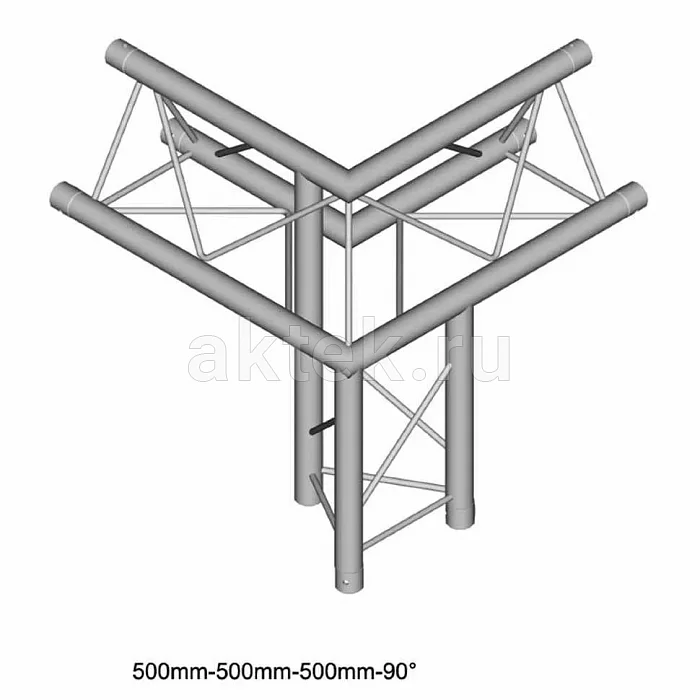

Dura Truss DT 23 C32-ULDL стыковочный узел для фермы, 90°

    • Dura Truss DT 23 C32-ULDL стыковочный узел для фермы, 90°
    • Dura Truss DT 23 C32-ULDL стыковочный узел для фермы, 90° 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    DuraTruss
    Модель
    DT 23 C32-ULDL
    Элемент конструкции
    узел стыковочный
    Толщина стенки
    2 мм
    Серия
    DT 23
    Геометрия
    треугольник
    Диаметр трубы
    35 мм
    Сечение
    220×220 мм
    Угол
    90°
    Материал
    алюминий
    Количество поясов
    3
    Ширина конструкции
    20 см
    Длина секции
    0,5 м
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Трёхлучевой стыковочный узел из серии Dura Truss DT 23 C32-ULDL применяется там, где ферма меняет плоскость движения под прямым углом с отводом вверх. Элемент разводит нагрузку сразу по трём направлениям и позволяет строить пространственные конструкции: сценические порталы с вертикальными стойками и горизонтальным пролётом, кубические выставочные каркасы, объёмные подвесы для света. Треугольное сечение 220×220 мм и длина каждого из трёх лучей по 500 мм задают геометрию, привычную для монтажников, работающих с серией DT 23.

    Конструкция и материалы

    Узел собран из трёх алюминиевых труб диаметром 50 мм с толщиной стенки 2 мм, соединённых в треугольное сечение шириной 220 мм. Такая геометрия за счёт трёх параллельных поясов и раскосов между ними держит форму под изгибающими и крутящими нагрузками, что важно при вылете конструкции в вертикаль. Алюминиевый сплав снижает общий вес — сам угловой элемент весит 3 кг, — и при этом сохраняет коррозионную стойкость в условиях уличных площадок и складских перемещений. Сварные швы стыкуют трубы поясов и раскосы в единый жёсткий блок, который на монтаже воспринимается как цельная деталь, а не как узел сборки.

    Сборка и совместимость модели DT 23 C32-ULDL

    Стыковка с прямыми секциями и другими угловыми элементами серии DT 23 идёт через торцевые пластины на концах лучей — крепёж для одного соединения входит в комплект. Монтажник получает готовый угол 90° с отводом вверх, не нужно собирать переход из нескольких деталей и подгонять геометрию по месту. Совместимость ограничена серией DT 23 с треугольным сечением 220 мм — с квадратными и плоскими фермами других линеек Dura Truss узел не стыкуется напрямую, для этого потребуются переходники. На практике это ускоряет сборку сцены: три луча по 500 мм дают монтажный запас, чтобы подвести соседние секции и затянуть крепёж без перекосов.

    Где применяется

    Основной сценарий — переход из горизонтального пролёта в вертикальную стойку в сценических конструкциях. Из таких углов собирают П-образные и Г-образные порталы для концертов, фестивалей, корпоративных мероприятий. Второе направление — объёмные каркасы для выставочных стендов и презентационных зон, где нужно построить куб или параллелепипед из ферменных секций с чистыми углами. Третий сценарий — подвесные конструкции для сценического света: линейки прожекторов и moving heads крепятся к горизонтальному участку, а вертикальные лучи узла уходят к точкам подвеса или к базовым плитам на полу. Длина сторон 500 мм и треугольное сечение 220 мм ориентированы на средние по масштабу инсталляции, где важна лёгкость сборки и предсказуемая геометрия, а не рекордные пролёты тяжёлых серий.
