Артикул: 447619
Для сборки Т-образных пролётов пригодится трёхлучевой стыковочный узел Dura Truss DT 24 T35 T-joint с раскрытием 90° по горизонтали. Элемент относится к квадратной серии DT 24 с сечением 220×220 мм и полностью совместим с фермами и углами этой линейки. Крепёж входит в комплект, что упрощает монтаж сценических конструкций, концертных порталов и выставочных стендов.
В наличии в наличии
42 074 ₽
На этот товар действует гарантия: 12 месяцев
  • 1 262 бонуса за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра — бесплатно

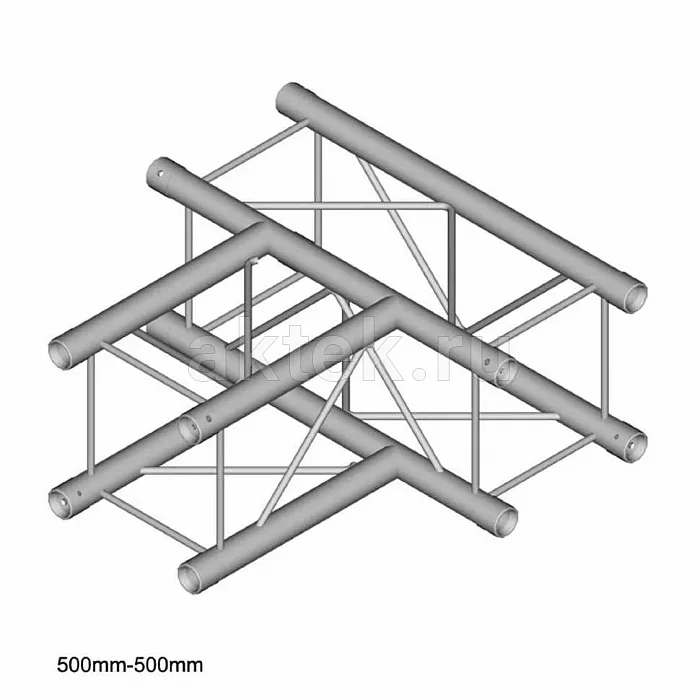

Dura Truss DT 24 T35 Т-образная секция фермы, 90°

    • Dura Truss DT 24 T35 Т-образная секция фермы, 90°
    • Dura Truss DT 24 T35 Т-образная секция фермы, 90° 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    DuraTruss
    Модель
    DT 24 T35
    Элемент конструкции
    узел стыковочный
    Толщина стенки
    2 мм
    Серия
    DT 24
    Геометрия
    квадрат
    Диаметр трубы
    32 мм
    Сечение
    220×220 мм
    Угол
    90°
    Материал
    алюминий
    Соединение
    коническое
    Количество поясов
    2
    Ширина конструкции
    40 см
    Длина сторон
    50 см
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Т-образный горизонтальный трёхлучевой узел Dura Truss DT 24 T35 T-joint используется там, где нужно вывести ответвление под прямым углом от основного пролёта квадратной фермы. Элемент относится к серии DT 24 — среднеразмерной линейке американского бренда Dura Truss, выпускаемой на чешском производстве. Сечение фермы 220×220 мм и длина каждого из трёх лучей по 50 см задают геометрию, при которой соединение получается компактным и одновременно рассчитанным на серьёзные пролёты.

    Конструкция и материалы узла DT 24 T35 T-joint

    Стыковочный элемент выполнен как отрезок квадратной фермы с четырьмя параллельными основными трубами диаметром 50 мм и толщиной стенки 2 мм. Между основными трубами вварены раскосы, образующие треугольную решётку по всем четырём граням — классическая для линейки DT 24 схема. Материал — алюминиевый сплав, соединения выполнены аргонодуговой сваркой. Три луча сходятся под углом 90° в одной горизонтальной плоскости, что и даёт форму буквы Т. Собственный вес узла — 2,9 кг: при таких габаритах это позволяет включать элемент в подвесные пролёты без заметной переплаты по массе конструкции. Алюминий не требует антикоррозийной обработки и переносит уличную эксплуатацию под навесом.

    Сборка и совместимость

    Каждый из трёх лучей заканчивается стандартным для серии DT 24 торцом со сквозными отверстиями под конические соединители. Крепёж входит в комплект поставки — конические замки со шпильками и шплинтами. Такое решение позволяет монтажнику собирать разветвление на высоте за считанные минуты: конический замок центрирует стыки и выбирает люфты автоматически, ключ нужен только для затяжки. Узел стыкуется с любыми прямыми секциями, углами и базами серии DT 24, но не совместим с более лёгкими DT 22/DT 23 и с более массивной DT 34 — сечение и шаг труб разные. При планировании конструкции важно учитывать, что T-joint даёт именно горизонтальное разветвление в плоскости трёх лучей, для вертикального ответвления нужна другая модификация узла.

    Где применяется

    Горизонтальный T-joint нужен там, где от несущего пролёта отходит поперечная линия: боковой вынос под приборы, ответвление к экрану, крепление промежуточной штанги света. На сценических порталах через такой узел удобно формировать П-образные и Г-образные рамы, если по проекту нужно вывести дополнительную секцию под прожекторы или акустический подвес. На выставочных стендах трёхлучевой стык используют для сборки прямоугольных периметров и внутренних перегородок — стенд получает жёсткий каркас без дополнительных косынок. В студиях и телевизионных павильонах DT 24 T35 T-joint встраивают в стационарные подвесные сетки, где нужно разветвление трасс под софиты и приборы верхнего света. Габарит луча 50 см достаточен для надёжной передачи момента от отвода к основному пролёту, при этом узел не съедает полезную длину прогона.
