ИМЛАЙТ DIMRACK-96 модульный шкаф управления нагрузками, 96 каналов
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- DIMRACK-96
- Тип товара
- модульный шкаф управления нагрузками
- Совместимые модули
- RDM4-3TP, RDM4-3, RSM4-3, RSM4-2, RSM2-5, RLM4-1
- Процессор управления
- RCM
- Механическое объединение шкафов
- поддерживается
- Максимальный ток на фазу
- 400 А
- Комплектация
- запираемая дверца; силовые модули приобретаются отдельно
- Количество слотов
- 24
- Замена модулей без остановки системы
- поддерживается
- Дисплей процессора
- сенсорный цветной 7″
- Автоопределение модулей
- есть
- Назначение
- управление сценическим светом
- Количество каналов
- 96
- Вес в упаковке
- 7000 г
- Габариты упаковки (Д×Ш×В)
- 600×450×220 мм
Инструкция
Описание товара

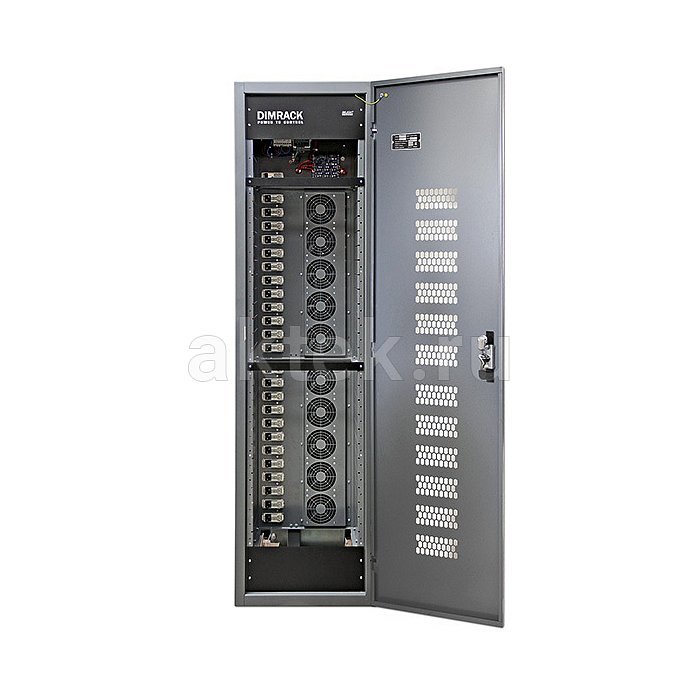

Профессиональная сцена театра или концертного зала требует централизованного питания и коммутации световых приборов разного типа — от галогеновых прожекторов до светодиодных линеек и интеллектуальных голов. Именно под такие задачи собран шкаф Имлайт DIMRACK-96 — модульная стойка на 24 слота с возможностью установки до 96 каналов управления нагрузками. Максимальный ток на фазу — 400 ампер, что покрывает потребности крупных сценических комплексов. Запираемая дверца входит в комплект, стойки можно фиксировать между собой при монтаже в аппаратной.Конструкция и особенности DIMRACK-96

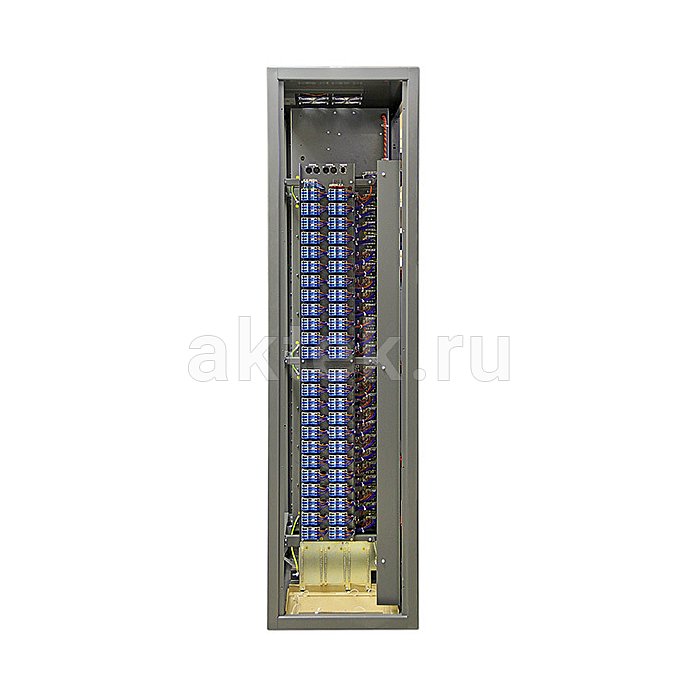

Стойка построена как платформа с 24 универсальными слотами, куда устанавливаются модули управления нагрузкой. Разъёмные соединения питания и управления позволяют менять модули «на лету», без обесточивания всей системы — это критично для театров с плотным репертуарным графиком, где ремонтное окно ограничено. Управляющий процессор RCM с 7-дюймовым мультисенсорным цветным дисплеем автоматически определяет тип установленного модуля. Логика управления построена по принципу смартфона: жесты, меню, настройка сцен без ныряния в инженерные таблицы. Такое решение уменьшает вероятность ошибок при работе оператора во время спектакля. Комбинация универсальных модулей RDM4-3TP с переключаемым режимом диммер/свитчер даёт свободу конфигурации — одна линия питает лампу накаливания, соседняя коммутирует нерегулируемую цепь для интеллектуального прибора.
Применение
Шкаф разворачивается в аппаратной или технической зоне сцены как централизованный узел питания световой партитуры. Стойки можно собирать в ряд и фиксировать между собой, что удобно при масштабировании системы под большой театральный или концертный комплекс. Универсальные модули RDM4-3TP полезны в планшетных лючках сцены, где заранее не известно, какой прибор будет подключён — лампа или интеллектуальная голова. При переходе парка на светодиодные и интеллектуальные приборы стойку не нужно перекомплектовывать под новую элементную базу: тип управления линией переключается программно. Для управления светодиодными лампами предусмотрен отдельный модуль RLM4-1 с четырьмя каналами по 5 ампер на 220 вольт.
Серия и исполнение
DIMRACK-96 — старшая по ёмкости стойка в линейке модульных шкафов Имлайт, рассчитанная на 24 модуля и максимум 96 каналов управления. Базовая поставка включает сам шкаф, процессор RCM с дисплеем и запираемую дверцу. Модули управления нагрузкой заказываются отдельно под конкретный проект: диммерные RDM4-3 для ламп накаливания, свитчерные RSM4-3, RSM4-2 и RSM2-5 для нерегулируемых цепей и электродвигателей, светодиодные RLM4-1 и универсальные RDM4-3TP. Такой подход позволяет собрать конфигурацию точно под структуру световой партитуры зала.
