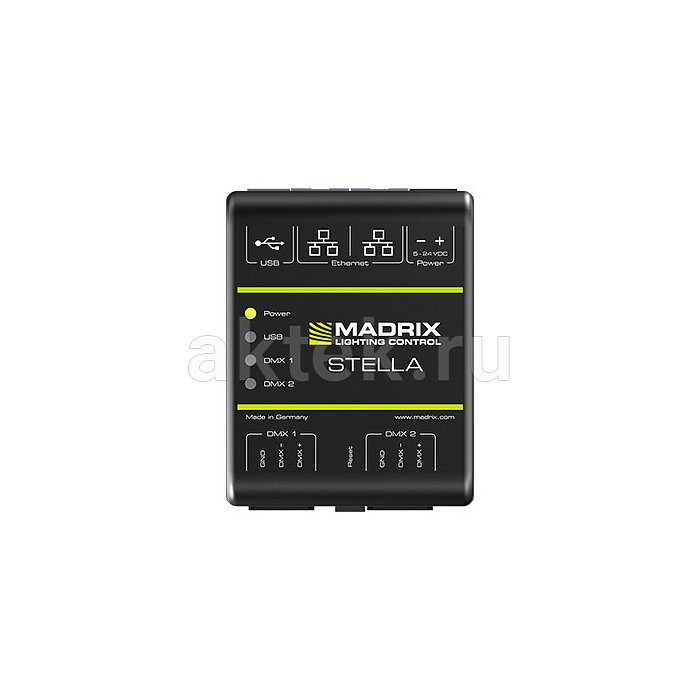

MADRIX STELLA сетевой световой интерфейс, две вселенные, DIN-рейка
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- MADRIX
- Модель
- STELLA
- Тип товара
- двунаправленный Ethernet–DMX-конвертер
- Комплектация
- клеммы, USB-кабель, настенные кронштейны, краткое руководство
- Рабочая температура
- −10…+70 °C
- Монтаж
- DIN-рейка 35 мм или стена
- Объединение потоков
- HTP, до 2 Ethernet-источников
- Поддержка RDM
- контроллер, до 170 устройств на порт
- Питание
- 5–24 В DC или USB
- DMX-подключение
- 2× съёмные 3-контактные клеммы
- USB-интерфейс
- USB 2.0 Type-B
- Ethernet-порты
- 2× RJ45 10/100 Мбит/с, Auto MDI-X
- Направление DMX-портов
- каждый порт настраивается как вход или выход
- Количество DMX-каналов
- 2×512
- Количество DMX-линий
- 2
- Назначение
- передача и преобразование управляющих протоколов
- Степень защиты
- IP20
- Разъёмы и интерфейсы
- XLR, RJ-45, USB, Ethernet
- Интерфейсы управления
- Ethernet
- Габариты товара
- 90×70×46 мм
- Поддерживаемые протоколы
- DMX512, RDM, Art-Net I–IV, ArtSync, sACN ANSI E1.31
- Вес в упаковке
- 250 г
- Габариты упаковки (Д×Ш×В)
- 130×100×70 мм
Описание товара
Для стационарных светодиодных инсталляций, где кабели прячутся в щитах автоматики, а управление приходит из сети, нужен компактный преобразователь Ethernet в DMX. Именно эту роль играет MADRIX STELLA (артикул IA-HW-001019) — интерфейс на DIN-рейку, который принимает Art-Net или потоковый ACN и раздаёт две вселенных DMX512 через винтовые клеммы, без громоздких XLR-разъёмов и лишних коробок.Назначение и результат применения
Устройство конвертирует Art-Net (версии I, II, 3, 4 с поддержкой ArtSync) и sACN по ANSI E1.31 напрямую в DMX512. На выходе — две независимых линии по 512 каналов, каждый порт автоматически работает как вход или выход. Такой подход позволяет унести преобразование сигнала к самой светодиодной группе: витая пара тянется на любое разумное расстояние по зданию, а короткие DMX-шлейфы уходят от STELLA уже к драйверам светильников. В крупных объектах — фасадах, ритейл-зонах, музейных экспозициях — несколько модулей ставятся в разные щиты и синхронизируются между собой, чтобы на светодиодных полотнах не появлялось визуальных разрывов между сегментами. Режим синхронизации с программой MADRIX 5 и другим железом бренда работает именно ради этой картинки без рассинхрона.
Управление и подключение

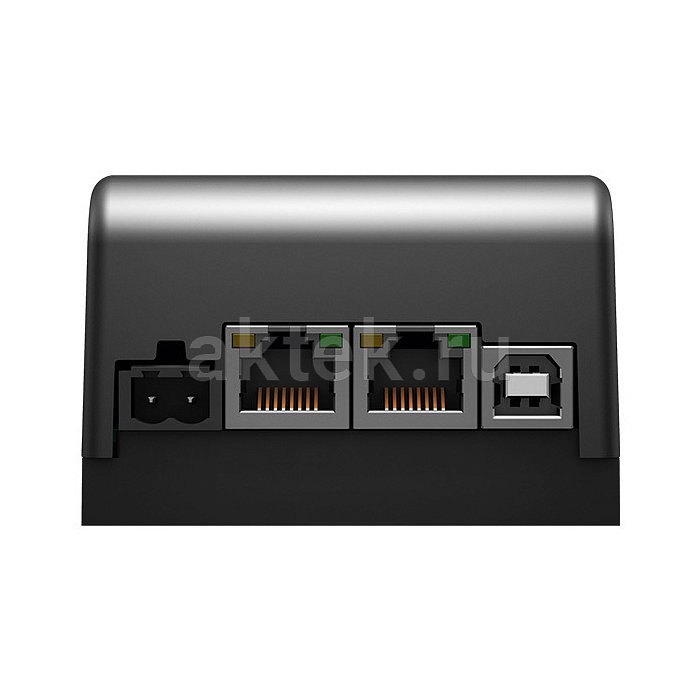

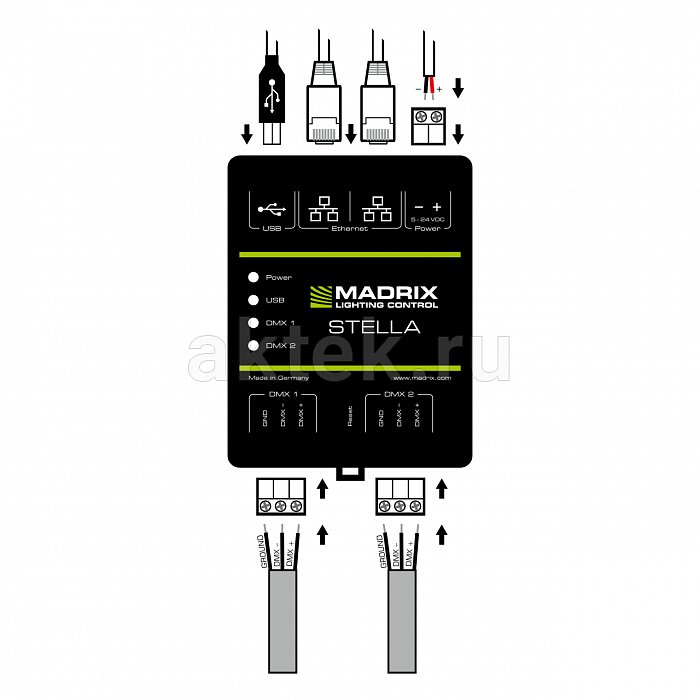

На борту два порта Ethernet RJ45 с автоматическим MDI-X и скоростью 10/100 Мбит/с (совместимы с гигабитными сетями). Оба порта поддерживают последовательное объединение — устройства собираются в цепь без внешнего коммутатора, что удобно для протяжённых линий. Дополнительно есть USB 2.0 типа B: через него STELLA подключается к компьютеру с MADRIX 5 и работает как обычный USB DMX-интерфейс. DMX-линии выводятся на два 3-контактных съёмных винтовых клеммника, питание — на отдельный 2-контактный, диапазон 5–24 В постоянного тока. Альтернативно питание берётся с того же USB. Потребление меньше 1,5 Вт, поэтому греется устройство минимально. STELLA соответствует официальным спецификациям Art-Net, поэтому спокойно работает как узел с консолями и софтом сторонних производителей. Реализована роль контроллера RDM: до 170 ответчиков на порт, что даёт удалённую адресацию и диагностику драйверов прямо из щита. HTP-объединение двух Ethernet-источников включается автоматически — резервирование управляющего сигнала для ответственных инсталляций получается почти без настройки.
Особенности модели STELLA

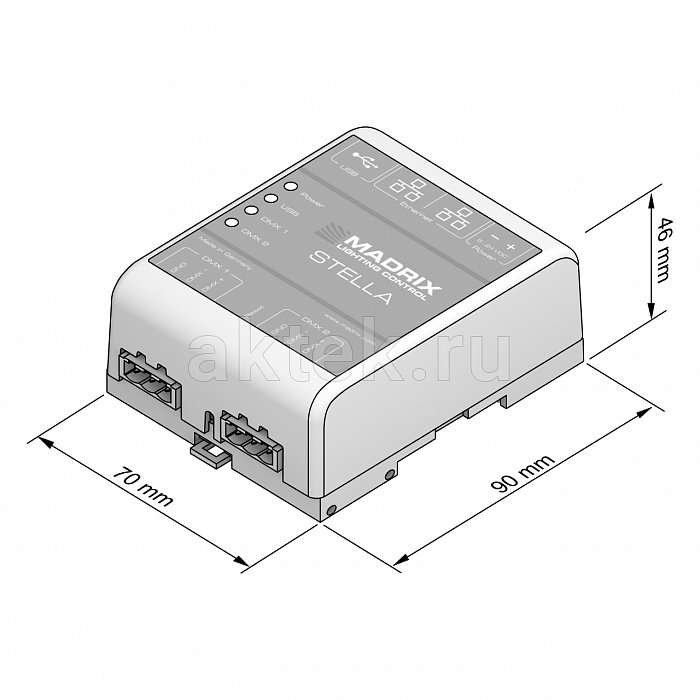

Корпус непроводящий, с классом воспламеняемости V-0 по методу UL94 — важный момент для монтажа в электрических щитах рядом с автоматами и блоками питания. Габариты 90 × 70 × 46 мм и вес около 108 граммов позволяют ставить STELLA даже в тесных шкафах; крепление стандартное, под 35-миллиметровую DIN-рейку, а в комплекте идут два кронштейна для настенного монтажа, если рейки нет. Девять индикаторов показывают состояние портов и сети, при необходимости их гасят через веб-интерфейс — полезно на объектах, где щит виден посетителям. Рабочий температурный диапазон от −10 до +70 °C, степень защиты IP20 — прибор для сухих помещений и щитов, не для улицы. Настройка ведётся через встроенную веб-страницу, прошивка обновляется. В комплект входят набор винтовых клемм, сертифицированный USB-кабель, настенные крепления и краткое руководство. Сертификаты CE, EAC, FCC и RoHS позволяют закладывать модуль в проекты, где требуется полный пакет документов.
