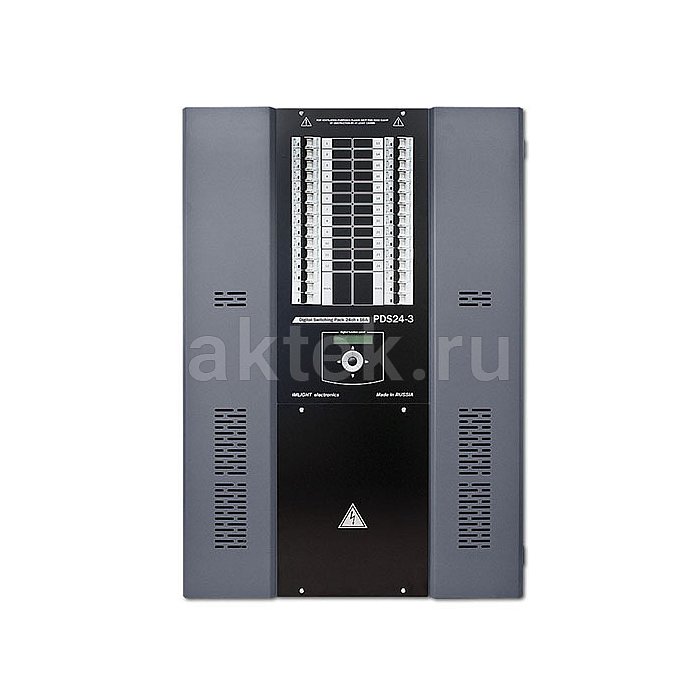

ИМЛАЙТ PDS 24-3 (V) настенный коммутационный шкаф, 24 канала
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- Imlight
- Модель
- PDS 24-3 (V)
- Тип товара
- шкаф управления нерегулируемыми цепями
- Монтаж
- настенный
- Питание
- трёхфазное, 380 В с нейтралью, 50 Гц
- Гальваническая развязка управления
- есть
- Вводная защита
- автоматические выключатели
- Коммутирующие элементы
- 50 А
- Максимальный ток канала
- 16 А
- Назначение
- управление сценическим светом
- Количество каналов
- 24
- Поддерживаемые протоколы
- DMX512-A, RDM
- Режимы управления
- DMX, RDM
- Вес товара
- 9 кг
- Вес в упаковке
- 30150 г
- Габариты упаковки (Д×Ш×В)
- 830×650×200 мм
Описание товара
Для стационарных световых инсталляций в театрах, концертных залах, студиях и клубах, где нужно централизованно коммутировать десятки нерегулируемых линий, подходит настенный шкаф Имлайт PDS 24-3 (V). Это силовой блок на 24 канала, каждый из которых рассчитан на ток до 16 А, с управлением по протоколу DMX-512. Модель работает с нерегулируемой нагрузкой — включает и выключает подключённые к каналам приборы по командам с пульта или консоли.Назначение и коммутируемая нагрузка
Шкаф закрывает задачу управления группами приборов, которые не требуют плавного диммирования: моторизованными головами, LED-панелями со встроенными драйверами, следящими прожекторами, дым-машинами, служебным светом, розетками для реквизита. Каждый из 24 каналов выводится через клеммную сборку и коммутируется промышленным реле на 30 А, что даёт запас по ресурсу при работе с активной или индуктивной нагрузкой. Такое решение снижает число силовых линий, тянущихся к пульту, и переносит всю коммутацию в одну точку у стены зала или в аппаратной.
Управление PDS 24-3 (V) и подключение силовых линий
Управляющий сигнал — DMX-512 с оптической развязкой входа, что защищает электронику блока от наводок по линии данных при длинных трассах и разветвлённых сетях. Каждый канал занимает один DMX-адрес и работает по логике «включено/выключено», поэтому шкаф прозрачно встраивается в любую световую сеть рядом с диммерами и моторизованными приборами. Питание — трёхфазное, 380 В с нейтралью, 50 Гц, ввод выполнен на клеммы под сечение до 35 мм² и ток 125 А. Выходные клеммы нагрузки рассчитаны на 40 А и провод до 6 мм² на канал. Такая коммутационная база рассчитана на профессиональный монтаж силами электромонтажной бригады: питание заводится напрямую от распределительного щита, а линии к приборам разводятся по залу по проекту.
Конструкция и монтаж шкафа PDS 24-3 (V)
Корпус выполнен для настенной установки, габариты 780 × 543(600) × 143 мм, вес не более 27,9 кг. Компактная глубина в 143 мм позволяет разместить блок в технических коридорах и аппаратных с ограниченным пространством, не занимая пола. Все силовые и сигнальные соединения — клеммные, без разъёмных промышленных розеток, поэтому монтаж выполняется стационарно и рассчитан на долгую эксплуатацию без переподключений. Применение промышленных реле в качестве коммутирующих элементов делает конструкцию ремонтопригодной: замена силового элемента канала — стандартная сервисная операция. Шкаф ориентирован на инсталляции, где важна надёжность годами: концертные площадки, дома культуры, телестудии, конференц-залы, храмы с постановочным светом. В связке с диммерными модулями того же производителя PDS 24-3 (V) образует полный силовой узел управления световым парком объекта.
