STAGE4 Split 1-8 WE DMX-сплиттер, восемь изолированных выходов, RDM
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- STAGE4
- Модель
- Split 1-8 WE
- Тип товара
- DMX/RDM-сплиттер
- Монтаж
- на стену или ферму
- Охлаждение
- пассивное
- Потребляемая мощность
- до 5 Вт
- Питание
- 90–240 В, 50/60 Гц
- Разъём питания
- PowerCON
- Разъёмы DMX
- XLR 3-pin
- Гальваническая развязка
- оптическая, на каждом выходе
- Количество DMX-каналов
- 512
- Сквозной выход
- есть
- Назначение
- распределение и гальваническая развязка DMX-линий
- Степень защиты
- IP20
- Количество входов
- 1
- Количество выходов
- 8
- Габариты товара
- 215×123×43 мм
- Защита
- от короткого замыкания
- Поддерживаемые протоколы
- DMX512, RDM
- Режимы управления
- DMX, RDM
- Вес товара
- 950 г
- Вес в упаковке
- 1100 г
- Габариты упаковки (Д×Ш×В)
- 240×140×50 мм
Описание товара
Когда в световой сети растёт число приборов, последовательная гирлянда XLR-кабелей быстро упирается в потери и наводки — здесь и выходит на сцену STAGE4 Split 1-8 WE, восьмиканальный DMX-сплиттер с оптической развязкой каждого выхода. Устройство принимает один входной поток DMX-512 и раздаёт его на восемь независимых линий, а девятый сквозной выход позволяет продолжить магистраль на следующий сплиттер. Модель рассчитана на стационарные и выездные площадки — от клубов и ресторанов до театров и телестудий.Конструкция и особенности Split 1-8 WE

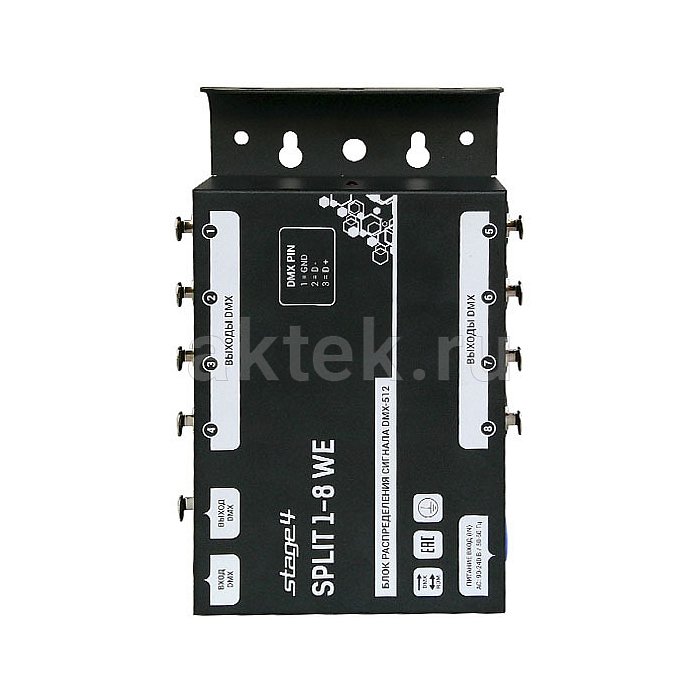

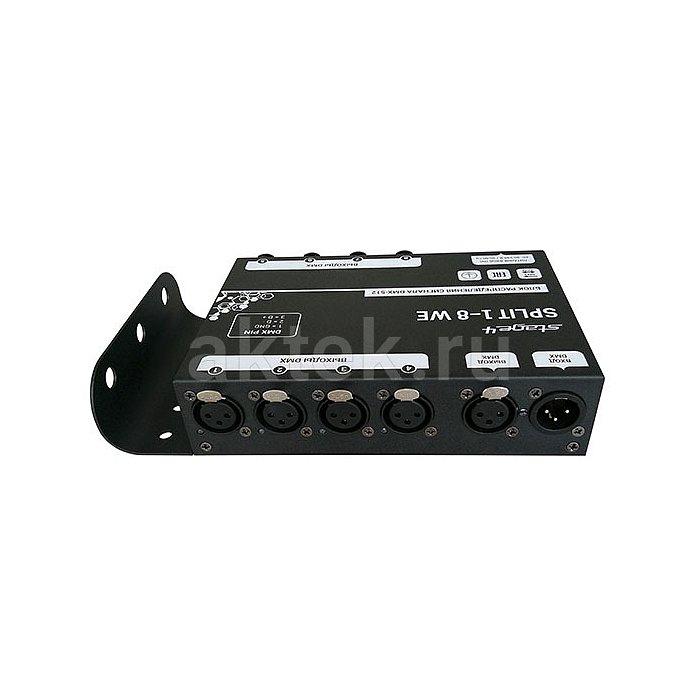

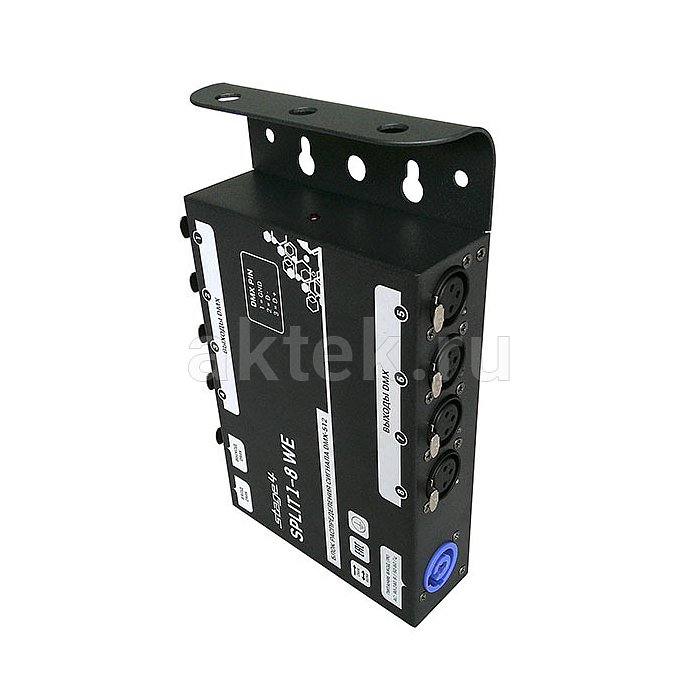

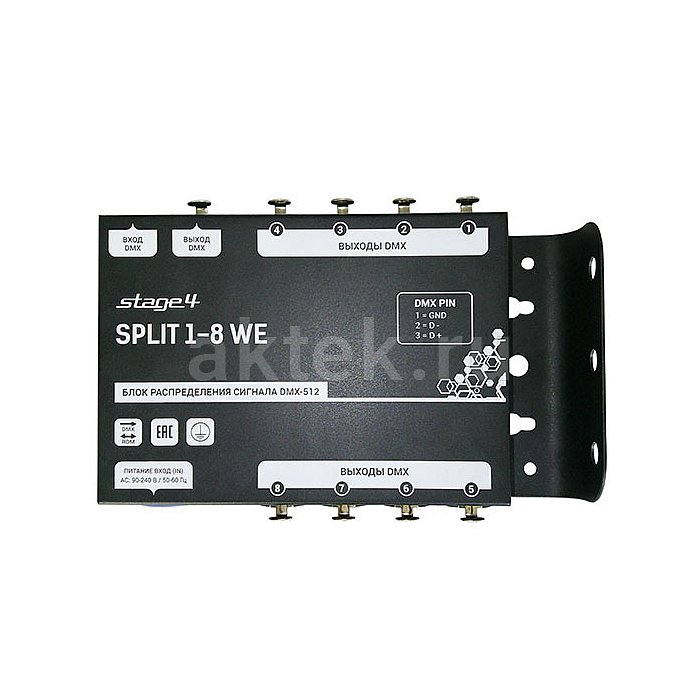

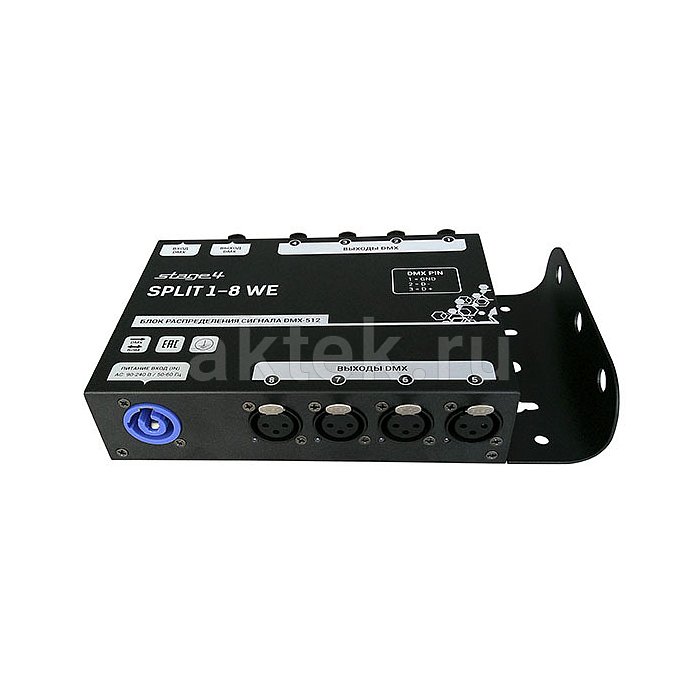

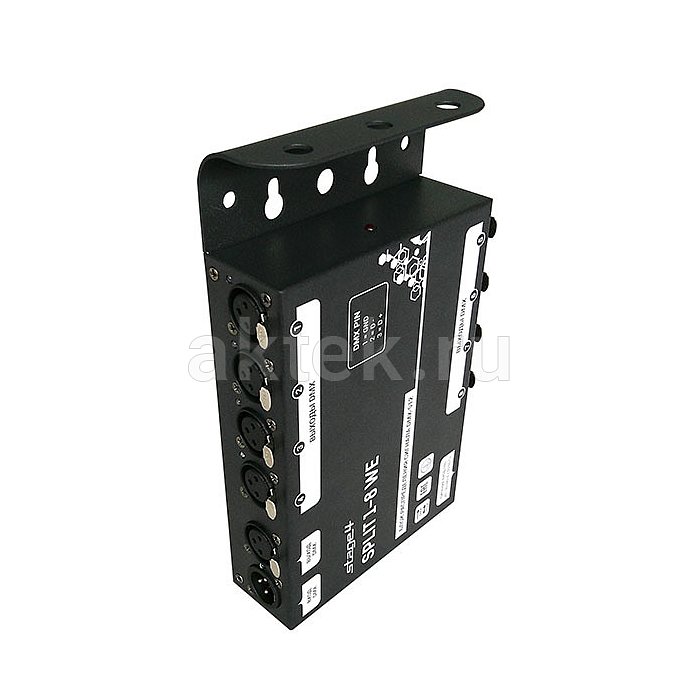

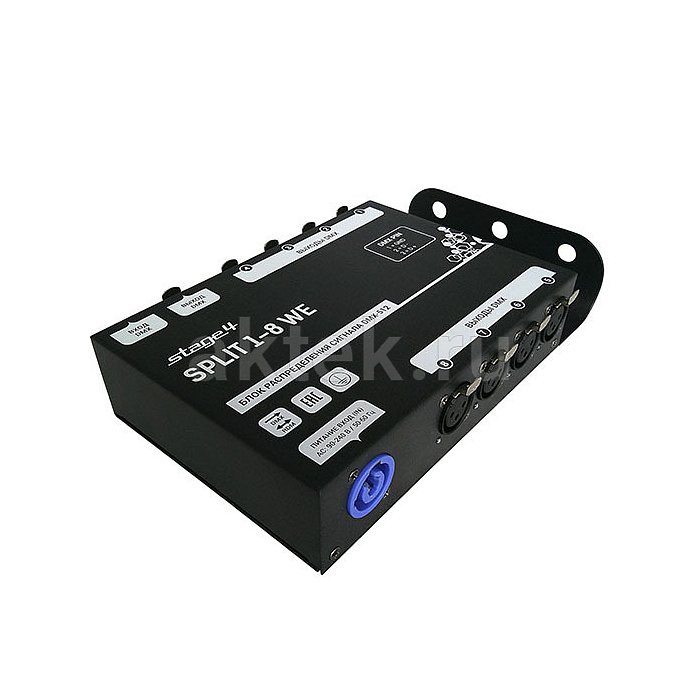

Корпус металлический, компактный, с точкой крепления под струбцину и монтажными отверстиями для установки на стену — оба сценария предусмотрены штатно. Все восемь выходов гальванически развязаны через оптопары: если на одной из линий случится короткое замыкание или пробой по земле, остальные семь групп приборов продолжат работать, а вход останется защищён от обратной наводки. Разъёмы DMX — XLR 3-pin, стандарт для театрального и концертного парка. Поддержка протокола RDM даёт двустороннюю связь с приборами: адресация, опрос состояния и настройка режимов делаются с пульта, без физического подхода к каждой голове или прожектору. Питание подаётся через PowerCon с фиксацией разъёма — вырвать кабель случайным движением сложно, что важно на репетициях и монтажах. Охлаждение пассивное, конвекционное, вентилятора нет — прибор бесшумный и подходит для тихих залов и студий записи. Один поток, 512 каналов, максимум пять ватт потребления.
Применение
Split 1-8 WE встаёт между управляющей консолью и группами световых приборов там, где нужно раздать один юниверс на несколько независимых веток. Восемь изолированных выходов удобны для больших ферм: по одной линии на каждую группу голов, отдельные ветки для панелей, стробов, дым-машин и статики. Сквозной DMX-выход позволяет каскадировать сплиттеры или уводить сигнал на дополнительный узел без разветвителей-тройников. Универсальный вход 90–240 вольт снимает вопрос с нестабильной сетью на выездах. Крепление на струбцину означает установку прямо на ферму рядом с приборами — сокращаются длины сигнальных линий, а значит и вероятность потери пакетов. Диапазон рабочих температур от +1 до +40 °C ограничивает применение отапливаемыми помещениями; степень защиты IP20 — только для сухих зон.
Серия и исполнение
Модель входит в линейку STAGE4 SPLIT — семейство блоков распределения DMX с разной канальностью и типом монтажа. Индекс WE в названии указывает на исполнение под настенный монтаж и подвес на струбцину, в отличие от рэковых версий серии. В комплект поставки входит сам сплиттер, кабель питания и руководство на русском языке. Гарантия — один год, заявленный срок службы — не менее пяти лет. Импортёр по России — компания «Имлайт», что упрощает сервисное обслуживание и получение запасных частей.
