STAGE4 Split Toggle Front RE рэковый DMX-сплиттер, восемь выходов
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- STAGE4
- Модель
- Split Toggle Front RE
- Тип товара
- переключаемый DMX/RDM-сплиттер
- Комплектация
- сетевой кабель и руководство
- Монтаж
- 19-дюймовый рэк
- Охлаждение
- пассивное
- Потребляемая мощность
- 5 Вт
- Разъём питания
- PowerCON на задней панели
- Разъёмы DMX
- XLR 3-pin на передней панели
- Гальваническая развязка
- оптическая, на каждом порту
- Схемы распределения
- 1 вход на 8 выходов или 2 входа по 4 выхода
- Назначение
- распределение и гальваническая развязка DMX-линий
- Высота в рэке
- 1U
- Степень защиты
- IP20
- Количество входов
- 1
- Количество выходов
- 8
- Питание
- 90–240 В, 50/60 Гц
- Габариты товара
- 483×125×45 мм
- Вес товара
- 2,4 кг
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX512, RDM
- Режимы управления
- DMX, RDM
- Вес в упаковке
- 2590 г
- Габариты упаковки (Д×Ш×В)
- 530×140×50 мм
Описание товара
Для распределения DMX-сигнала в стационарной инсталляции театра, телестудии или клуба подойдёт STAGE4 Split Toggle Front RE — рэковый сплиттер высотой 1U с фронтальным расположением всех коммутационных портов. Такое исполнение удобно там, где стойка стоит вплотную к стене или закрыта сзади: оператор получает доступ ко всем DMX-подключениям с лицевой стороны, не разворачивая рэк и не подсвечивая заднюю панель фонариком.Разделение сигнала и режимы работы
Устройство переключается между двумя схемами распределения. В первом режиме один входной DMX-поток раздаётся на восемь независимых выходных линий — типичная задача, когда с одной консоли нужно развести сигнал по группам приборов: заливка, головы, статические прожекторы, эффекты. Во втором режиме сплиттер работает как два параллельных блока: два входных потока (два юниверса по 512 каналов) раздаются по четыре выхода на каждый. Это удобно, если на площадке два независимых юниверса — например, отдельно сценический свет и архитектурная подсветка зала.
Каждый выход изолирован от остальных, поэтому короткое замыкание или помеха на одной линии не выводит из строя всю DMX-сеть — страдает только конкретная ветка. Для крупных инсталляций в театрах, спортивных аренах и объектах HoReCa это принципиально: любой инцидент на одном участке не останавливает шоу целиком.
Управление и коммутация
Сплиттер поддерживает протокол DMX-512 и его расширение RDM. Двусторонняя связь по RDM позволяет опрашивать подключённые приборы, менять DMX-адреса и настраивать режимы каналов удалённо, не залезая на ферму и не снимая приборы с подвеса — при большом количестве голов и заливок это экономит часы работы.

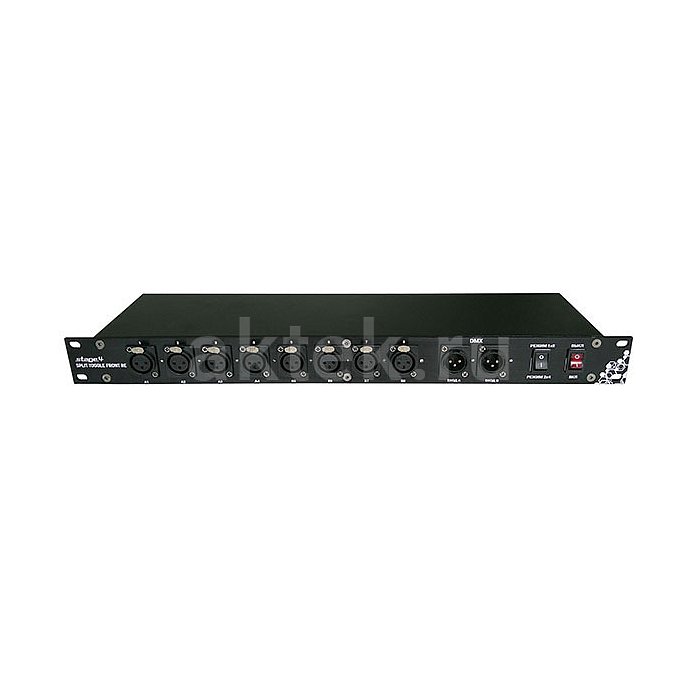

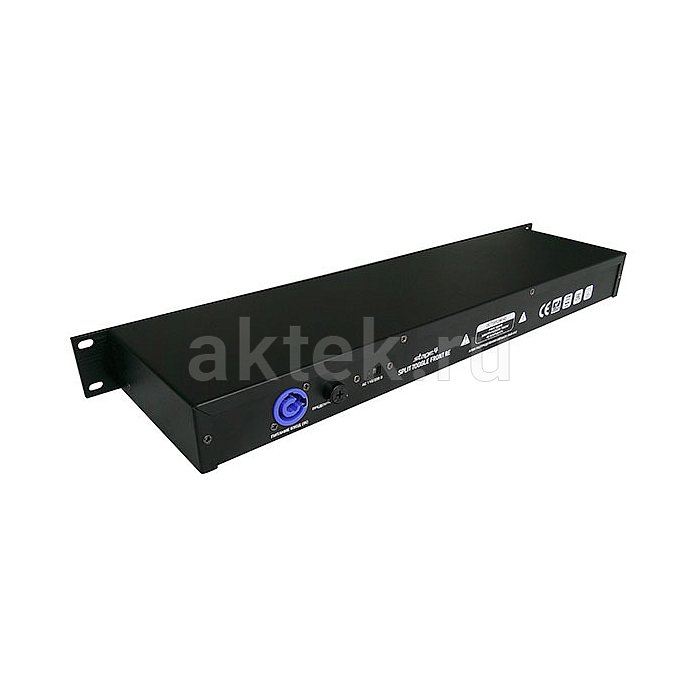

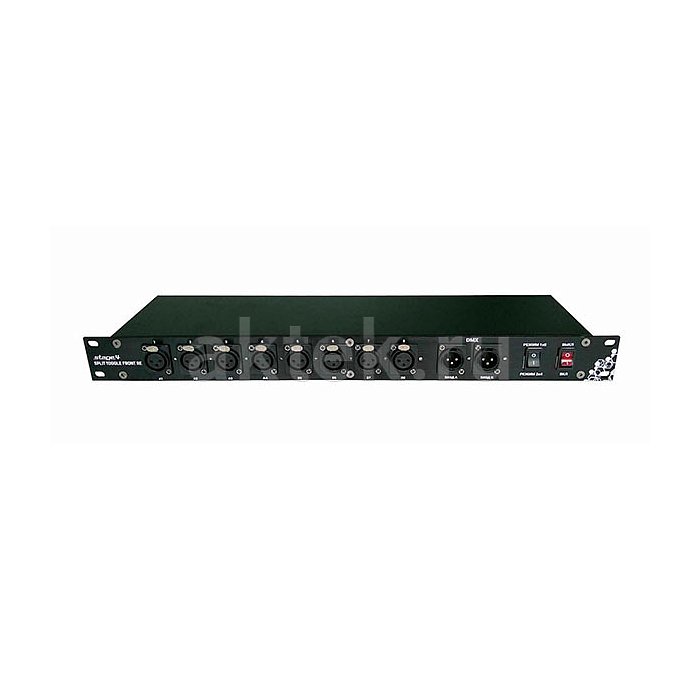

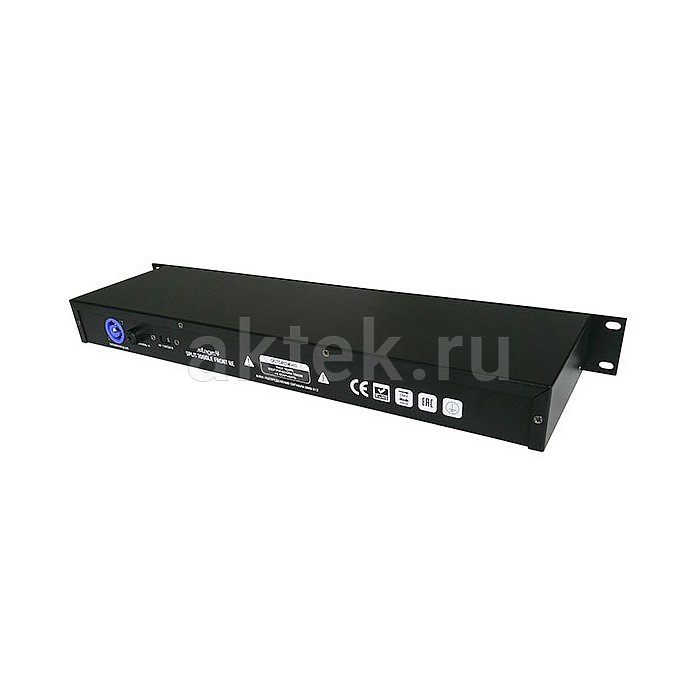

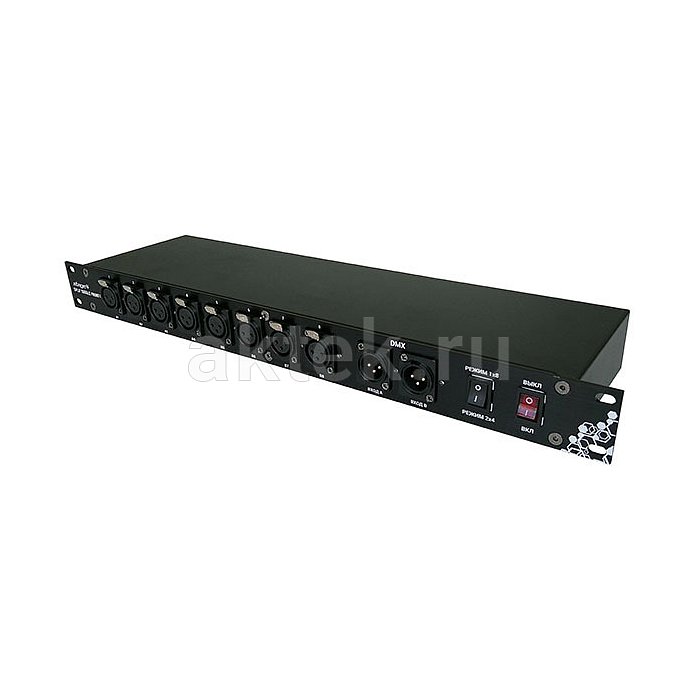

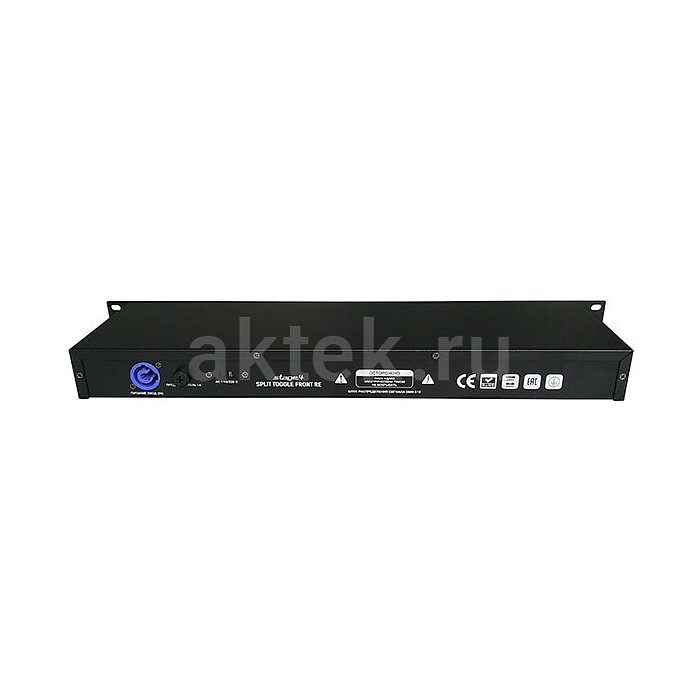

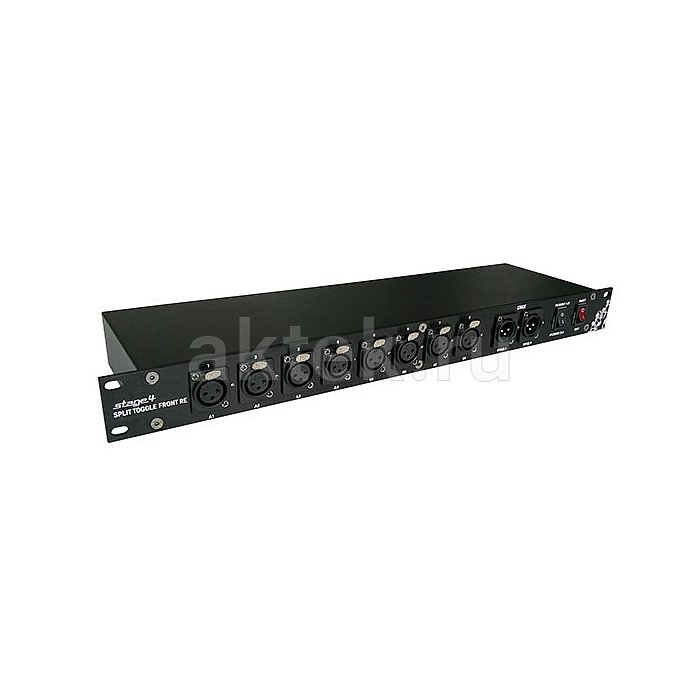

Все DMX-разъёмы XLR 3-pin (два входа и восемь выходов) выведены на фронтальную сторону. Питание 90–240 В, 50/60 Гц заводится через разъём PowerCon с тыльной стороны, кнопка включения расположена на передней панели. Максимальное потребление всего 5 Вт — сплиттер не создаёт заметной тепловой нагрузки на рэк и не требует принудительной вентиляции. Проходной разъём питания не предусмотрен, поэтому для каждого блока в стойке нужна отдельная розетка на распределителе.
Конструкция Split Toggle Front RE
Корпус металлический, чёрный, стандартной 19-дюймовой ширины и высотой 1U (48,3×12,5×4,5 см). Вес 2,4 кг позволяет закрепить блок в стойке без дополнительных полок. Охлаждение пассивное, за счёт естественной воздушной конвекции — прибор работает бесшумно, что критично для театральных аппаратных, телестудий и переговорных, где посторонний шум недопустим.
Степень защиты IP20 предполагает эксплуатацию в сухих отапливаемых помещениях: рабочий диапазон от +1 до +40 °C, относительная влажность 35–85 %. Производитель декларирует срок службы не менее 5 лет и гарантию 1 год. В комплект входит кабель питания и руководство на русском языке. Сплиттер Split Toggle Front RE вписывается в любую рэковую систему управления светом — от компактной стойки в клубе до многоуровневой аппаратной большого концертного зала.
