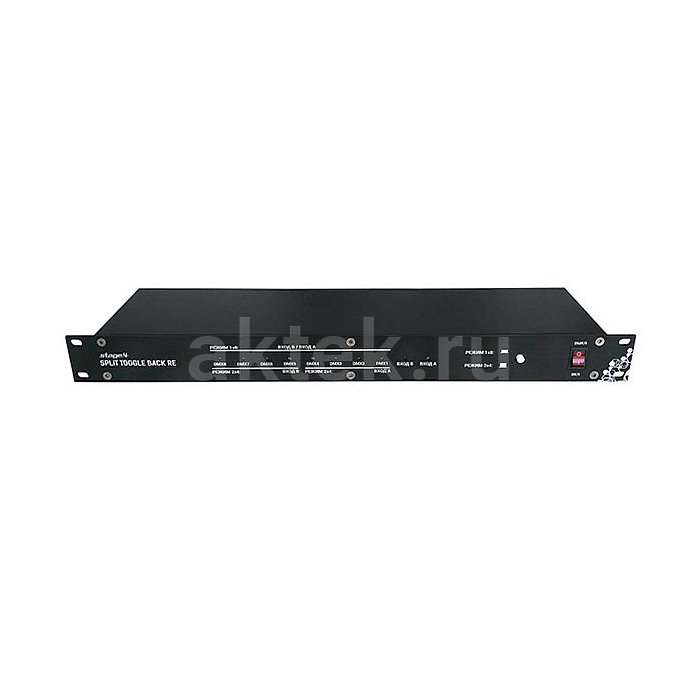

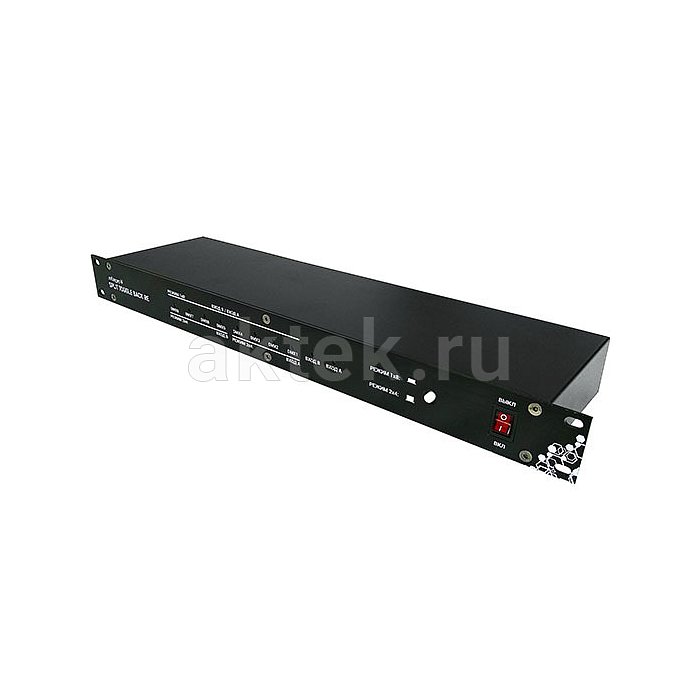

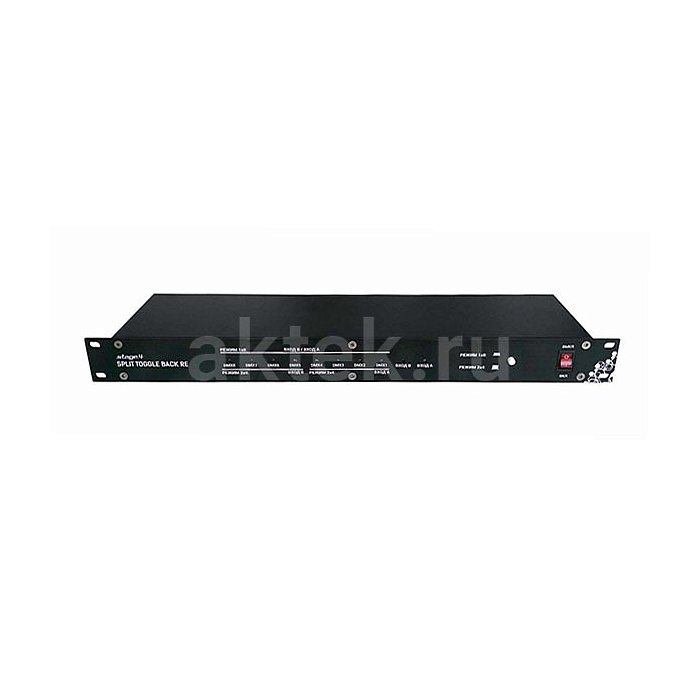

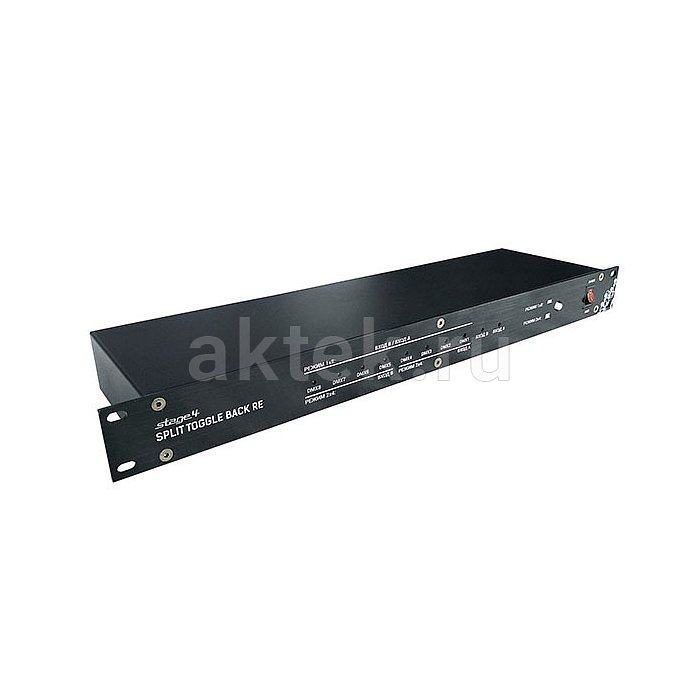

STAGE4 Split Toggle Back RE рэковый DMX-сплиттер, восемь выходов
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- STAGE4
- Модель
- Split Toggle Back RE
- Тип товара
- переключаемый DMX/RDM-сплиттер
- Комплектация
- сетевой кабель и руководство
- Монтаж
- 19-дюймовый рэк
- Охлаждение
- пассивное
- Потребляемая мощность
- 5 Вт
- Питание
- 90–240 В, 50/60 Гц
- Разъём питания
- PowerCON на задней панели
- Разъёмы DMX
- XLR 3-pin на задней панели
- Гальваническая развязка
- оптическая, на каждом порту
- Схемы распределения
- 1 вход на 8 выходов или 2 входа по 4 выхода
- Назначение
- распределение и гальваническая развязка DMX-линий
- Высота в рэке
- 1U
- Степень защиты
- IP20
- Количество каналов
- 512
- Количество входов
- 1
- Количество выходов
- 8
- Габариты товара
- 483×125×45 мм
- Вес товара
- 1,8 кг
- Монтаж в рэк
- 19 дюймов
- Поддерживаемые протоколы
- DMX512, RDM
- Режимы управления
- DMX, RDM
- Вес в упаковке
- 1940 г
- Габариты упаковки (Д×Ш×В)
- 530×140×50 мм
Описание товара
Для монтажа в постановочных стойках театров, ТВ-студий и клубов подойдёт STAGE4 Split Toggle Back RE — рэковый DMX-сплиттер формата 1U с оптической развязкой каналов и переключаемой конфигурацией входов и выходов. Модель занимает одно юнитовое место в 19-дюймовой стойке, все коммутационные разъёмы вынесены на тыльную панель, что удобно при стационарной инсталляции с аккуратной кабельной трассой сзади шкафа.Распределение сигнала и защита сети
Устройство принимает DMX-512 и работает в двух режимах на выбор: один входной юниверс раздаётся на восемь независимых линий, либо два входных потока разводятся по четырём выходам каждый — итого до 2×512 каналов. Такой подход снимает ограничения последовательного шлейфа: вместо одной длинной цепи приборов оператор получает восемь коротких лучей, где каждая ветка изолирована от соседних. Если на одной линии произойдёт короткое замыкание, обрыв или помеха — остальные группы световых приборов продолжат работать.
Оптическая развязка портов гальванически отделяет входы от выходов и выходы друг от друга. Для сложных площадок с фермами, движущимися головами и статическими прожекторами разных брендов это снижает риск наводок и защищает пульт от аварийных ситуаций в трактe.
Управление и подключение
Коммутация DMX выполнена на разъёмах XLR 3-pin: два входа IN и восемь выходов OUT. Проходного DMX-порта нет — сплиттер задуман как конечная точка распределения, а не транзитный узел. Поддержка протокола RDM даёт двустороннюю связь: с пульта или программного обеспечения можно опросить приборы на линиях, изменить DMX-адрес, режим каналов и другие RDM-параметры без физического доступа к каждой голове на ферме.
Питание подведено разъёмом PowerCon на тыльной стороне, диапазон напряжения 90–240 В при 50/60 Гц позволяет ставить прибор на любых площадках, включая гастрольные. Максимальная потребляемая мощность — 5 Вт. Сквозного PowerCon Out нет, так что каждый сплиттер запитывается отдельным кабелем от распределителя питания в стойке. На передней панели предусмотрена кнопка включения.
Конструкция Split Toggle Back RE
Корпус металлический, чёрный, габариты 48,3×12,5×4,5 см — стандартный форм-фактор 19″/1U для интеграции в рэковую стойку с усилителями, коммутаторами и другой инфраструктурой. Вес 1,8 кг позволяет закрепить прибор штатными винтами через уши рэка без дополнительных полок.
Охлаждение пассивное, за счёт естественной воздушной конвекции — вентиляторов внутри нет, устройство работает бесшумно. Это критично для театральных аппаратных, телестудий и рэковых шкафов рядом с рабочим местом оператора, где посторонний шум недопустим. Степень защиты IP20, климатическое исполнение T4, рабочий диапазон от +1 до +40 °C — прибор рассчитан на сухие отапливаемые помещения.
В комплекте кабель питания, руководство на русском языке и сам сплиттер. Заявленный срок службы — не менее пяти лет, гарантия — один год. Область применения по данным производителя: театры, ТВ-студии, дома культуры, ночные клубы, спортивные арены и объекты сферы HoReCa, где нужна надёжная шина DMX с электрической изоляцией участков сети.
