Сплиттер INVOLIGHT DMXS8S
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
Описание товара

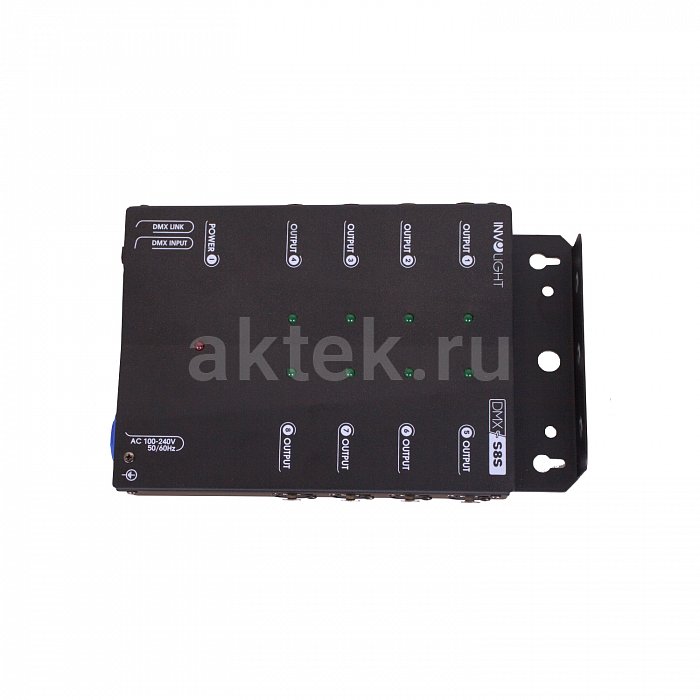

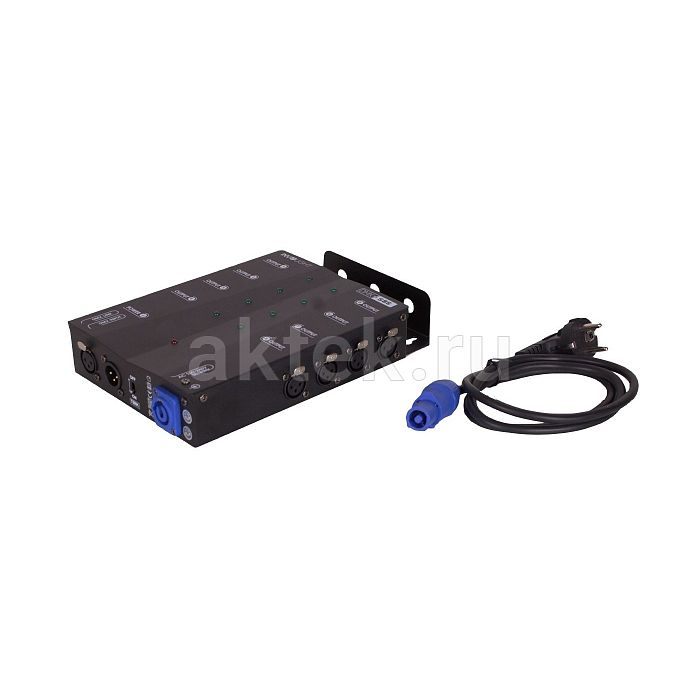

Сплиттер INVOLIGHT DMXS8S — профессиональный восьмиканальный DMX-разветвитель с полной гальванической развязкой между входом и выходами, а также между отдельными ветвями. Он восстанавливает управляющий сигнал для длинных кабельных трасс, предоставляет восемь независимых направлений и один сквозной Link. Переключатель 120 Ом позволяет корректно завершить продолжение линии.Восемь независимых выходов

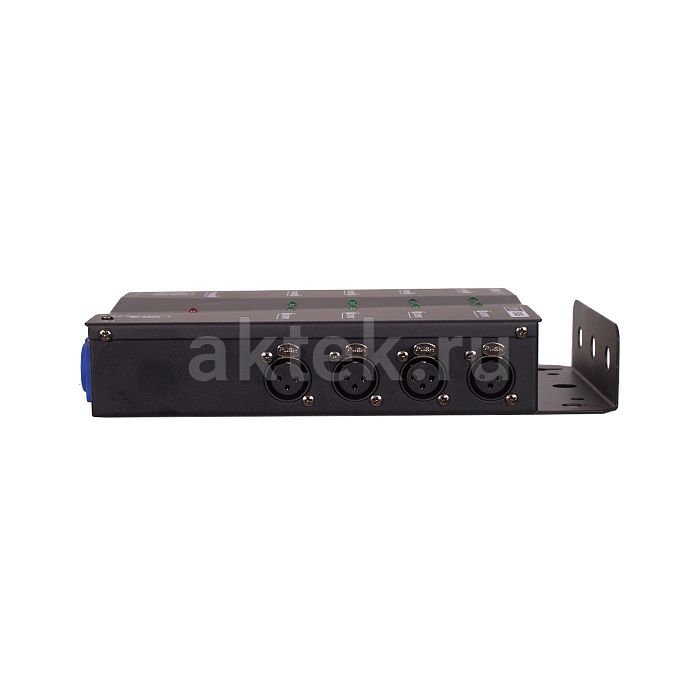

Управляющий поток копируется на отдельные физические ветви для разных участков сцены или здания. Каждая линия получает собственный кабель, группу приборов и терминатор на конце. Если одна ветвь повреждена, остальные продолжают работать независимо. Понятная подпись разъёмов связывает их с патч-листом и ускоряет поиск нужного участка во время монтажа.
Полная гальваническая развязка
Электрическое разделение действует не только между входом и выходной частью, но и между всеми восемью направлениями. Это уменьшает взаимное влияние удалённых цепей и земляных потенциалов. Развязка не отменяет требований к защитному заземлению силового оборудования и не делает любой кабель подходящим для данных; она дополняет правильно построенную инфраструктуру.
Усиление длинной линии
Активная схема восстанавливает форму DMX-сигнала перед каждой дальнейшей трассой. Это полезно при больших расстояниях между консолью и приборами. Для получения преимущества используют специализированный кабель, соблюдают допустимую последовательность устройств и не создают случайных ответвлений пассивными переходниками. Каждую дальнюю точку тестируют при интенсивном изменении многих параметров.
Link и терминатор 120 Ом
Сквозной выход позволяет передать исходный поток следующему узлу. Если каскад не требуется, переключатель включает согласующую нагрузку 120 Ом. Неверное положение способно оставить линию открытой или дважды терминированной, поэтому его проверяют перед мероприятием и отмечают в схеме. Концы самостоятельных восьми ветвей также завершаются на последних приборах.
Модель подходит большой сцене, прокатному рэку и постоянной инсталляции с разнесёнными группами света. Пуск выполняют последовательно: вход, Link, затем восемь выходов по одному. После общей проверки сохраняют карту направлений и положение терминатора. Этот порядок позволяет повторить коммутацию на следующей площадке и быстро локализовать возможный сбой.
В прокатном рэке Link и терминатор подписывают крупнее обычных выходов, поскольку ошибка в этой точке влияет на следующий узел. Перед закрытием крышки переключатель фотографируют. На площадке техник сверяет положение со схемой и только затем подключает каскад, избегая двойного завершения или оставленного открытым длинного участка.
