Артикул: 449403
Для стационарной инсталляции с большим световым парком пригодится рэковый DMX-сплиттер STAGE4 Split 1-12 RE: один вход и двенадцать оптоизолированных выходов на фронтальной панели корпуса 19" 1U. Поддержка DMX-512 и RDM позволяет удалённо настраивать адреса и параметры приборов. Питание PowerCon, XLR 3-pin. Решение для театров, ТВ-студий, клубов и концертных площадок.
В наличии в наличии
25 200 ₽
На этот товар действует гарантия: 12 месяцев
  • 756 бонусов за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра — бесплатно

STAGE4 Split 1-12 RE рэковый DMX-сплиттер, двенадцать выходов

    • STAGE4 Split 1-12 RE рэковый DMX-сплиттер, двенадцать выходов
    • STAGE4 Split 1-12 RE рэковый DMX-сплиттер, двенадцать выходов 2
    • STAGE4 Split 1-12 RE рэковый DMX-сплиттер, двенадцать выходов 3
    • STAGE4 Split 1-12 RE рэковый DMX-сплиттер, двенадцать выходов 4
    • STAGE4 Split 1-12 RE рэковый DMX-сплиттер, двенадцать выходов 5
    • STAGE4 Split 1-12 RE рэковый DMX-сплиттер, двенадцать выходов 6
    • STAGE4 Split 1-12 RE рэковый DMX-сплиттер, двенадцать выходов 7

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    STAGE4
    Модель
    Split 1-12 RE
    Тип товара
    DMX/RDM-сплиттер
    Комплектация
    сетевой кабель и руководство
    Монтаж
    19-дюймовый рэк
    Охлаждение
    пассивное
    Потребляемая мощность
    5 Вт
    Питание
    90–240 В, 50/60 Гц
    Разъём питания
    PowerCON на задней панели
    Разъёмы DMX
    XLR 3-pin на передней панели
    Гальваническая развязка
    оптическая, на каждом выходе
    Количество DMX-каналов
    512
    Назначение
    распределение и гальваническая развязка DMX-линий
    Высота в рэке
    1U
    Степень защиты
    IP20
    Количество входов
    1
    Количество выходов
    12
    Габариты товара
    483×125×45 мм
    Вес товара
    1,65 кг
    Монтаж в рэк
    19 дюймов
    Поддерживаемые протоколы
    DMX512, RDM
    Режимы управления
    DMX, RDM
    Вес в упаковке
    1780 г
    Габариты упаковки (Д×Ш×В)
    530×140×50 мм
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Когда в световой сети собирается больше десятка приборов, последовательное соединение по DMX превращается в проблему: длинная гирлянда кабелей, деградация сигнала на дальних приборах, риск того, что один заглючивший корпус уронит всю линию. STAGE4 Split 1-12 RE решает эту задачу на уровне рэка — один вход разводится на двенадцать независимых оптоизолированных выходов, и каждая ветка живёт своей жизнью. Формат корпуса 19 дюймов, высотой 1U, что удобно вписывается в стандартную стойку театра, ТВ-студии, клуба или спортивной арены.

    Распределение сигнала и защита сети

    Сплиттер принимает один поток DMX-512 (один юниверс, 512 каналов) и раздаёт его на двенадцать выходных портов XLR 3-pin, размещённых на фронтальной стороне. Оптическая развязка каждого порта означает, что электрически ветки не связаны между собой: короткое замыкание на кабеле или неисправность одного прибора не пройдёт обратно во входную линию и не заденет соседние ветки. Такая архитектура особенно ценна на площадках, где параллельно работают десятки голов, стробов и заливок — сбой на одной группе не срывает шоу целиком.

    Поддержка RDM добавляет к обычной раздаче двустороннюю связь: с пульта можно опросить приборы, назначить DMX-адрес, поменять режим каналов и считать статус, не подходя физически к каждой голове на ферме. Это заметно ускоряет саундчек и монтаж в больших ригах.

    Подключение и работа в стойке

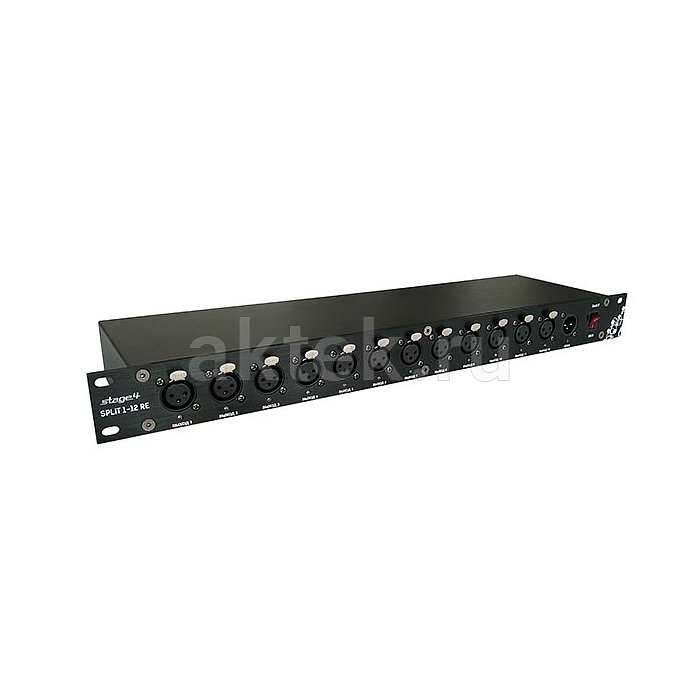

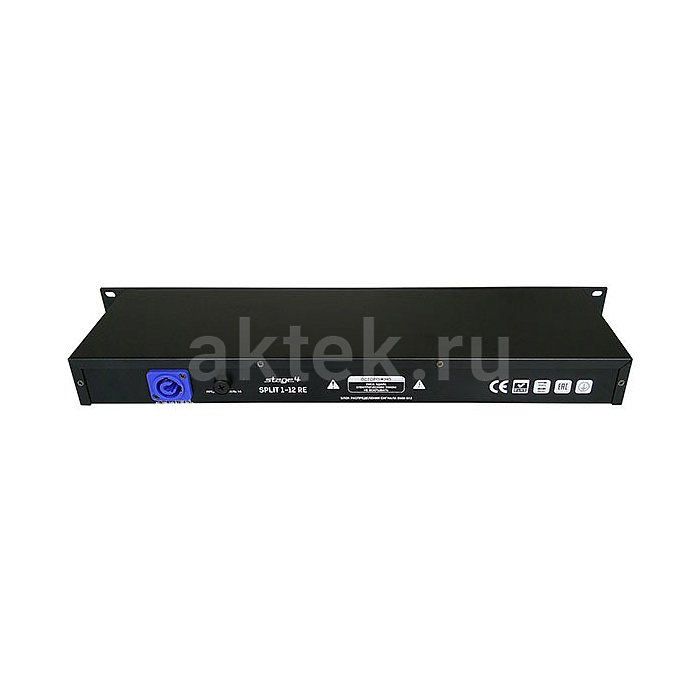

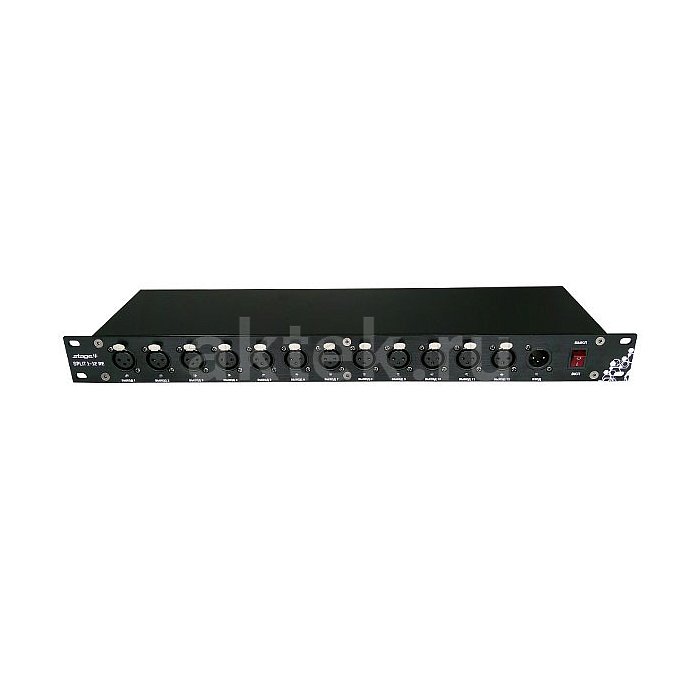

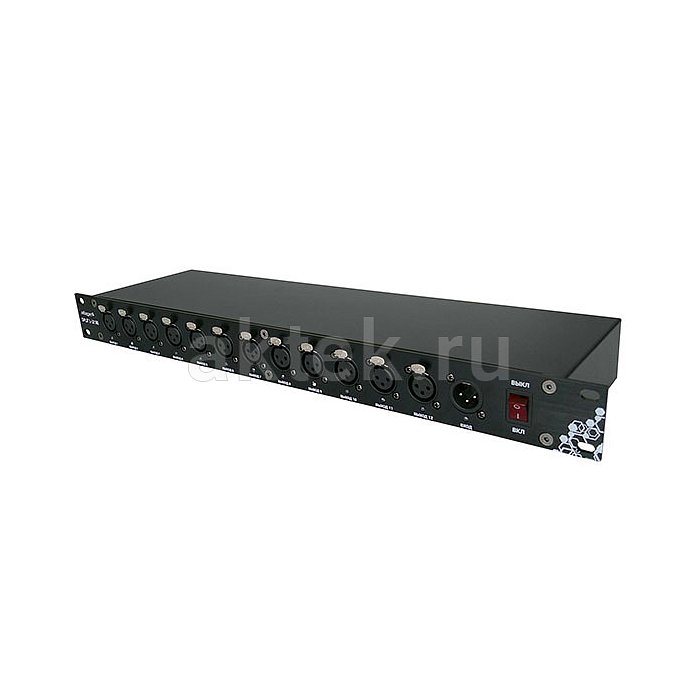

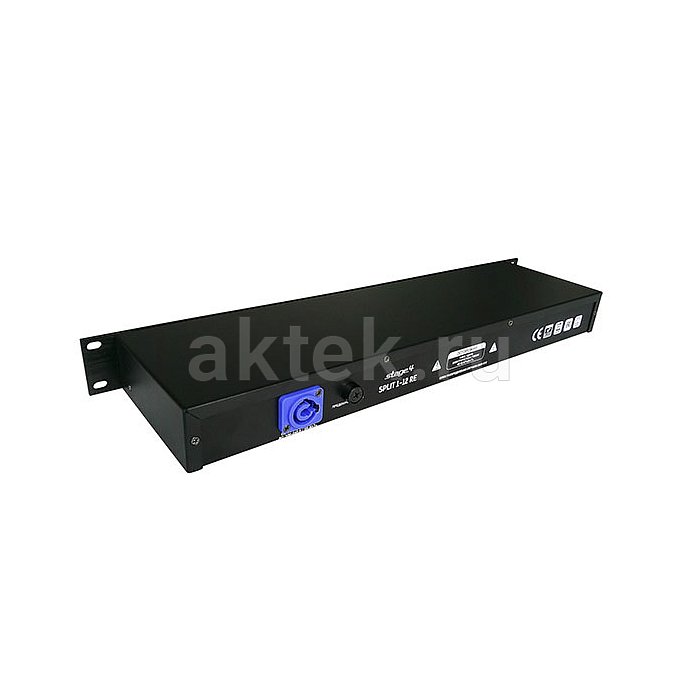

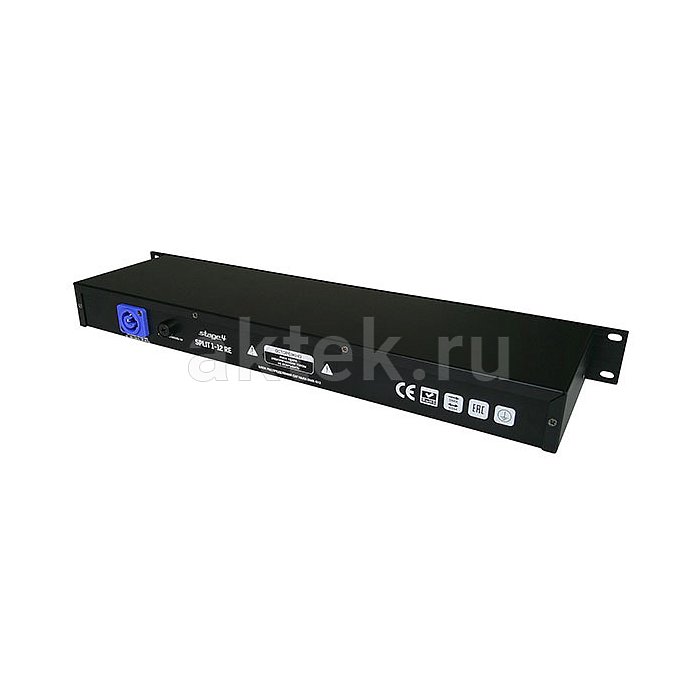

    Все DMX-разъёмы вынесены на фронтальную панель — это удобно при коммутации в закрытом рэке, когда к тыльной стороне не подобраться. Входной порт один, выходов двенадцать, проходного DMX-порта нет: устройство работает именно как разветвитель, а не транзитная точка. Питание подаётся кабелем PowerCon с тыльной стороны, диапазон 90–240 В при 50/60 Гц, максимальное потребление всего 5 Вт. Сквозного PowerCon Out нет, поэтому в цепочку рэковой техники сплиттер подключается отдельным силовым отводом. На передней панели есть кнопка включения — практично, когда нужно быстро перезапустить блок без выдёргивания разъёма.

    Каждая из двенадцати линий на выходе подключается к своей группе последовательно соединённых приборов. Общая длина кабеля от контроллера до дальнего устройства сокращается, деградация фронта сигнала минимальна, а инженер получает чистую топологию «звезда» вместо длинной последовательной гирлянды.

    Конструкция Split 1-12 RE

    Корпус металлический, чёрный, габариты 48,3×12,5×4,5 см, вес 1,65 кг — блок штатно встаёт в 19-дюймовую стойку и занимает один рэковый юнит. Охлаждение полностью пассивное, через воздушную конвекцию: вентиляторов нет, устройство бесшумное. Для рэка в аппаратной театра или контрольной ТВ-студии это важное свойство — сплиттер не добавляет фонового шума к остальной технике. Степень защиты IP20, климатическое исполнение T4, рабочий диапазон от +1 до +40 °C и влажность 35–85 % — стандартные условия для стационарного размещения в помещении. Срок службы производитель заявляет не менее пяти лет, гарантия один год. В комплекте сам сплиттер, силовой кабель и руководство на русском языке.
