Артикул: 449525
Для разветвления DMX-линии в стационарной световой инсталляции подойдёт STAGE4 Split 1-8 RE — рэковый сплиттер формата 19 дюймов высотой 1U с одним входом и восемью изолированными выходами на фронтальной панели. Поддержка DMX-512 и RDM позволяет удалённо адресовать приборы, а оптоизоляция каждого порта защищает сеть от помех. Актуален для театров, клубов, ТВ-студий и концертных площадок.
В наличии в наличии
20 145 ₽
На этот товар действует гарантия: 12 месяцев
  • 604 бонуса за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра — бесплатно

STAGE4 Split 1-8 RE рэковый DMX-сплиттер, восемь выходов, RDM

    • STAGE4 Split 1-8 RE рэковый DMX-сплиттер, восемь выходов, RDM
    • STAGE4 Split 1-8 RE рэковый DMX-сплиттер, восемь выходов, RDM 2
    • STAGE4 Split 1-8 RE рэковый DMX-сплиттер, восемь выходов, RDM 3
    • STAGE4 Split 1-8 RE рэковый DMX-сплиттер, восемь выходов, RDM 4
    • STAGE4 Split 1-8 RE рэковый DMX-сплиттер, восемь выходов, RDM 5
    • STAGE4 Split 1-8 RE рэковый DMX-сплиттер, восемь выходов, RDM 6
    • STAGE4 Split 1-8 RE рэковый DMX-сплиттер, восемь выходов, RDM 7

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    STAGE4
    Модель
    Split 1-8 RE
    Тип товара
    DMX/RDM-сплиттер
    Комплектация
    сетевой кабель и руководство
    Монтаж
    19-дюймовый рэк
    Охлаждение
    пассивное
    Потребляемая мощность
    5 Вт
    Питание
    90–240 В, 50/60 Гц
    Разъём питания
    PowerCON на задней панели
    Разъёмы DMX
    XLR 3-pin на передней панели
    Поддерживаемые протоколы
    DMX512, RDM
    Гальваническая развязка
    оптическая, на каждом выходе
    Количество DMX-каналов
    512
    Сквозной выход
    есть
    Назначение
    распределение и гальваническая развязка DMX-линий
    Высота в рэке
    1U
    Степень защиты
    IP20
    Количество входов
    1
    Количество выходов
    8
    Габариты товара
    483×125×45 мм
    Вес товара
    1,7 кг
    Монтаж в рэк
    19 дюймов
    Режимы управления
    DMX, RDM
    Вес в упаковке
    1840 г
    Габариты упаковки (Д×Ш×В)
    530×140×50 мм
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Когда на площадке появляется больше десятка приборов, единая гирлянда из последовательно соединённых устройств превращается в источник проблем: сигнал деградирует, а одна ошибка на дальнем конце линии кладёт всю ветку. Рэковый сплиттер STAGE4 Split 1-8 RE решает эту задачу для DMX-сетей театров, телестудий, концертных залов и клубов — он принимает один DMX-поток и раздаёт его по восьми изолированным линиям, каждая из которых ведёт к своей группе световых приборов.

    Распределение сигнала и топология сети

    Устройство работает с одним юниверсом DMX-512 на 512 каналов и поддерживает RDM — расширение протокола с двусторонним обменом. Через RDM можно удалённо задавать DMX-адреса приборам, менять режимы каналов и считывать статус, не поднимаясь к подвешенным головам или прожекторам на ферме. Восемь выходов расположены на фронтальной панели, что удобно при работе с рэком, где задняя сторона закрыта или труднодоступна. Дополнительный сквозной DMX-выход позволяет передать входной сигнал на следующий сплиттер без разветвления — это пригодится при построении крупной сети, где один универсум раздаётся по нескольким зонам площадки.

    Оптоизоляция каждого выхода — не маркетинговое дополнение, а рабочий инструмент надёжности. Если на одной из линий возникнет короткое замыкание, наводка или отказ прибора, остальные семь веток продолжат получать сигнал. Для длинных прогонов и открытых площадок, где кабели тянутся вдоль силовых линий, такая развязка снижает риск сбоев по всей системе.

    Подключение и разъёмы

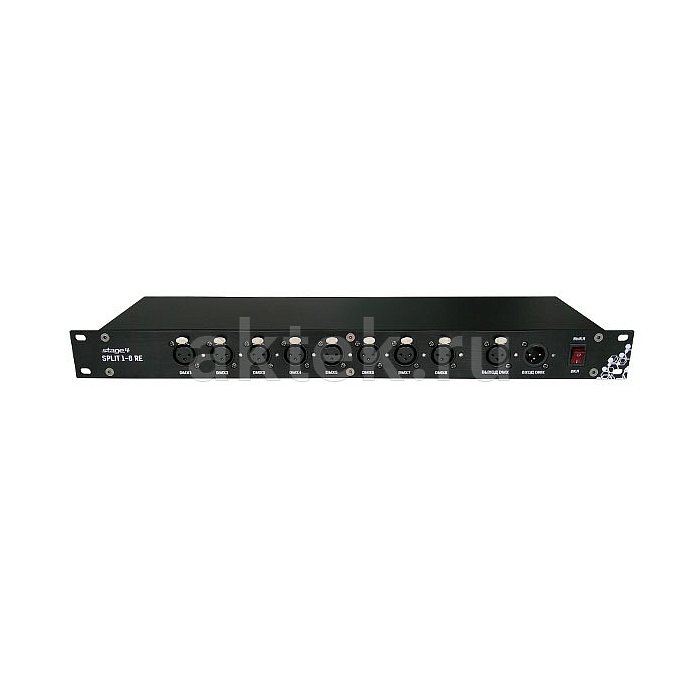

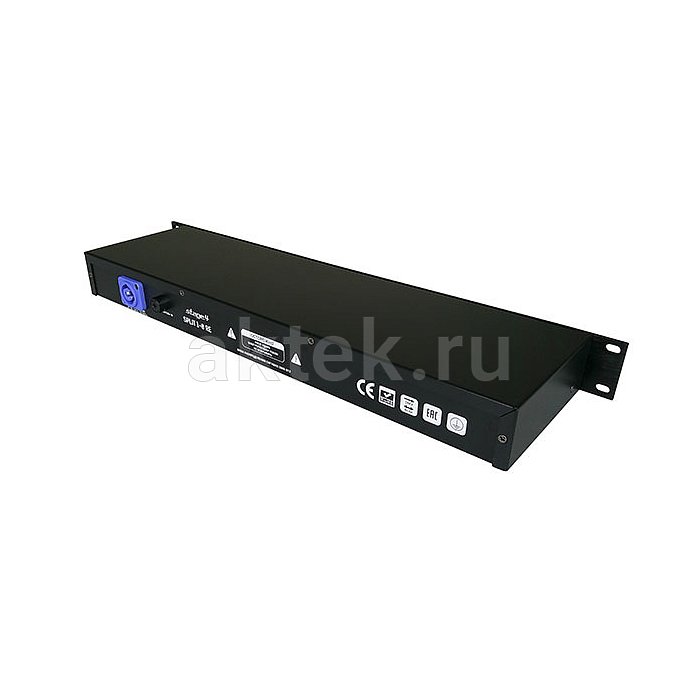

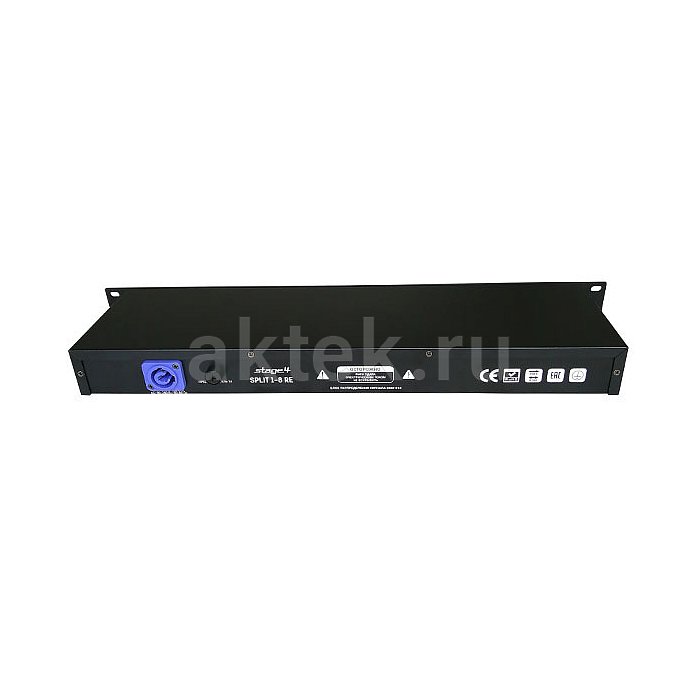

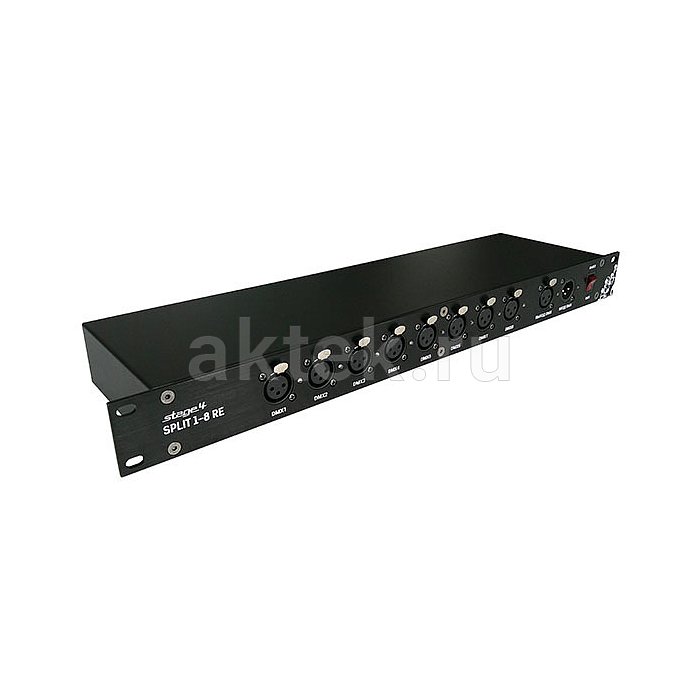

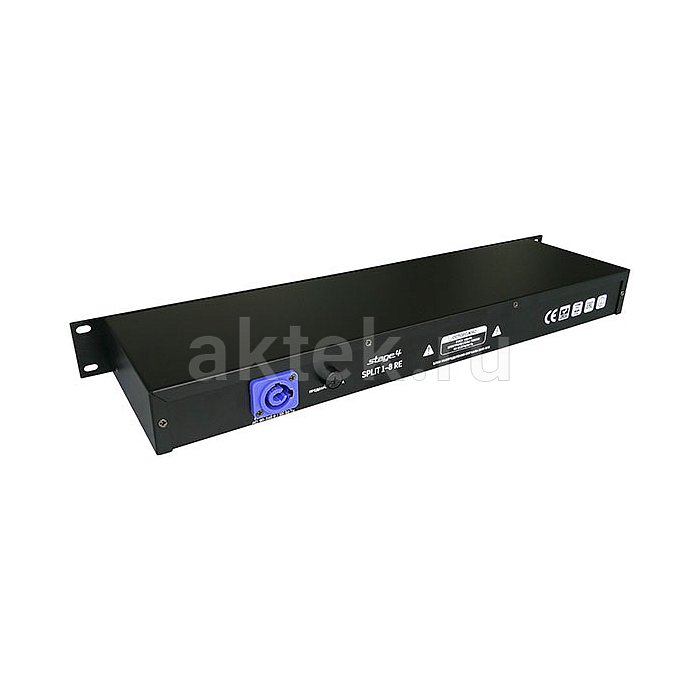

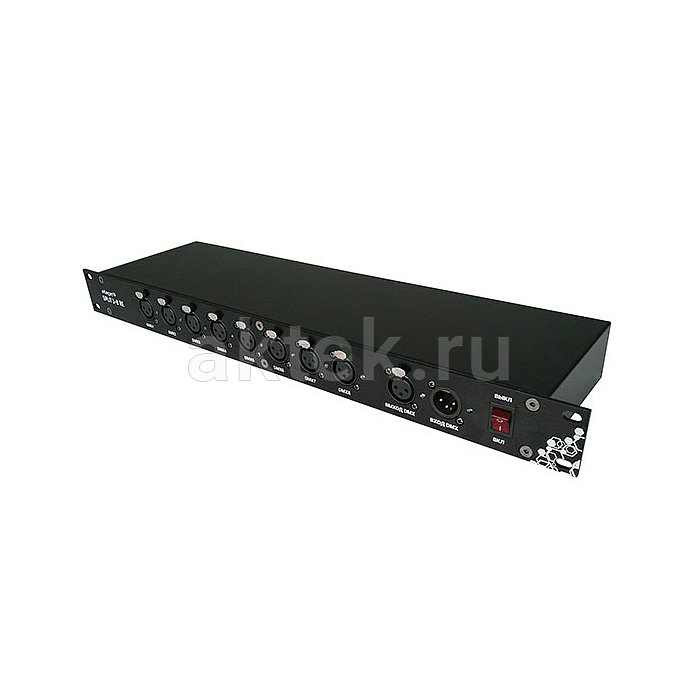

    Все DMX-порты выполнены на XLR 3-pin: один вход, один сквозной выход и восемь изолированных выходов, все на фронтальной стороне. Такое расположение упрощает коммутацию в стационарных инсталляциях и на выездах: не нужно доставать сплиттер из рэка, чтобы перекинуть линию. Питание подаётся через PowerCon на тыльной стороне, диапазон входного напряжения 90–240 В при 50/60 Гц позволяет использовать прибор в сетях разного качества. Проходного PowerCon Out нет — питание каждого сплиттера в цепочке заводится отдельно. На корпусе есть кнопка включения. Максимальное потребление составляет всего 5 Вт, поэтому нагрузка на сетевую линию минимальна даже при нескольких устройствах в одном рэке.

    Конструкция Split 1-8 RE и условия эксплуатации

    Корпус металлический, чёрный, в стандартном форм-факторе 19 дюймов при высоте 1U — устройство занимает одну позицию в рэковой стойке и оставляет пространство для консоли, преобразователей ArtNet или коммутации. Габариты 48,3×12,5×4,5 см, вес 1,7 кг. Охлаждение пассивное, за счёт воздушной конвекции: вентиляторов нет, работа полностью бесшумная — это критично для театральных аппаратных, ТВ-студий и переговорных зон, где посторонний шум недопустим. Класс защиты IP20, прибор рассчитан на сухие помещения с температурой от +1 до +40 °C и влажностью 35–85%. Срок службы не менее 5 лет, гарантия 1 год. В комплекте — сам сплиттер, кабель питания и руководство на русском языке.
