Артикул: 433832
Двухканальный разветвитель принимает одну управляющую линию и выводит её на два трёхконтактных XLR-разъёма. Каждый выход оснащён независимым трансформатором для гальванической развязки ветвей. Решение помогает направить один поток на разные стороны сцены или помещения, локализовать кабельную проблему и сохранить работоспособность второй линии.

В наличии в наличии
5 990 ₽
На этот товар действует гарантия: 12 месяцев
  • 179 бонусов за покупку
  • Платите частями до 10 месяцев
Доставкагород Москва
  • забрать из магазина завтра — бесплатно
  • курьером завтра, бесплатная доставка от 10000 ₽

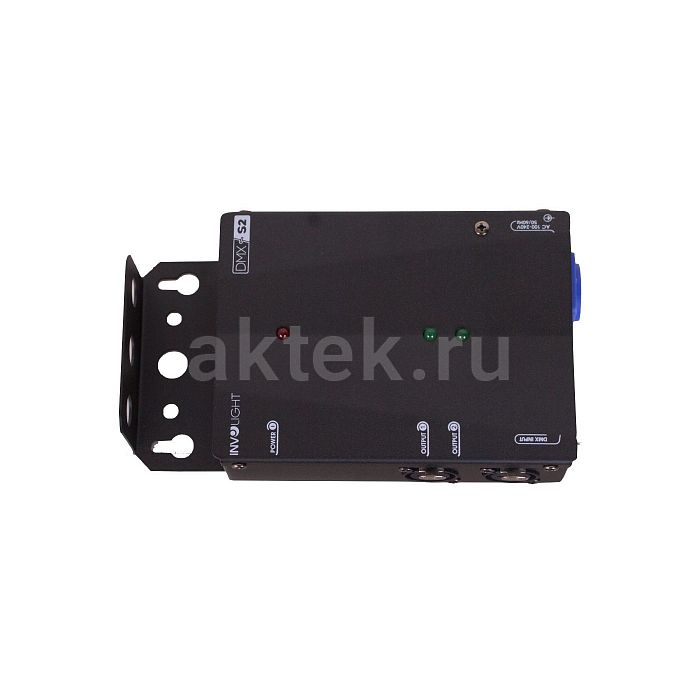

Сплиттер INVOLIGHT DMXS2

    • Сплиттер INVOLIGHT DMXS2
    • Сплиттер INVOLIGHT DMXS2 2

    Покупая у нас, вы получаете:

    Только оригинальный товар с официальной гарантией.
    Легкий возврат и обмен. Гарантия возврата товара.
    Быстрая доставка товара в надёжной упаковке.

    Технические характеристики

    Бренд
    INVOLIGHT
    Модель
    DMXS2
    Тип
    Сплиттеры для DMX
    Количество входов XLR
    1
    Количество выходов XLR
    2
    Количество каналов
    2
    Питание
    AC100-240В, 50/60Гц
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.

    Описание товара

    Сплиттер INVOLIGHT DMXS2 — двухканальный разветвитель управляющей линии с одним входом и двумя трёхконтактными XLR-выходами. Каждый выход имеет собственный трансформатор, обеспечивающий гальваническую развязку ветвей. Устройство помогает разделить одну DMX-трассу на два независимых направления и уменьшить взаимное влияние кабельных участков при сложной сценической или стационарной разводке.

    Один вход — два направления

    Сигнал от консоли поступает в блок и одновременно передаётся на две отдельные линии. Ветви можно направить, например, на разные стороны сцены или фермы, не соединяя все приборы в одну длинную последовательность. Патч DMX при этом сохраняется: разветвитель не создаёт новые каналы, а копирует поток для двух физических маршрутов.

    Трансформаторная развязка

    Независимые трансформаторы уменьшают прямую электрическую связь между выходами. Проблема или земляной потенциал одной ветви с меньшей вероятностью влияет на другую и консоль. Развязка повышает устойчивость, но не исправляет повреждённый кабель и неверную адресацию. Каждую линию всё равно проверяют отдельно подходящим тестером или рабочим прибором.

    Трёхконтактные XLR

    Вход и два выхода используют распространённый трёхконтактный формат. Для передачи выбирают кабель с волновым сопротивлением, предназначенным для DMX, а не случайный микрофонный провод на длинной трассе. Соединители фиксируют, контакты держат чистыми, кабель прокладывают вдали от силовых линий настолько, насколько позволяет площадка.

    Терминация ветвей

    Каждая из двух линий является самостоятельной цепью и должна завершаться терминатором 120 Ом на последнем приборе. Это уменьшает отражения данных на длинном кабеле. Перед мероприятием ветви запускают по очереди, проверяют дальние устройства и только затем работают одновременно. Такой порядок быстро показывает, в каком направлении находится возможная неисправность.

    Компактный блок полезен в мобильном комплекте и небольшой инсталляции, где требуется всего два независимых направления. Разъёмы подписывают по фактическому назначению, а схему сохраняют в патч-листе. При изменении площадки сначала проверяют входной поток, затем выходы по отдельности — это исключает лишнюю перекоммутацию исправной части системы.

    Разделение на две ветви также уменьшает число последовательных соединений до дальнего прибора. Это облегчает кабельную раскладку и локализует отражения сигнала. При появлении случайного мерцания одну линию временно отключают и сравнивают поведение второй, затем проверяют терминатор и самый дальний участок подозрительного направления.
