ИМЛАЙТ T40/31-36 стыковочный узел трёх ферм под 90°

Описание товара

Три фермы под прямым углом в одной точке — задача, которую решает стыковочный узел ИМЛАЙТ T40/31-36. Это соединительный элемент для треугольных ферм серии T40/31, рассчитанный на сборку конструкций, где секции сходятся под 90 градусов сразу в трёх направлениях. Основные размеры труб — d40х2 и d16х2 мм, крепёжный размер 142 мм, резьба М10. Вес узла — 3,7 кг, что позволяет держать общую массу собранного портала под контролем.

Конструкция и материалы

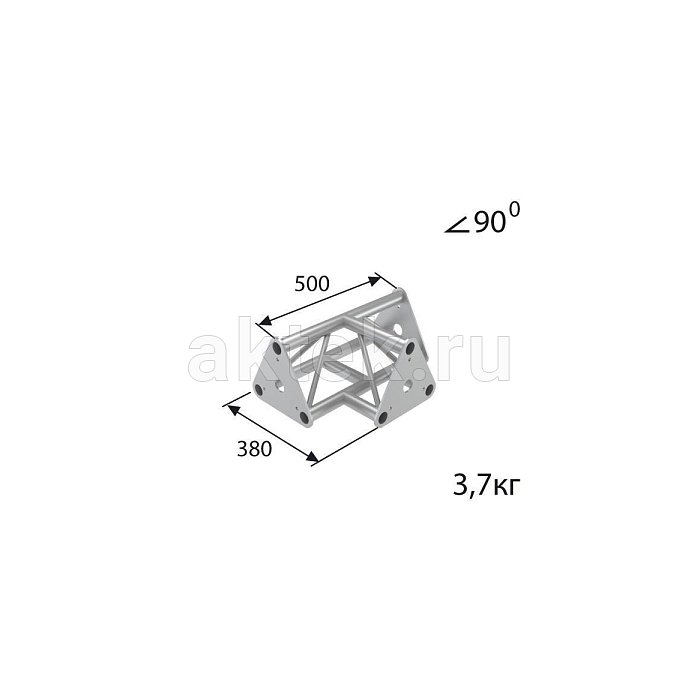

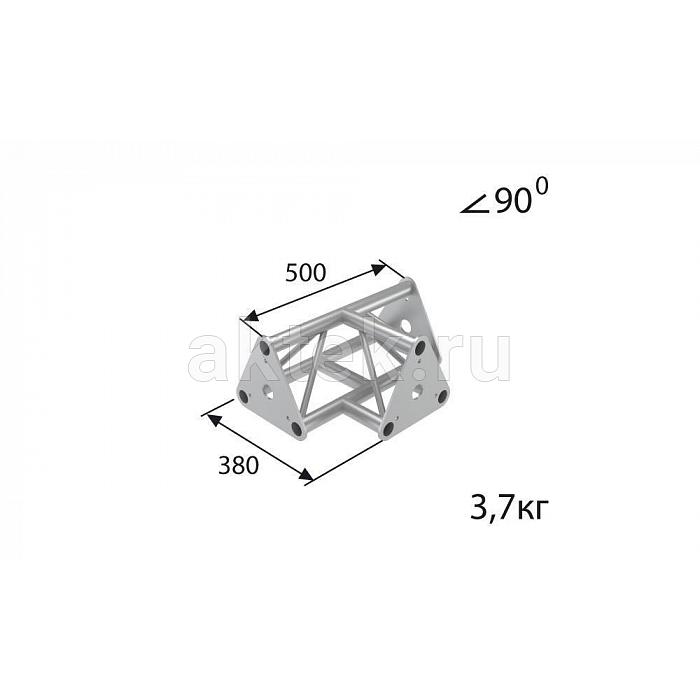

Стыковочный узел выполнен под треугольное сечение ферм серии T40/31. Основные несущие трубы имеют диаметр 40 мм при толщине стенки 2 мм, распорные элементы — 16 мм с той же стенкой 2 мм. Такая геометрия даёт узлу жёсткость на скручивание и стабильную геометрию углов: три фермы, сходящиеся под прямым углом, удерживаются в заданной плоскости без люфта. Размер модуля составляет 500 на 380 мм, фланец — 233 на 260 мм при толщине 6 мм. Толстый фланец распределяет нагрузку по всей площади стыка и не даёт металлу деформироваться в точках крепления.

Сборка и совместимость модели T40/31-36

Узел T40/31-36 стыкуется исключительно с фермами серии T40/31 — это ключевое условие корректной сборки, поскольку геометрия фланца и посадочные размеры труб рассчитаны именно под этот типоразмер. Соединение выполняется болтами М10 через крепёжные отверстия диаметром 11 мм; крепёжный размер 142 мм задаёт точное совмещение фланцев. Для монтажника это означает предсказуемую сборку: фермы прикладываются к плоскостям узла, отверстия совпадают, болты затягиваются — угол в 90 градусов задан конструкцией, а не выставляется вручную. Такой подход экономит время на площадке и снижает риск ошибки при возведении объёмных конструкций из нескольких пролётов. Перед монтажом стоит убедиться, что весь комплект крепежа под рукой и что стыкуемые секции относятся к той же серии.

Где применяется

Стыковочный узел под три фермы и прямой угол нужен там, где конструкция уходит в объём, а не остаётся плоским пролётом. Это сценические порталы с боковыми выносами, замкнутые рамы над сценой, угловые сопряжения световых ферм, где линия труб должна изменить направление и одновременно продолжиться вверх или в сторону. На выставочных стендах такой узел собирает пространственные каркасы: арки, порталы входной группы, объёмные конструкции для навески баннеров и подсветки. В торговом оборудовании и оформлении витрин элемент помогает строить каркасные композиции с прямыми углами. В студийных и репетиционных подвесах узел формирует надёжные угловые соединения для световых приборов и декораций.

Кому подойдёт

Эта модель ориентирована на тех, кто уже работает с фермами серии T40/31 и строит из них не линейные, а пространственные конструкции — с ответвлениями сразу в трёх плоскостях. Если задача сводится к простому прямому пролёту без углов, такой узел избыточен. А вот для порталов, замкнутых рам и сложной геометрии он становится тем элементом, который задаёт всей сборке точную форму и жёсткость. Указанные габариты, вес и крепёжные размеры позволяют заранее рассчитать компоновку и подобрать сопрягаемые секции той же серии.
