Ферма треугольная INVOLIGHT ITX29-C15
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- INVOLIGHT
- Модель
- ITX29-C15
- Тип
- угловой модуль
- Совместимость
- треугольные фермы
- Угол
- 90
- Длина, м
- 0.5
Описание товара

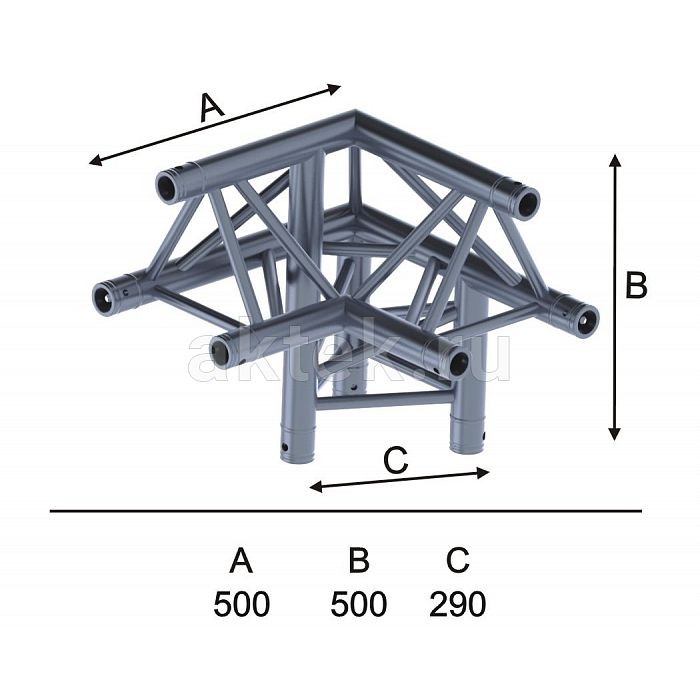

Ферма треугольная INVOLIGHT ITX29-C15 — угловой алюминиевый узел для соединения трёх треугольных секций под 90°. Профиль 290 × 500 мм формирует готовую трёхстороннюю геометрию и позволяет создать разветвление сценического или выставочного каркаса без изготовления нестандартного сварного перехода.Три направления под прямым углом
Узел сводит три ветви в одной координате и задаёт между ними 90°. Он подходит углу рамы с дополнительным продолжением, пространственному порталу или развязке световых линий. Перед монтажом оси отмечают на полу и проверяют ориентацию самого элемента. Ошибка в центре увеличивается по мере наращивания секций, поэтому геометрию подтверждают до установки длинных пролётов.
Треугольные секции и профиль
Размер 290 × 500 мм соответствует назначению стыковочного элемента. Три примыкающие части подводят на одинаковой высоте, поддерживая их до завершения фиксации. Соединители готовят заранее для каждого направления. Если один торец не входит свободно, проверяют разметку и положение остальных ветвей; силовое стягивание способно скрыть перекос и создать напряжение в собранном каркасе.
Порядок оснащения
Сначала полностью собирают и проверяют несущую геометрию, затем размещают световые приборы, декорации и кабели. Крепёж не устанавливают на соединительных зонах и сварных участках. Каждый подвес получает страховку. Кабельные пучки фиксируют отдельно, сохраняя доступ к центральному узлу для контрольного обхода. Никакая коммутация не должна удерживать секцию или ограничивать работу штатного соединителя.
Расчёт трёхсторонней точки
В центральном узле сходятся усилия всех ветвей, поэтому допустимую компоновку определяет инженерный расчёт. Учитываются пролёты, опоры, масса секций, оборудование и условия площадки. Монтажники не разворачивают деталь произвольно и не добавляют нагрузку после приёмки. Подъём выполняют синхронно, прекращая операцию при перекосе, а зону под незавершённой конструкцией держат свободной.
После мероприятия три ветви разгружают и разделяют в порядке, сохраняющем поддержку центра. Узел осматривают со всех сторон, очищают торцы и защищают выступающие направления при перевозке. Чёткая маркировка отличает его от плоских элементов и помогает сразу уложить в правильной ориентации на следующей площадке, не тратя время на пробную стыковку. Три торца защищают раздельными прокладками от взаимных ударов во время перевозки.
