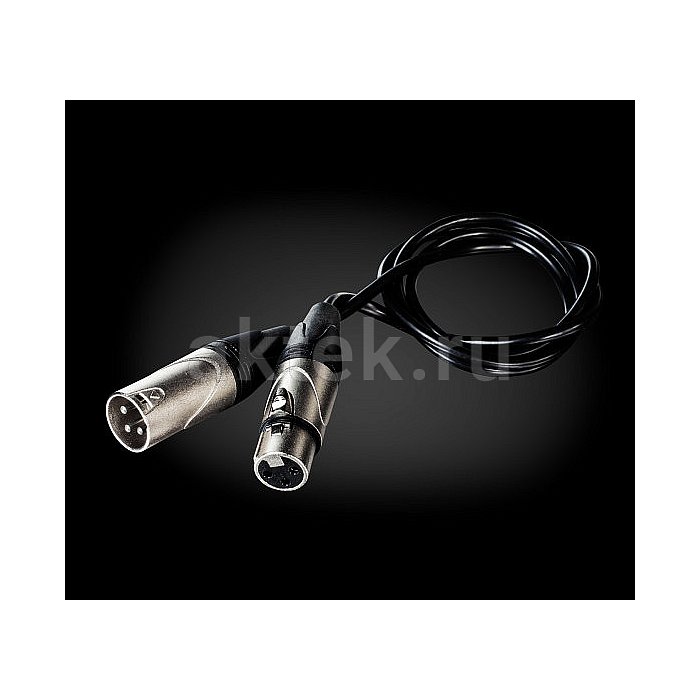

Соединительный кабель DMX 3 м
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
Описание товара
Соединительный кабель DMX — управляющая линия стандарта DMX512 для последовательного соединения стационарных криопушек. Она передаёт команды от одного устройства к следующему в общей цепочке, помогая включить несколько CO₂-эффектов в согласованную программу без отдельного управляющего маршрута к каждой точке.Последовательная топология
Первый участок приходит к ближайшей пушке, следующий продолжает цепь к дальней. Такое соединение соответствует назначению кабеля и упрощает разводку между стационарными точками. Порядок оборудования отражают в схеме, чтобы адрес и физическое положение не путались. Случайные ответвления или объединение нескольких выходов в одну линию не используют.
Отдельно от питания
DMX передаёт управляющие данные и не заменяет сетевое соединение или магистраль CO₂. Три типа линий прокладывают раздельно и маркируют по назначению. Это облегчает поиск неисправности: при наличии питания, но отсутствии команды проверяют управляющую цепь, а при нормальном отклике и отсутствии выброса переходят к другим частям системы.
Монтаж на площадке
Кабель укладывают без резких перегибов и натяжения у разъёмов, защищая его от проходов и движущихся элементов. Каждый штекер вставляют полностью до включения программы. После сборки оператор вызывает короткую тестовую команду для каждой пушки и убеждается, что соседние устройства получают только назначенное управление.
Поиск разрыва цепи
Если дальние точки перестали реагировать, проверку начинают с последнего работающего устройства и следующего участка. Кабель временно заменяют заведомо исправным, не меняя одновременно адреса и другие параметры. Такой порядок помогает отделить повреждение линии от настройки прибора. После события провод сворачивают свободными витками и осматривают перед хранением. В многоточечной установке полезно разделить физическую цепочку и логику управления. Кабель идёт от пульта к первой точке и дальше между приборами, а адреса определяют, какая пушка ответит на команду. На плане маркируют начало, конец и каждый промежуточный участок. Если команда не доходит дальше одного корпуса, монтажник сразу знает, какой отрезок исключить или заменить для пробы. Адреса приборов записывают рядом с порядком физического соединения, тогда при проверке оператор сразу видит, какой узел должен ответить на команду.
