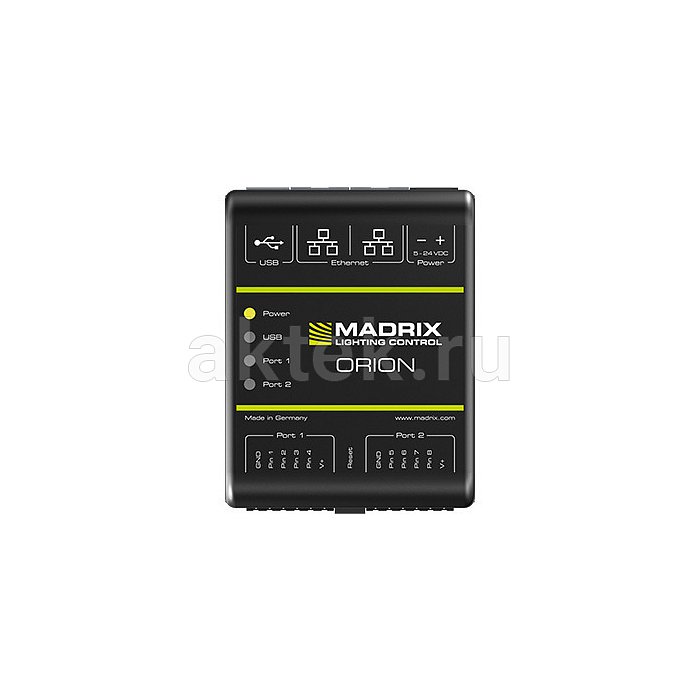

MADRIX ORION контроллер аналоговых сенсоров, восемь входов, Art-Net
Покупая у нас, вы получаете:
Только оригинальный товар с официальной гарантией.
Легкий возврат и обмен. Гарантия возврата товара.
Быстрая доставка товара в надёжной упаковке.
Технические характеристики
- Бренд
- MADRIX
- Модель
- ORION
- Тип товара
- сетевой интерфейс аналоговых датчиков
- Комплектация
- USB-кабель, клеммы, настенные кронштейны
- Рабочая температура
- −10…+70 °C
- Потребляемая мощность
- менее 1,5 Вт
- Монтаж
- DIN-рейка 35 мм или стена
- Настройка
- встроенный веб-интерфейс
- Питание
- 5–24 В DC или USB
- Сенсорные клеммы
- 2× съёмные 6-контактные
- USB-интерфейс
- USB 2.0
- Ethernet-порты
- 2× RJ45 10/100 Мбит/с, Auto MDI-X
- Режимы входов
- аналоговый, цифровой, импульсный
- Диапазон входного сигнала
- 0–12 В
- Количество входов
- 8
- Назначение
- передача и преобразование управляющих протоколов
- Степень защиты
- IP20
- Разъёмы и интерфейсы
- RJ-45, USB, Ethernet
- Интерфейсы управления
- Ethernet
- Габариты товара
- 90×70×46 мм
- Вес товара
- 105 г
- Поддерживаемые протоколы
- Art-Net I–IV, sACN ANSI E1.31
- Вес в упаковке
- 200 г
- Габариты упаковки (Д×Ш×В)
- 120×100×70 мм
Описание товара
Интерактивные инсталляции, где свет реагирует на движение зрителя, температуру помещения или положение потенциометра на пульте оператора, требуют аппаратного моста между физическим датчиком и световой сетью. Эту задачу берёт на себя MADRIX ORION — компактный преобразователь аналоговых сигналов в Art-Net и sACN для программной экосистемы MADRIX 5. Устройство встаёт на стандартную DIN-рейку в щите вместе с автоматами и блоками питания, что удобно для стационарных архитектурных объектов, музеев и шоурумов.Назначение и результат применения

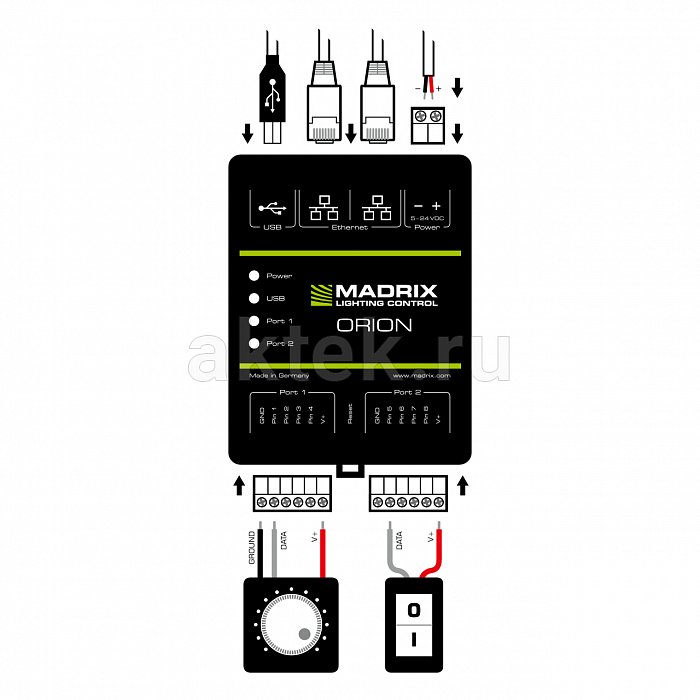

ORION считывает восемь независимых аналоговых входов в диапазоне 0–12 В и передаёт их значения в световую сеть в виде 8-битных или 16-битных DMX-каналов. К входам подключаются датчики освещённости, температуры, PIR-сенсоры движения, потенциометры, кнопки и триггеры — всё, что выдаёт напряжение или замыкает контакт. Каждый вход настраивается индивидуально: как аналоговый сигнал, цифровой вход, счётчик импульсов или другая функция. Результат — интерактивная сцена, где положение человека в зале, уровень внешнего освещения или поворот ручки на панели напрямую влияют на цвет и яркость светодиодной инсталляции. Для монтажников архитектурного света это способ собрать реактивные проекты без промежуточных микроконтроллеров и самописного кода.
Управление и подключение

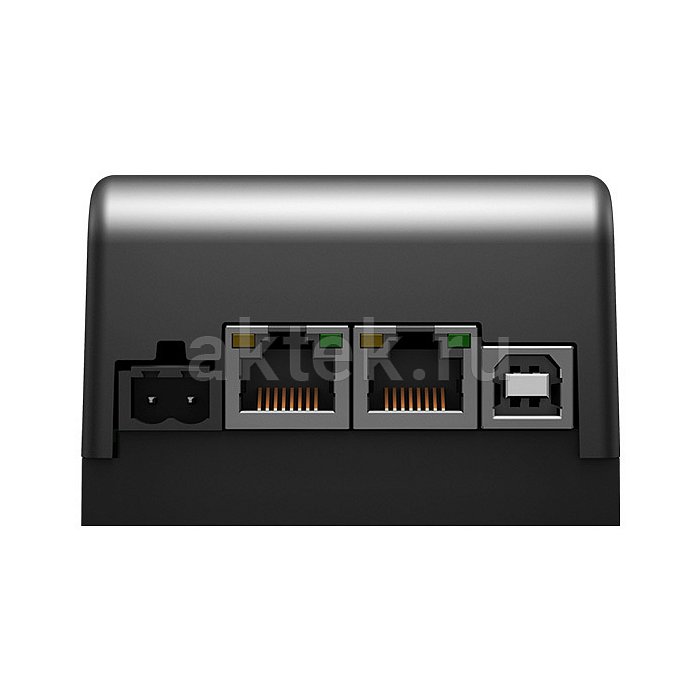

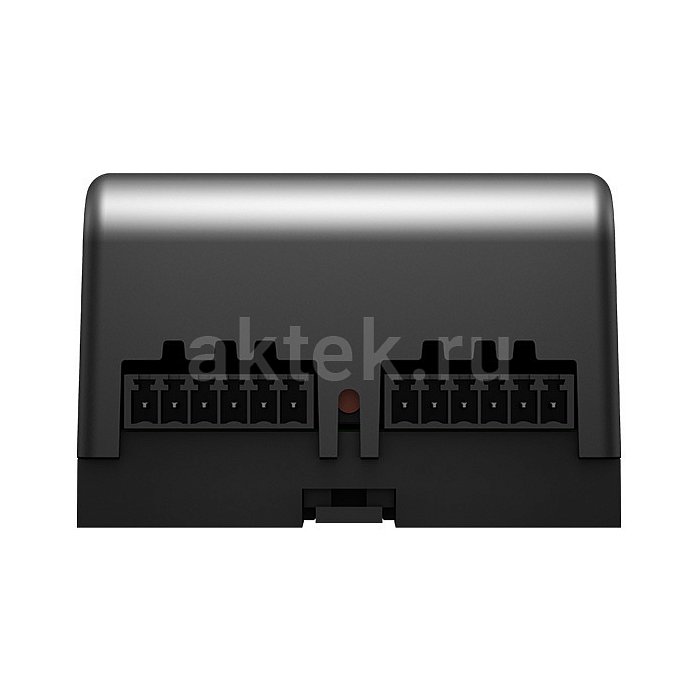

Выход организован по трём каналам: Art-Net (версии I, II, 3, 4), потоковый ACN по стандарту sACN / ANSI E1.31, а также прямое подключение к MADRIX 5 через USB 2.0. Два порта Ethernet RJ45 с автоматическим MDI-X и скоростью 10/100 Мбит/с (совместимость с гигабитом) позволяют объединять устройства в последовательную цепь — кабель приходит от коммутатора в один порт и уходит из второго к следующему ORION, что упрощает разводку в щите. Встроенный коммутатор с таблицей на 1024 MAC-адреса корректно работает с крупными сетями. Восемь входов разведены на два шестиконтактных разъёма со сменными винтовыми клеммами (по 4 сигнальных контакта плюс GND и V+ на каждом). Питание постоянным током 5–24 В подаётся через отдельный двухконтактный винтовой разъём, либо приходит по USB, либо по одному из Ethernet-портов при использовании соответствующей схемы. Конфигурация ведётся через встроенную веб-страницу — доступ по IP-адресу с любого компьютера в той же сети, без установки отдельного ПО.
Конструкция ORION и эксплуатация

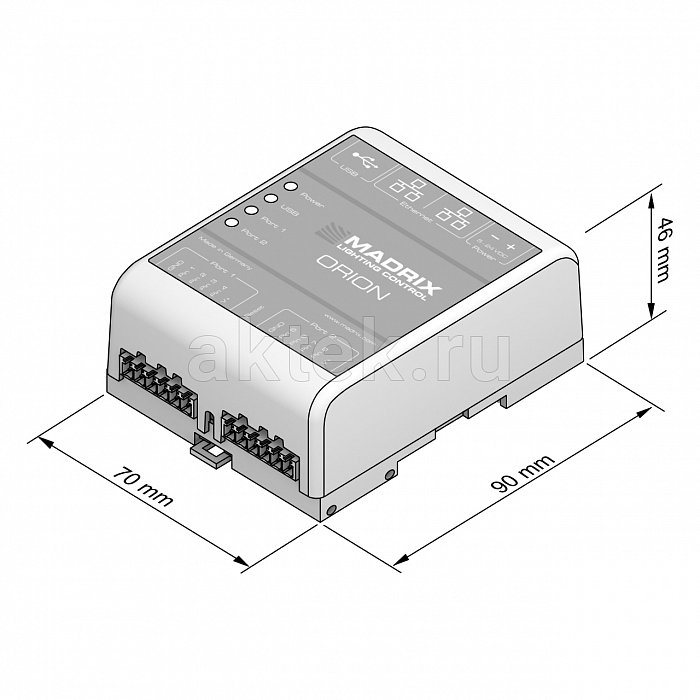

Корпус выполнен из непроводящего пластика с классом воспламеняемости V-0 по методу UL94 — подходит для установки в электрощит рядом с силовым оборудованием. Стандартная посадка на 35-мм DIN-рейку делает монтаж вопросом одного щелчка; в комплекте идут два кронштейна для настенного крепления как альтернатива. Габариты 90×70×46 мм и вес 105 г (120 г с клеммами и креплениями) позволяют разместить несколько устройств в компактном шкафу. Пять индикаторов состояния плюс четыре сетевых показывают режим работы; при необходимости их можно отключить, чтобы не мешали в тёмном зале. Потребление менее 1,5 Вт, диапазон рабочих температур от -10 до +70 °C, степень защиты IP20. Прошивка обновляется, устройство сертифицировано по CE, EAC, FCC и RoHS. Комплект включает USB-кабель, набор винтовых клемм и настенные кронштейны.
