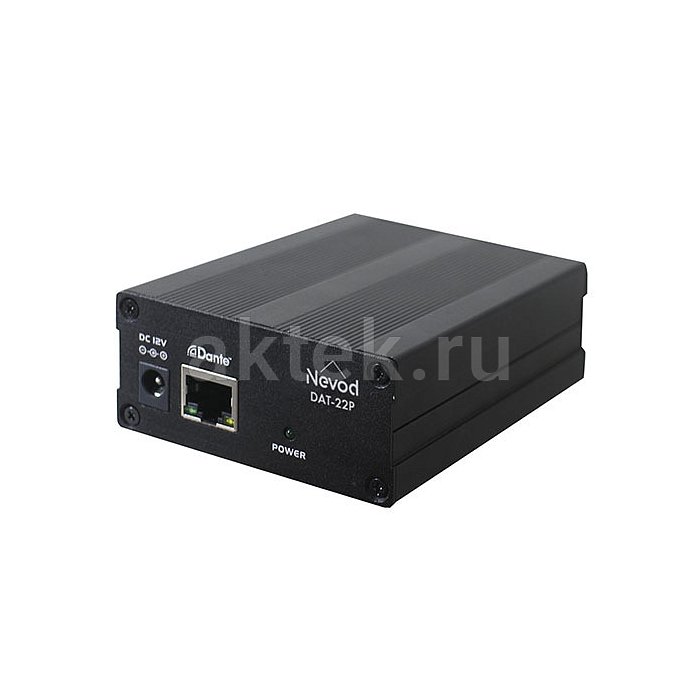

NEVOD DAT-22P сетевой аудиоконвертер Dante/AES67, 2 входа, 2 выхода
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- NEVOD
- Модель
- DAT-22P
- Тип товара
- сетевой аудиоконвертер
- Тип аудиолиний
- балансные
- Стандарт PoE
- IEEE 802.3af
- Поддерживаемые частоты дискретизации
- 44,1 / 48 / 96 кГц
- Коэффициент гармонических искажений
- 0,007% при 1 кГц
- Конфигурация каналов
- 2 входа / 2 выхода
- Задержка
- не более 1 мс
- Альтернативное питание
- DC 12 В
- PoE-сплиттер
- в комплекте
- Назначение
- ввод, вывод и преобразование аудиосигнала
- Частота дискретизации
- 96 кГц
- Разрядность
- 24 бит
- Сетевой аудиопротокол
- Dante / AES67
- Питание по сети
- PoE
- Количество входов
- 2
- Количество выходов
- 2
- Разъёмы и интерфейсы
- Phoenix, RJ-45, Ethernet
- Интерфейсы управления
- Ethernet
- Габариты товара
- 123×75×35 мм
- Поддерживаемые протоколы
- Dante, PoE
- Вес в упаковке
- 4500 г
- Габариты упаковки (Д×Ш×В)
- 140×90×40 мм
Инструкция
Описание товара
Задача связать локальную аналоговую точку с сетью Dante решается компактным двусторонним конвертером Nevod DAT-22P. Устройство берёт два балансных линейных входа и упаковывает их в цифровой поток Dante, одновременно принимая обратно два канала из сети и выводя их на балансные аналоговые выходы. Формат востребован в инсталляциях, где аналоговый источник или усилитель нужно интегрировать в общую сетевую инфраструктуру передачи звука по стандартному Ethernet-кабелю без прокладки отдельных мультикоров.Схема и конструкция Nevod DAT-22P

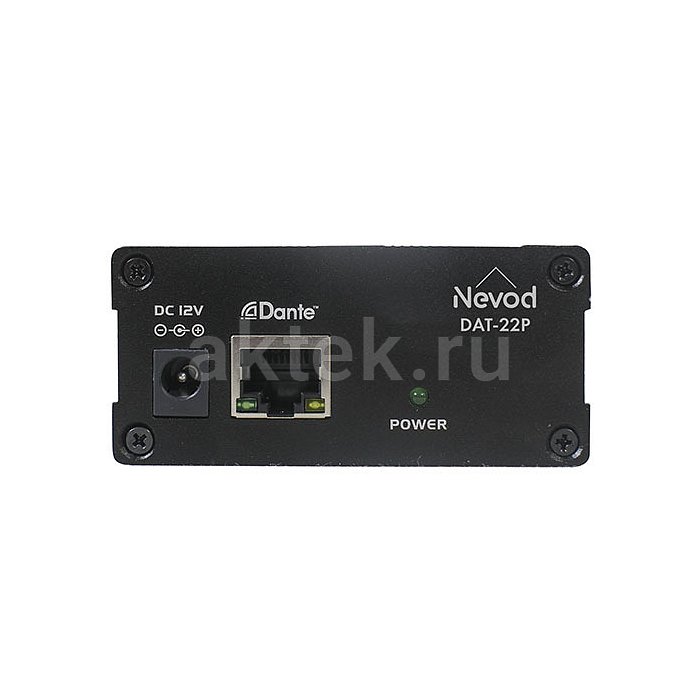

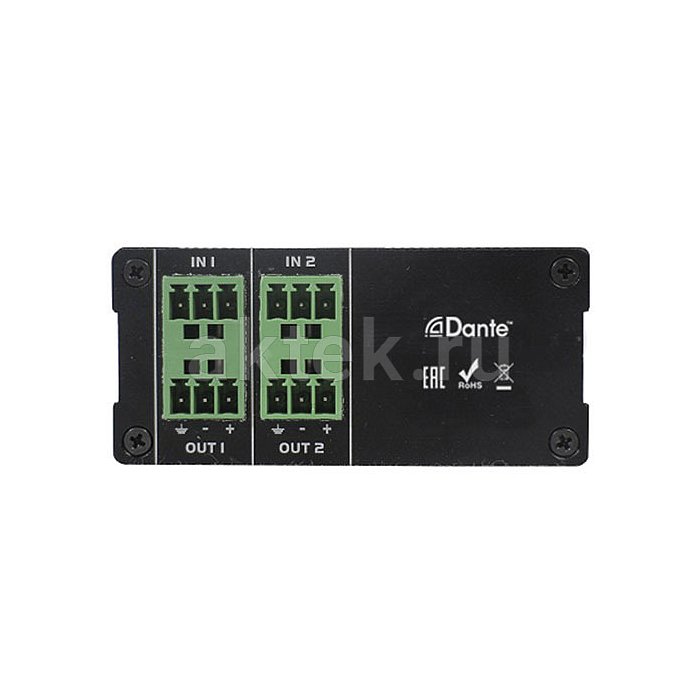

Внутри — двунаправленный аналого-цифровой и цифро-аналоговый тракт с частотами дискретизации 44,1, 48 и 96 кГц при разрядности 24 бит. Заявленные нелинейные искажения 0,007% на 1 кГц при уровне +4 дБу и полоса 20–20 000 Гц соответствуют требованиям к линейному инсталляционному оборудованию. Балансные входы и выходы выполнены на разъёмах Phoenix — это удобно для стационарного монтажа, где кабели заводятся под винт, а не через разъёмные коннекторы. Сетевой интерфейс — один порт RJ-45, через который идут одновременно два входных и два выходных канала Dante. Поддержка стандарта AES67 расширяет совместимость с оборудованием других производителей сетевого звука. Задержка не превышает 1 мс, что позволяет включать конвертер в тракты живого озвучивания без слышимых временных смещений. Питание организовано по PoE 802.3af либо от внешнего источника 12 В, в комплекте идёт PoE-сплиттер для сценариев с обычным коммутатором без питания по линии.
Применение
Конвертер работает в инсталляциях трансляции и оповещения, конференц-системах, студиях звукозаписи с распределённой топологией, а также в театральных и концертных комплексах, где сигналы от аналоговых источников — микрофонных предусилителей, плееров, микшеров без сетевого выхода — нужно ввести в общую шину Dante. В обратную сторону DAT-22P выдаёт пару аналоговых каналов на усилитель мощности, активные мониторы или процессор без сетевого входа. Место в сигнальной цепи — на границе аналогового и сетевого сегментов: рядом с источником для оцифровки либо рядом с исполнительным устройством для декодирования. Поддержка AES67 позволяет встраивать устройство в системы, где основная сеть построена не на чистом Dante, а на совместимом стандарте.
Серия и исполнение

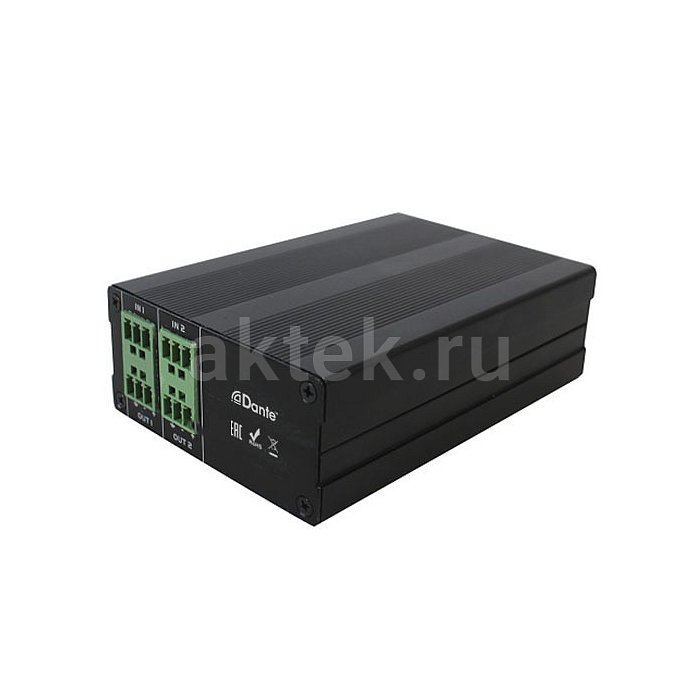

DAT-22P — компактный модуль формата 123×75×35 мм, рассчитанный на настенный или закладной монтаж рядом с обслуживаемым оборудованием, а не на рэковую установку. Такое исполнение экономит место в стойке и позволяет разместить конвертер прямо у аналогового прибора, минимизируя длину аналоговых линий. Индекс 22 в названии отражает конфигурацию: два аналоговых входа и два аналоговых выхода, симметричная схема ввода-вывода. Литера P указывает на поддержку PoE-питания, что упрощает разводку — один Ethernet-кабель несёт и звук, и напряжение.
