NEVOD DSN-1000 конференц-система, XLR, Jack 6,3 мм, RCA, RJ-45
Покупая у нас, вы получаете:
Технические характеристики
- Бренд
- NEVOD
- Модель
- DSN-1000
- Тип товара
- конференц-система
- Назначение
- конференц-связь
- Серия
- Nevod DSN
- Частотный диапазон
- 80 Гц – 15000 Гц
- Импеданс
- 600 Ом
- Высота в рэке
- 1U
- Запись
- есть
- Разъёмы и интерфейсы
- XLR, Jack 6,3 мм, RCA, RJ-45
- Вес в упаковке
- 525 г
- Габариты упаковки (Д×Ш×В)
- 225×123×83 мм
Инструкция
Описание товара

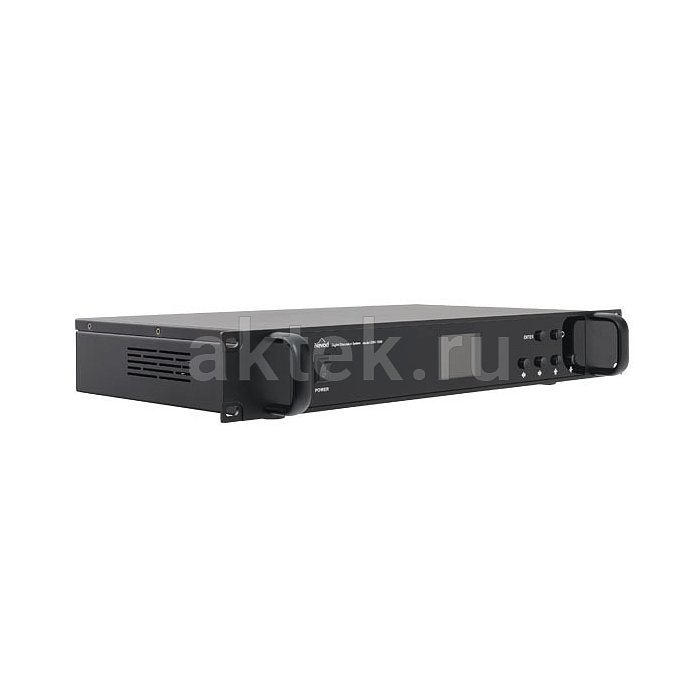

Для конференц-зала, переговорной комнаты или учебной аудитории, где нужно организовать выступления нескольких участников с раздельными микрофонами, подойдёт центральный блок Nevod DSN-1000. Это управляющее устройство дискуссионной системы: к нему подключаются микрофонные пульты делегатов и председателя, а на выходе формируется единый сигнал для звукоусиления и записи. Конструкция в стоечном форм-факторе с цветным TFT-дисплеем на передней панели рассчитана на стационарную установку и постоянную работу в составе комплекса конференц-оборудования.Конструкция и характеристики Nevod DSN-1000

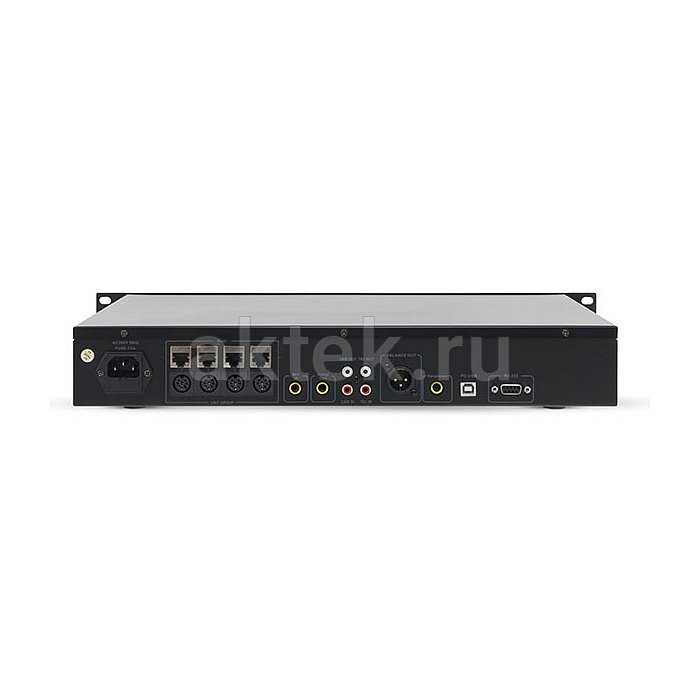

На задней панели блока размещены четыре разъёма Din 8-pin и четыре RJ45 для подключения микрофонных пультов — это позволяет собирать дискуссионную линию с нужным количеством делегатов. Дополнительно предусмотрены микрофонный вход Jack 6,3 мм, линейный вход RCA и телефонный вход RCA для подключения источников из смежных систем. Выходная секция включает несимметричный Jack 6,3 мм, симметричный XLR, линейный и телефонный RCA — набор покрывает подключение к микшеру, активной акустике, системе записи и телефонной линии одновременно. Симметричный выход XLR с сопротивлением 600 Ом рассчитан на длинные кабельные трассы без наводок, что важно для больших залов. Частотный диапазон 80–15 000 Гц ориентирован на разборчивую передачу речи, а отношение сигнал/шум выше 65 дБ и искажения менее 0,5 % удерживают качество звука в рамках, приемлемых для протокольной записи заседаний.
Применение
Основной сценарий — заседания, круглые столы, совещания и учебные семинары, где выступают несколько человек по очереди и требуется управление очерёдностью включения микрофонов. К четырём портам Din и четырём RJ45 подключаются пульты председателя и делегатов серии Nevod DSN. Симметричный XLR-выход заводится на вход микшерного пульта или процессора конференц-звука, несимметричный Jack — на портативную систему записи или ноутбук через простое подключение. Телефонные входы и выходы RCA позволяют интегрировать блок с системой селекторной связи или конференц-связи по телефонной линии — удобно, когда часть участников подключается удалённо. Микрофонный вход Jack 6,3 мм принимает отдельный микрофон ведущего или ручной радиомикрофон для вопросов из зала. Питание от сети 100–220 В переменного тока делает блок совместимым с большинством стационарных инсталляций.
Серия и исполнение

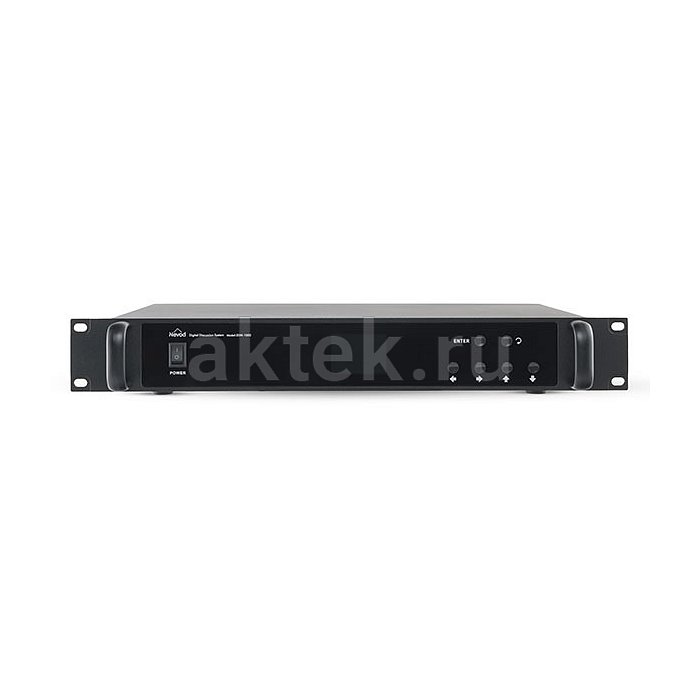

DSN-1000 — центральный блок в дискуссионной линейке Nevod DSN, к которому подбираются микрофонные консоли делегатов и председателя того же семейства. Модель поставляется в рэковом корпусе высотой 1U и монтируется в стандартную 19-дюймовую стойку вместе с остальным оборудованием конференц-системы. Цветной TFT-дисплей на передней панели отображает состояние подключённых пультов и режимы работы — это упрощает настройку перед мероприятием и оперативный контроль во время заседания. По сравнению с более простыми аналоговыми решениями блок сочетает в одном корпусе управление микрофонными пультами, коммутацию внешних источников и вывод на разные типы приёмных устройств.
